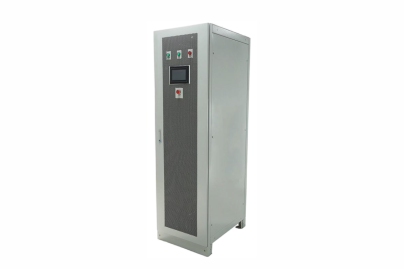

HPCS-75040-200K 200KW并離網儲能PCS變流器

聯系電話「同微信」： 180-1875-2807

HPCS-75040-200K并離網儲能PCS變流器，用V2G高頻隔離模塊構建而成，根據需求靈活配置成不同功率等級與不同電池電壓,配合STS，可實現并離網無縫切換，確保負載不掉電。

200KW并離網型模塊化儲能變流器

型號：HPCS-75040-200K 并離網儲能PCS變流器

產品介紹

HPCS-75040-200K并離網儲能PCS變流器，用V2G高頻隔離模塊構建而成，根據需求靈活配置成不同功率等級與不同電池電壓，配合STS，可實現并離網無縫切換，確保負載不掉電。

核心功能與優勢

模塊化架構

采用V2G高頻隔離模塊搭建，支持功率與電池電壓靈活配置，適配多樣化儲能場景。

并離網無縫切換

配合STS靜態切換開關，實現并網與離網模式無間斷切換，負載不掉電、不停機。

高頻電氣隔離

全隔離拓撲設計，提升系統安全性，降低電池與電網側干擾，延長設備壽命。

寬電壓適配

支持多規格電池電壓接入，可靈活匹配不同儲能電池系統，兼容性強。

產品規格參數

高頻隔離儲能PCS（充電部分）
交流側參數	額定電網電壓：400Vac（380/400/415Vac可設）
	電網電壓范圍：304Vac ~ 485Vac
	電網電壓頻率：50/60±10%(50Hz/60Hz兩種模式自適應)
	電壓制式：三相四線（3W+PE）
	輸入電流：≤380A
	功率因素：≥0.99，滿載
	電流諧波：<3%，滿載
電池側參數	輸出電壓：200~750VDC,額定500VDC
	輸出額定電流：400A
	額定功率：200kw
	功率降額：200~500VDC,恒流40A；500~750VDC,恒功率
	充電效率：95%max (使用SiC器件) ,94% (使用Si器件)
	溫流精度：±0.5%
	穩壓精度：±1%

高頻隔離儲能PCS（放電部分）
電池側參數	電池電壓范圍：200~750VDC
電池側參數	放電電流：40A Max
交流側參數	V2G（并網放電）
	電網電壓范圍：304Vac ~ 485Vac
	電網電壓頻率：50/60±10%(50Hz/60Hz兩種模式自適應)
	輸出功率：200KW
	功率降額：電網電壓304Vac~323Vac線性降額
	效率：95%Max (使用SiC器件) ,94% (使用Si器件)
	V2L（離網放電）
	交流離網電壓：380Vac/400Vac/415Vac
	輸出電壓穩壓精度：±1%
	交流離網頻率：50/60Hz
	離網輸出電壓THDu：≤2%（線性負載）

其他性能
保護功能	過壓保護：具備
	過流保護：具備
	短路保護：具備
	過溫保護：具備
其他參數	工作溫度：-30 ~ 65℃，55℃以上輸出功率降額
	儲存溫度：-40 ~ 75℃
	尺寸（寬深高）：6008002000mm
	重量：350kgs
	防護等級：IP20（整機）
	冷卻方式：智能調速，強制風冷
	認證標準（性能/安規/環境/EMC）：GB/T34120-2017電化學儲能系統儲能變流器技術規范

電氣拓撲與工作模式

拓撲說明：電池側 → 高頻隔離模塊 → STS切換開關 → 電網/負載，實現并網/離網自動切換。

典型應用場景

工商業儲能備用電源

工廠、數據中心、商業樓宇不間斷供電，防止斷電造成生產與運營損失。

微電網系統

海島、偏遠地區、園區獨立微網，實現風光儲協同供電與穩定運行。

電池儲能電站

大型集中式/分布式儲能電站，參與電網調峰、調頻與需求側響應。

特種供電場景

通信基站、醫院、軌道交通、軍工等對供電可靠性要求極高的場所。

保護與安全

設備具備完善的多級保護機制，確保電池、變流器、電網及負載側長期安全穩定運行，滿足工業級安全標準。

過壓保護、欠壓保護、過流保護、短路保護
過溫保護、防雷保護、反接保護、漏電保護
孤島保護、并離網互鎖保護、過載保護
電氣隔離設計，降低安全隱患，提升系統抗干擾能力

常見問題

1. 該設備是否支持離網獨立運行？

支持。設備采用并離網一體化設計，可在離網模式下為負載提供穩定交流電，配合STS實現無縫切換。

2. 是否支持不同電壓等級的電池接入？

支持。模塊化設計可靈活配置適配不同電池電壓，滿足多樣化儲能系統需求。

3. 切換過程是否會造成負載斷電？

不會。配合STS開關實現毫秒級無縫切換，負載供電無中斷，確保設備連續運行。

4. 設備是否支持擴展與并聯？

支持。模塊化架構支持功率擴展，可根據項目需求靈活擴容，適配更大功率系統。

其他相關產品

50KW-500KW 模塊化儲能PCS

全系列并離網型高頻隔離儲能變流器，適用于工商業及大型儲能電站。

V2G高頻隔離功率模塊

標準功率單元，支持快速搭建不同功率儲能變流系統，高可靠性、高效率。

STS靜態切換開關

配合PCS實現并離網無縫切換，雙路電源自動切換，毫秒級響應。

商務與服務信息

聯系電話（同微信）：180-1875-2807 （丁生）

服務支持：提供全流程質保、專業售后、現場技術支持與定制化方案開發

選型中心：http://www.cbnf.com.cn/html/cpzx/

應用案例：http://www.cbnf.com.cn/html/qyzz/

方案中心：http://www.cbnf.com.cn/html/alfx/

?? 資料下載

★點擊文件名稱即可(查閱）下載相關資料，如有疑問請聯系客服。客服電話： 18018752807

HPCS-75040-200K.pdf
