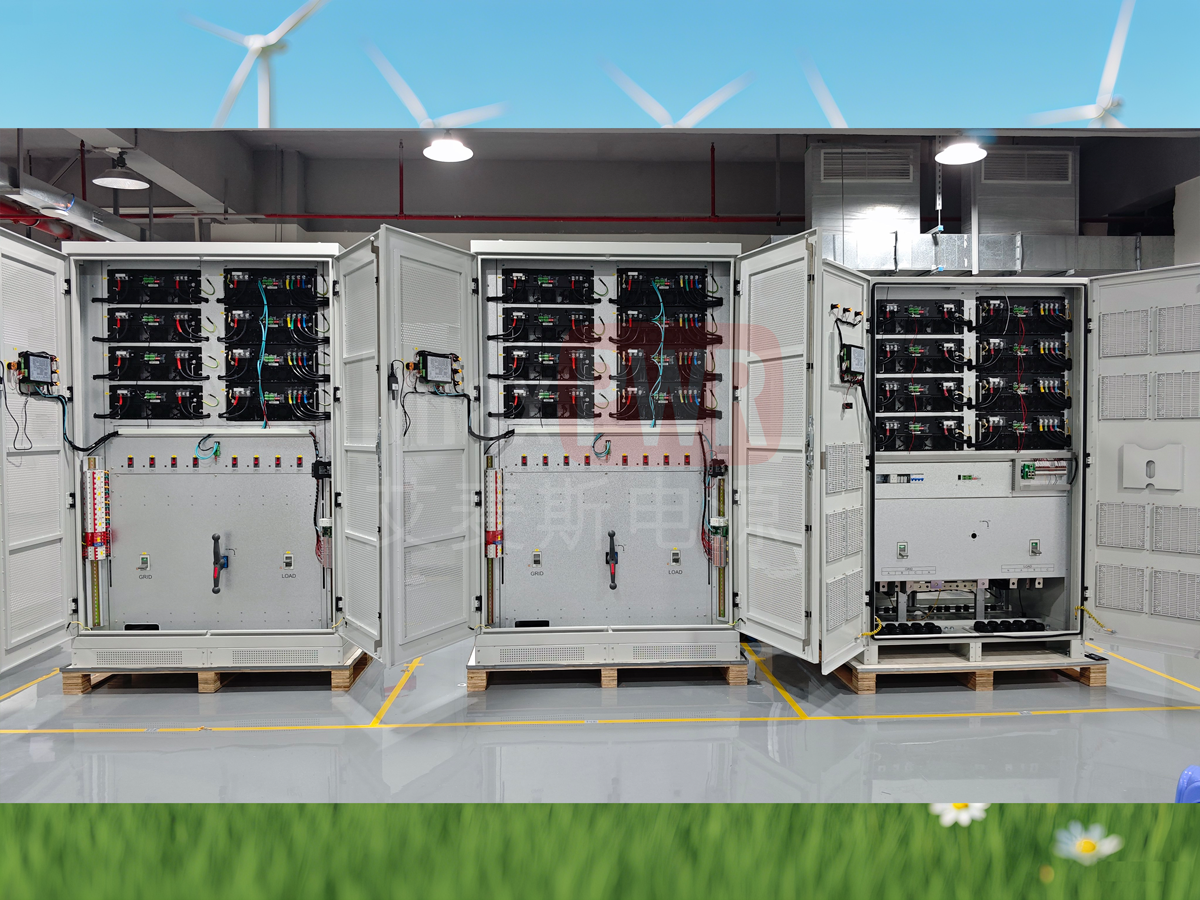

500kW光儲柴并離網微電網系統MSP500HCG2·和光500

聯系電話「同微信」： 180-1875-2807

內部集成PCS、EMS、PCM并離網切換開關、交直流配電單元、油機控制、防雷器等。支持柴發、電池接入

MSP500HCG2 · 和光500

光儲并離網一體柜

內部集成 PCS、MPPT、EMS、PCM 并離網切換開關、交直流配電單元、油機控制、防雷器等。支持柴發、光伏、電池接入。主要應用于光儲柴微電網、柴儲備用礦電源等，支持多臺并機。

500kVA 額定功率并離網切換 ≤10ms 4路MPPT × 120kW 支持3臺并機 ALL IN ONE 設計

核心功能與優勢

≤10ms 并離網快速切換（被動）
主動切換 0ms

＞99.3% 多路直流耦合
充電效率

油機混動構網運行
多能源協同

3臺最大并機數量
靈活擴容

ALL IN ONE 快速部署
即插即用

內置防逆流、自發自用、削峰填谷等多模式EMS策略，適配多種應用場景。

規格參數

MSP500HCG2 技術參數

參數項	規格
電池參數
最高電池電壓	950V
最低電池電壓	680V
額定電池電壓范圍	680V – 900V
最大電池電流	200A × 4
PV 參數
光伏功率	120kW × 4
最高PV電壓	950V
最低PV電壓	200V
額定MPPT電壓范圍	600V – 900V
最大輸入電流	200A × 4
交流側（并網）
額定功率	500kVA
額定電流	724A
額定電網電壓	400V / 230V
電網電壓范圍	-20% ~ +15%
電網不平衡度	125%
電網頻率范圍	50Hz / 47Hz~52Hz（60Hz / 57Hz~62Hz）
電流諧波	＜3%（大于30%負載）
功率因數	-1 ~ 1
交流側（離網）
額定輸出功率	500kVA
最大輸出功率	550kVA
額定輸出電流	724A
最大輸出電流	796.4A
額定電壓	400V / 230V
輸出電壓諧波	＜2%（阻性負載）
不平衡度	100%
頻率范圍	50 / 60Hz
輸出過載（電流）	I_e × 1.1 ＜ I_load ≤ I_e × 1.25 → 100s I_e × 1.25 ＜ I_load → 300ms
系統參數
并離網切換時間	主動：0ms；被動：＜10ms
并機數量	3臺（MAX）
EMS功能	SOC均衡、削峰填谷、自發自用、余電上網、云平臺、防逆流、油電混動
隔離變壓器	無（支撐增加變壓器啟動）
旁路功能	800A
防護等級	IP20
尺寸（W×H×D）	1350 × 2200 × 850 mm
重量	約 850kg
溫度范圍	-30 ~ 60℃（45℃降額）
濕度范圍	10 – 95%
冷卻方式	風冷
海拔	4000m（2000m以上降額使用）

I_e：額定輸出電流 | 數據來源：艾麥斯電源產品規格書

典型應用場景

光儲備微電網 · 儲備電源 · 應急電源 · 柴儲 · 施工工地 · 油田開采 · 野外施工

光儲柴微電網 柴儲備用礦電源應急電源施工工地油田開采野外施工海島微電網 工商業園區

支持多臺并機運行，適用于無電網、弱電網及常規電網等多種供電環境。

電氣拓?fù)渑c工作模式

多能源耦合 · 組串式架構

支持光伏、儲能、柴油發電機、市電多源耦合運行。采用組串式去中心化架構，單模塊故障不影響系統整體運行，電池簇可獨立運行[reference:0]。

并網運行離網獨立供電柴發混動聯動黑啟動

拓?fù)涫疽猓?/strong> 光伏輸入 → MPPT → 直流母線 ← 電池 ← PCS → 交流母線（并網/離網/油機）

保護與安全

電氣保護

過壓、過流、短路、防雷器（III級防雷）

電網適配

孤島保護、高低壓穿越、黑啟動

環境防護

IP20防護、風冷散熱、-30~60℃寬溫工作

系統可靠性

故障自檢、故障記錄、模塊化設計保障單點故障不影響整體

常見問題

MSP500HCG2 支持哪些能源接入？支持光伏、儲能電池、柴油發電機、市電等多能源接入，實現多源耦合運行。

并離網切換時間是多少？主動切換 0ms，被動切換小于 10ms，確保關鍵負載無縫供電[reference:1]。

最大支持多少臺并機？最大支持 3 臺并機運行，可靈活擴容[reference:2]。

EMS 支持哪些運行模式？支持 SOC 均衡、削峰填谷、自發自用、余電上網、防逆流、油電混動等多種模式。

產品適用的海拔和溫度范圍？工作溫度 -30~60℃（45℃降額），海拔最高 4000m（2000m 以上降額使用）。
