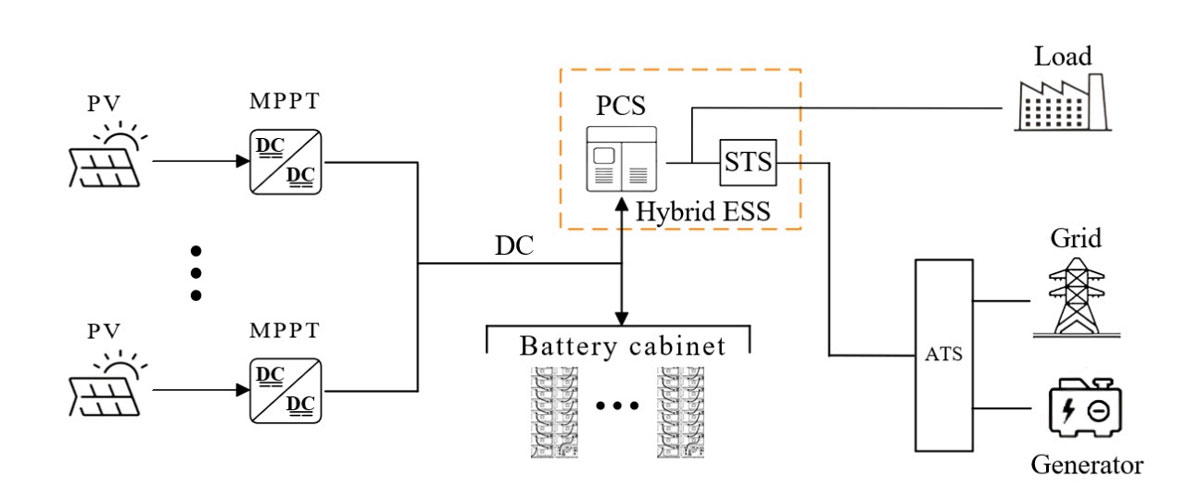

專注直流耦合光儲系統應用，核心實現光伏發電效率與儲能充電效率的雙重提升，打造“停電但不斷電”的直流耦合并離網光儲系統。
直流耦合光儲系統專用 · 高可靠性、高效率解決方案

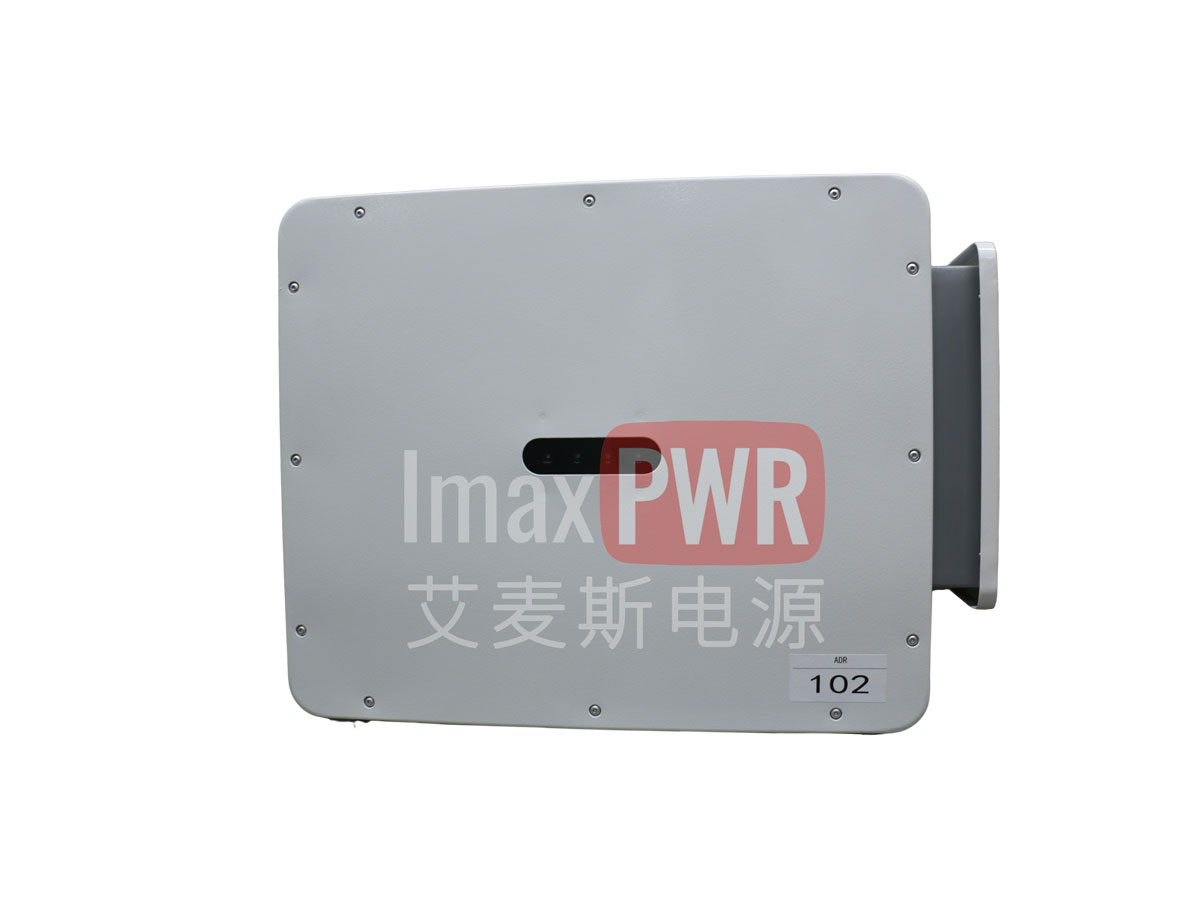

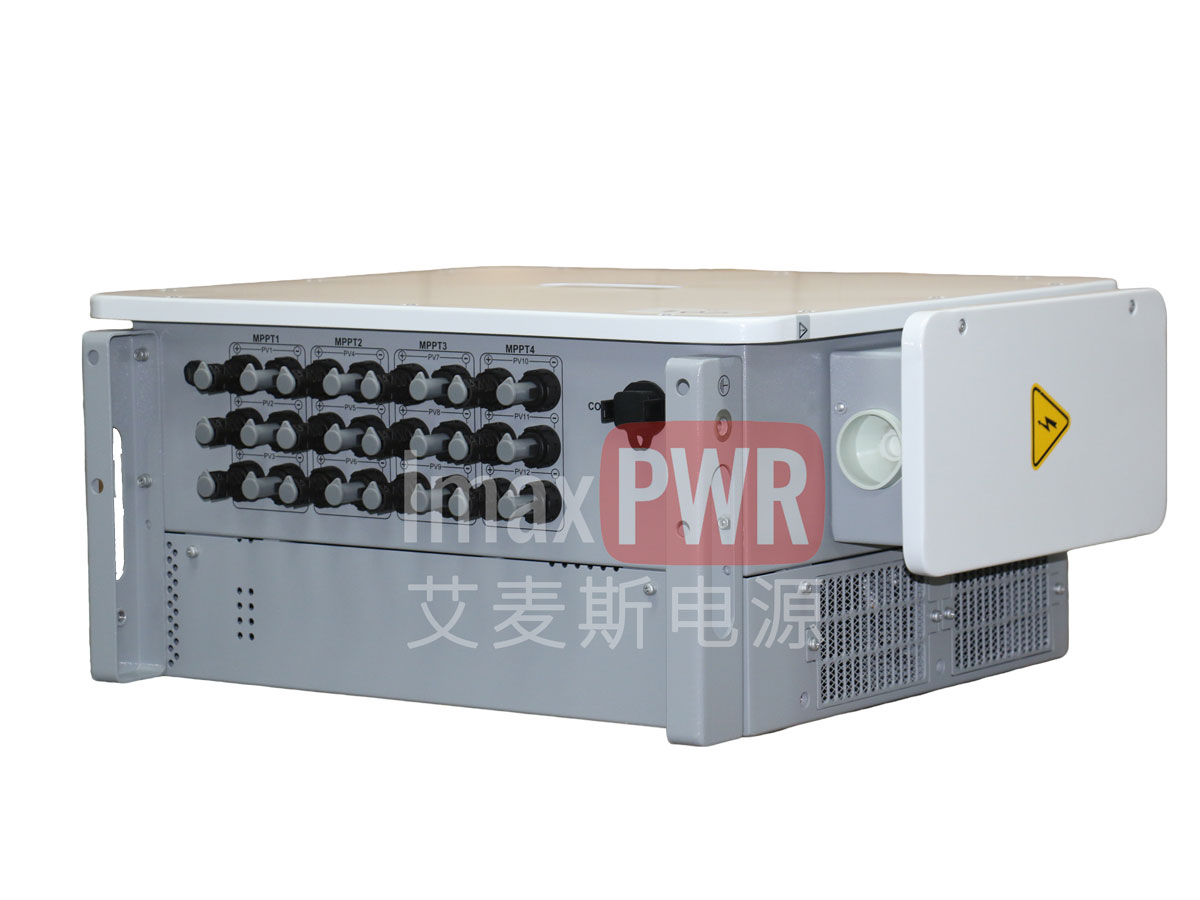

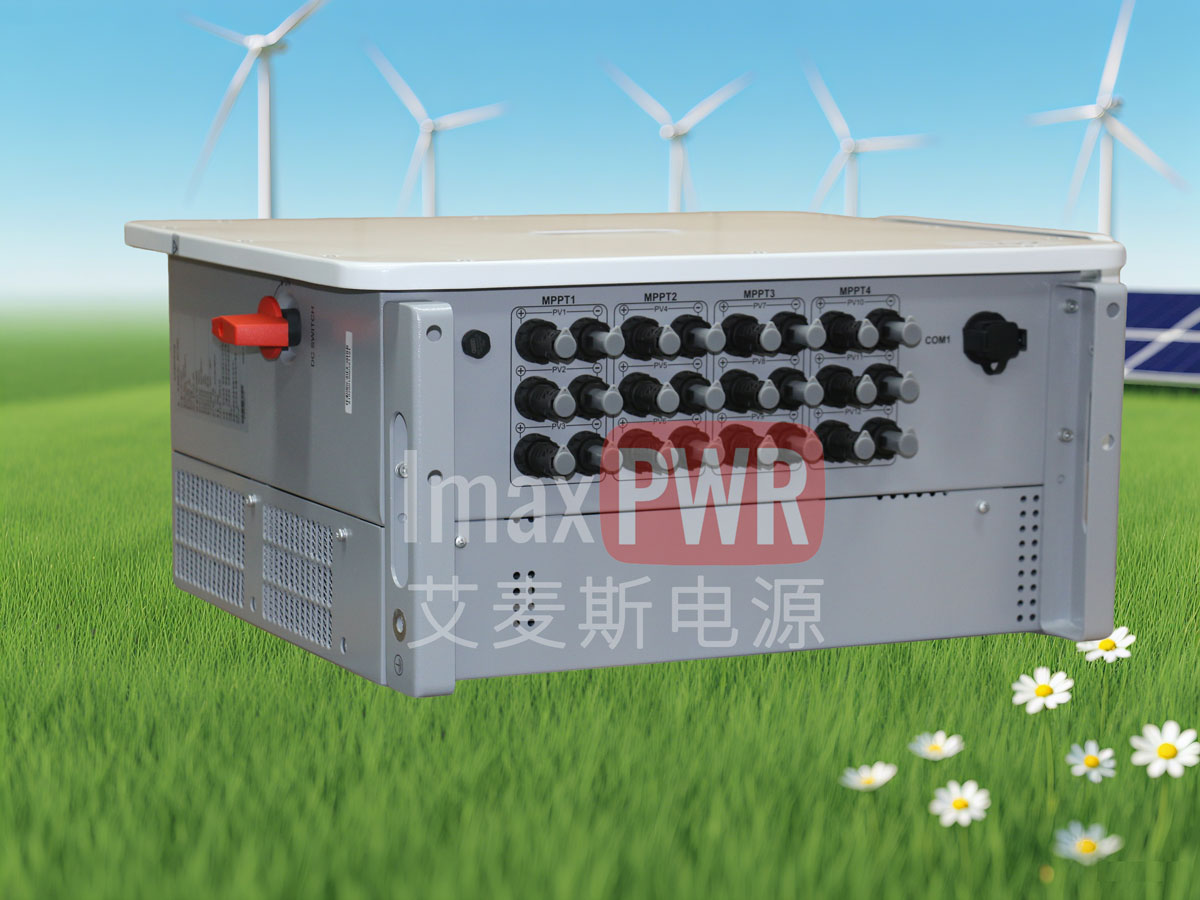

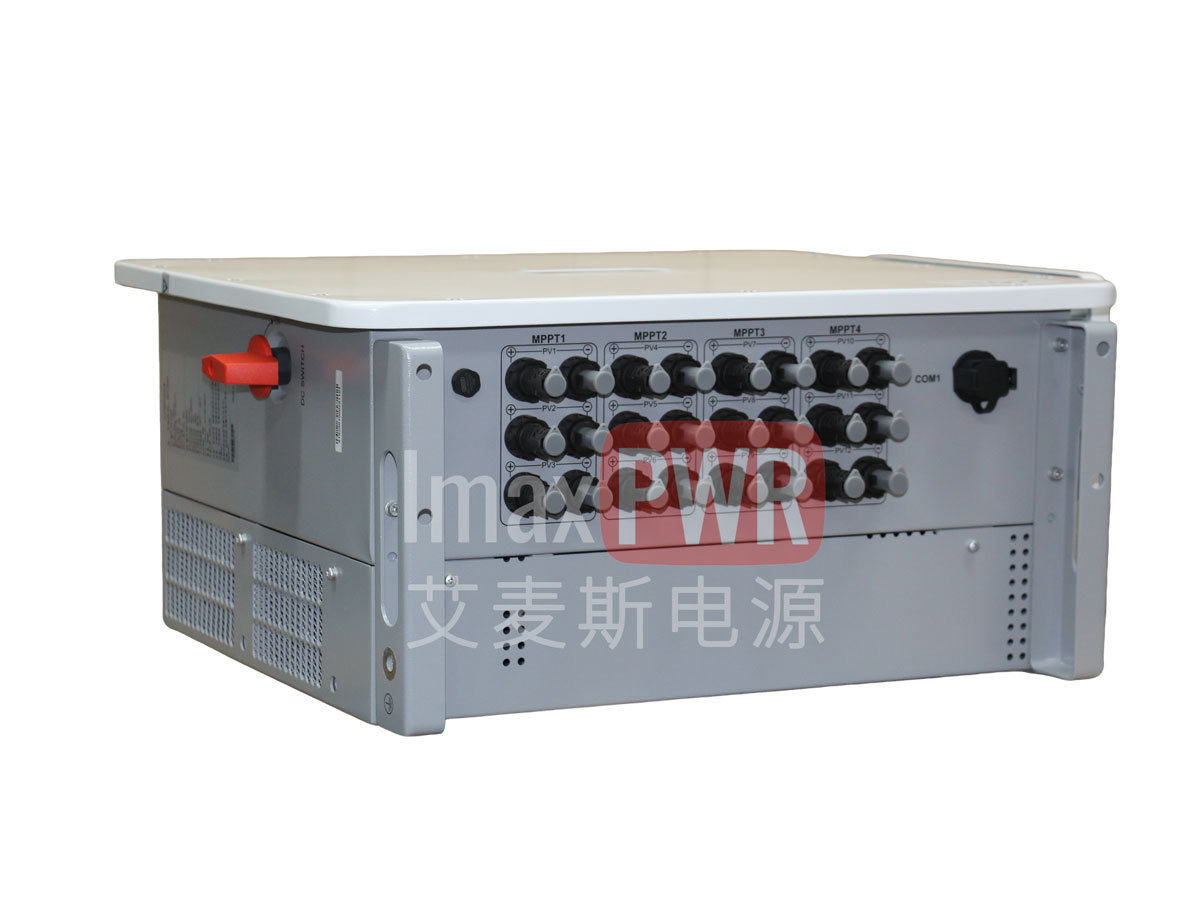

艾麥斯壁掛式混合型MPPT由艾麥斯(深圳)電源科技有限公司自主研發生產，專注直流耦合光儲系統應用，核心實現光伏發電效率與儲能充電效率的雙重提升，打造“停電但不斷電”的直流耦合并離網光儲系統。產品支持多路MPPT設計，適配光伏PV板多角度安裝需求，同時集成多重安全保護、智能散熱等功能，防護等級達IP66+C5防腐，可滿足戶外及海邊高鹽霧等復雜場景使用，整機設計緊湊、安裝便捷，為光儲系統提供高性價比、高可靠性的解決方案。
儲能電池充電效率更高，光伏發電利用率大幅提升；支持更大光伏裝機容量，適配大型光儲系統需求。
防逆流和限功率響應更快，控制精度更高；PV串就近MPPT升壓匯流，施工更簡單，接線更清晰。
無需配置光伏逆變器、交直流匯流箱，直接降低系統投資成本，提升項目整體經濟性。

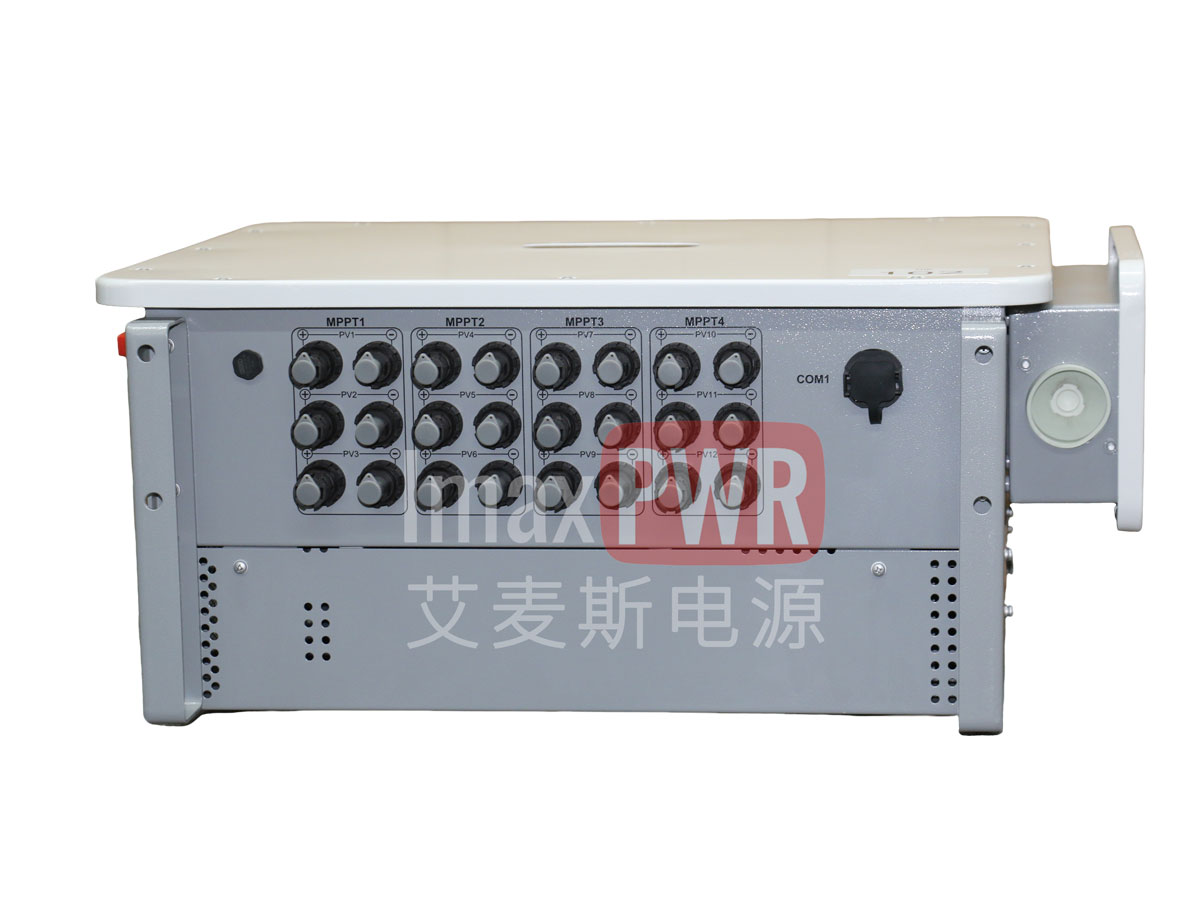

IP66防護+C5防腐，滿足戶外及海邊高鹽霧場景使用；多路MPPT設計，適配多角度、多朝向光伏板安裝。
內置輸出短路、反接、過溫等多重安全保護；輸入內置二級浪涌保護，PV反接+端子過熱雙重防護。
風扇智能調速，低噪音同時保證散熱效率；整機結構緊湊、尺寸小，支持多方式安裝，操作便捷。
| 參數類別 | BIPV60K2 | BIPV120K4 | BIPV320K6 |
|---|---|---|---|
| PV側參數 | 最大光伏陣列電壓：≤900V且≤后端電池最大耐受電壓 | ≤1500V且≤后端電池最大耐受電壓 | |
| MPPT電壓范圍：200V-900V | 200V-900V | 500V-1460V | |
| 滿載MPPT電壓范圍：560V-900V | 560V-900V | 900V-1266V | |
| 最大支路電流：20A | 20A | 30A | |
| 輸入PV支路數：6個 | 12個 | 24個 | |
| MPPT數量：2個 | 4個 | 6個 | |
| 每路MPPT電流：55A | 55A | 60A | |
| 輸出電壓范圍：600-950V | 600-950V | 950-1500V | |
| 輸出參數 | 額定電壓：默認716.8V（可調整） | 默認1331.2V（可調整） | |
| 額定輸出電流：80A | 160A | 240A | |
| 額定輸出功率：60kW | 120kW | 320kW | |
| 最大輸出電流：120A | 200A | 278A | |
| 系統參數 | 最大效率：99.4% | ||
| 防護等級：IP66 | |||
| 冷卻方式：風冷 | |||
| 尺寸(寬×深×高)：610×480×260mm | 800×500×300mm | 800×500×300mm | |
| 重量：25kg | 30kg | 60kg | |
| 工作溫度：-30~55℃ | |||
| 通訊接口：RS485 | |||
| 線纜類型 | 選型要求 |
|---|---|
| PV+、PV-支路 | 使用4/6mm²光伏電纜（可根據實際輸入電流調整） |
| DC+/-電纜 | 推薦使用帶屏蔽多芯線纜穿管鋪設 |
| RS485通信線纜 | 推薦使用22~24AWG線纜 |
| 接地電纜 | 至少1根橫截面積≥35mm²的專用接地電纜（適配SC35-12/SC50-12等銅鼻子） |
本產品安裝操作需由專業人員完成，操作人員需熟悉光伏發電系統構成、工作原理及項目所在地相關標準，安裝前需檢查設備外觀及配件完整性，拆除防拆標簽或未按規范安裝導致的損壞，不在質保范圍內。

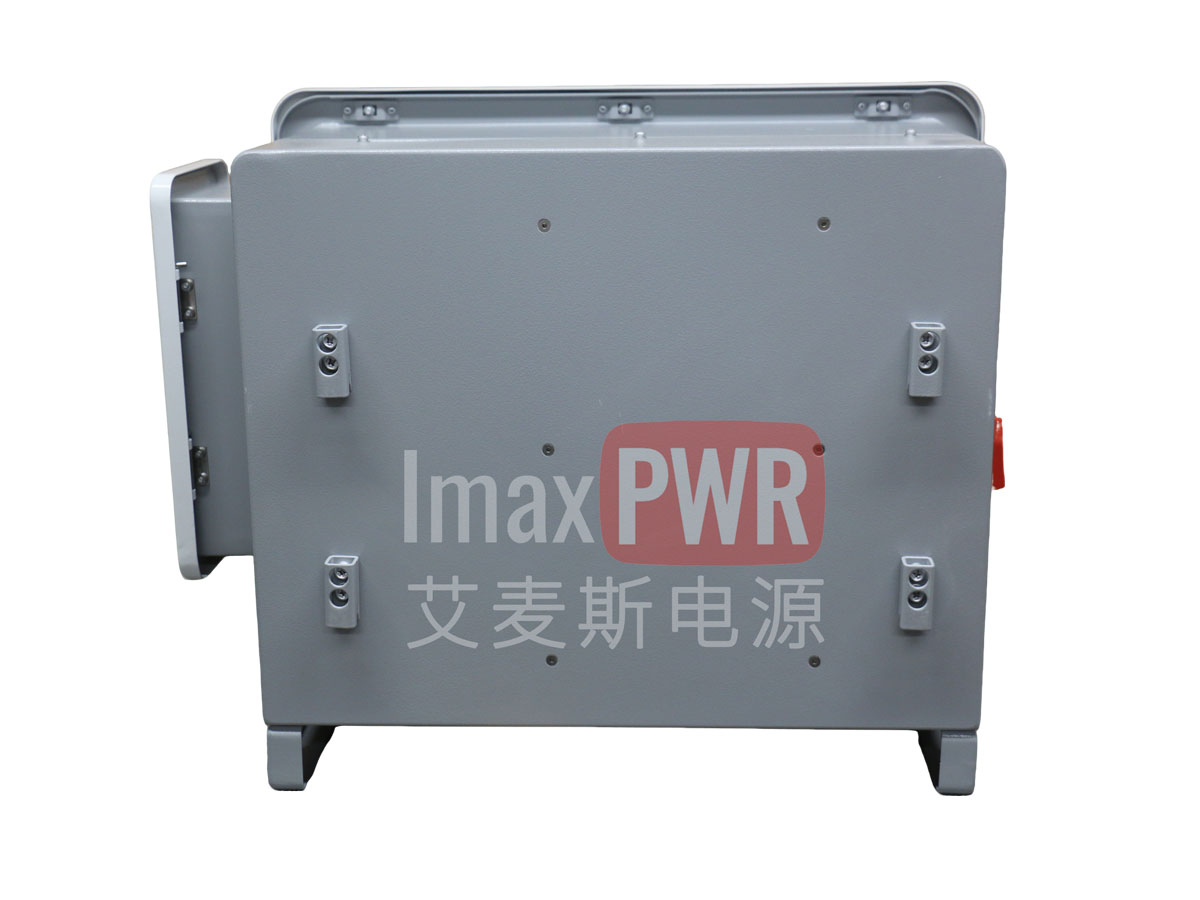

產品包裝附帶掛架，支持喉箍抱桿式、螺釘抱桿式、螺釘掛架式三種安裝方式，優先選擇無陽光直射、無雨淋積雪的安裝地點，若無可搭建遮陽棚；墻壁安裝需自行配備M8膨脹釘，根據墻體承重選擇。
電氣連接前需斷開逆變器、電池側直流斷路器及MPPT輸入總開關，做好斷電警示；確認光伏組串開路電壓未超限值，電纜正負極做好標識，禁止帶載操作。
適配大型工商業廠房、園區光伏裝機需求，多路MPPT設計匹配不同朝向光伏板，99.4%高效率最大化收益，IP66防護適應戶外安裝，降低運維成本。
C5防腐等級+IP66防護，完美適配海邊高鹽霧、高濕度惡劣環境，解決傳統設備易腐蝕、故障率高的痛點，保證系統穩定運行。
無需配置光伏逆變器、交直流匯流箱，大幅降低離網系統初始投資；-30~55℃寬溫工作，適應高原、荒漠極端氣候，實現穩定供電。
整機結構緊湊、尺寸小，適配家庭屋頂有限空間；智能散熱+低噪音設計，不影響日常生活；多重安全保護，保障家庭用電安全。

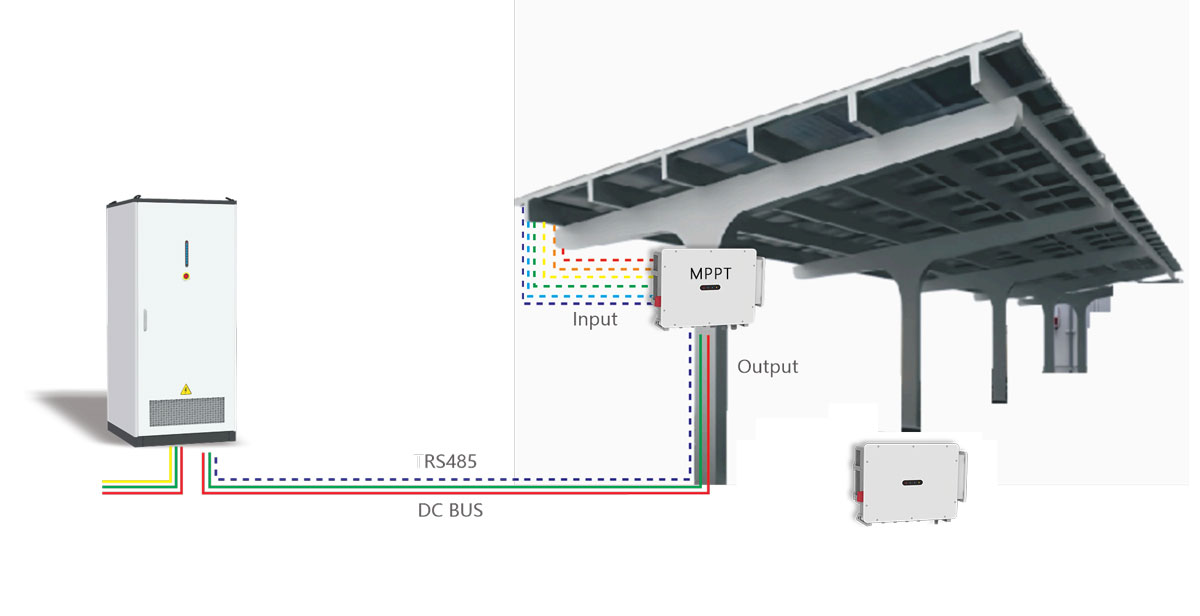

防逆流和限功率快速響應，精準控制光伏功率輸出，適配充電站電網接入規范；大裝機容量滿足大功率儲能需求，降低峰谷電價差成本。
聯系電話（同微信）：180-1875-2807 （丁生）
服務支持：提供全流程質保、專業售后、現場技術支持與定制化方案開發
