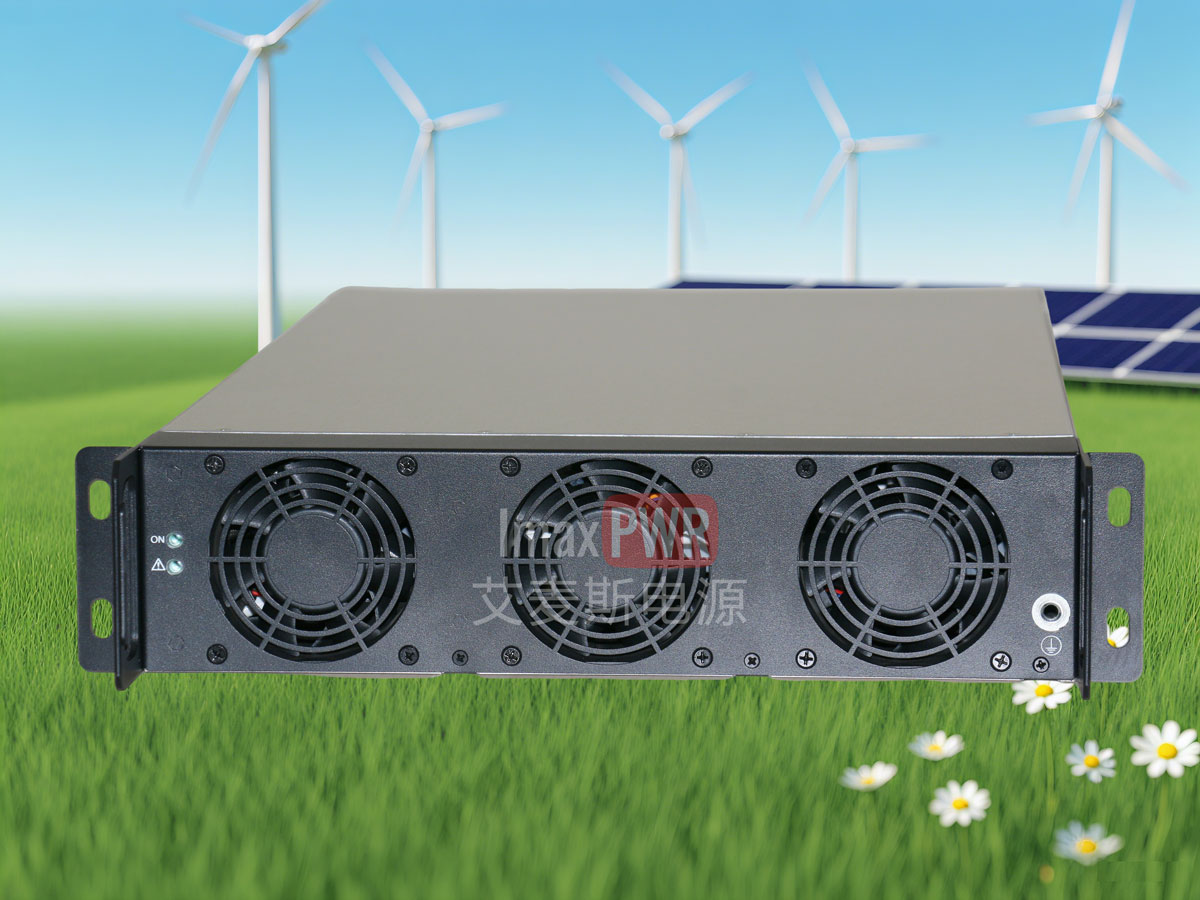

艾麥斯電源125kW雙向DCDC變流器BIDC1500100 V2.0

聯系電話「同微信」： 180-1875-2807

該產品為非隔離雙向直流變換器模塊，模塊化設計便于系統集成和維護；多個功率模塊可并聯運行，實現功率容量提升或冗余。功率模塊集成數字控制器，對外提供通訊接口。

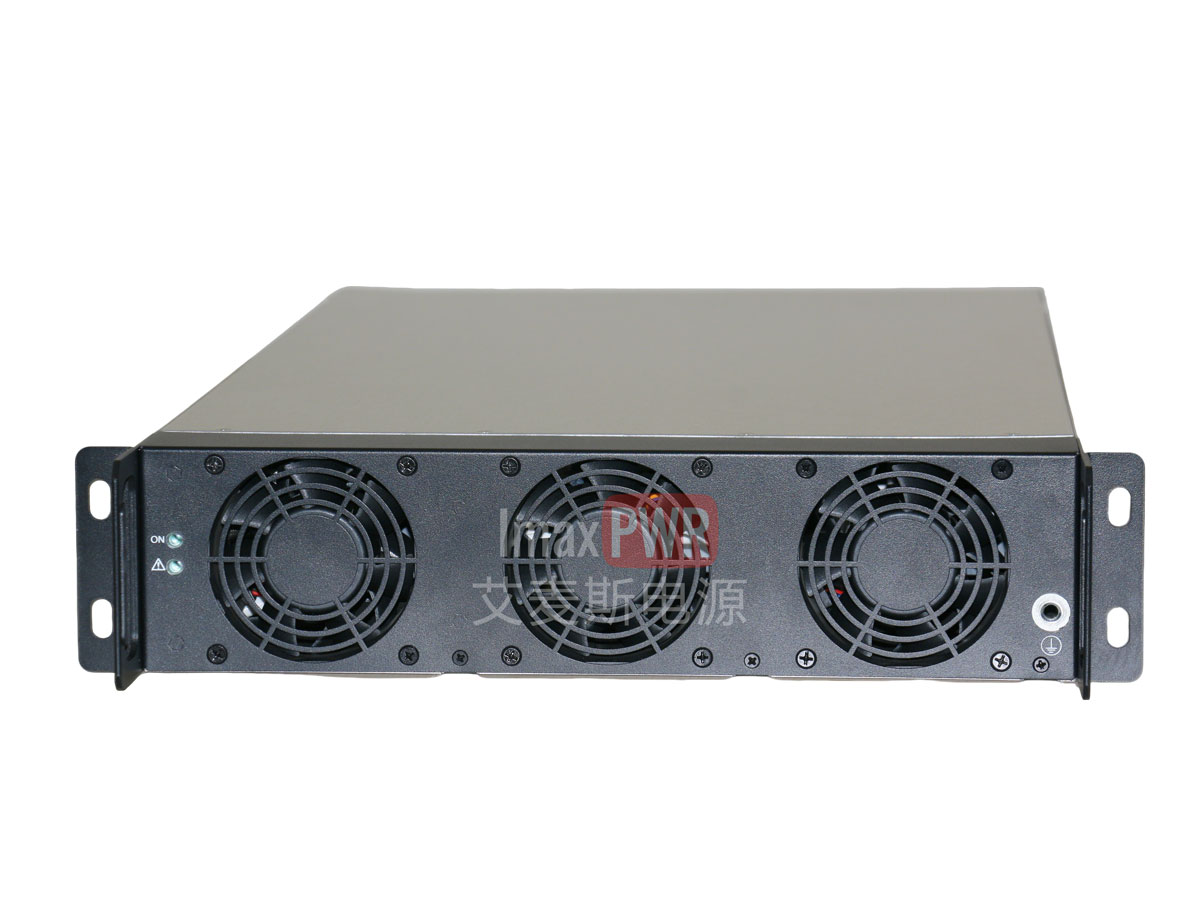

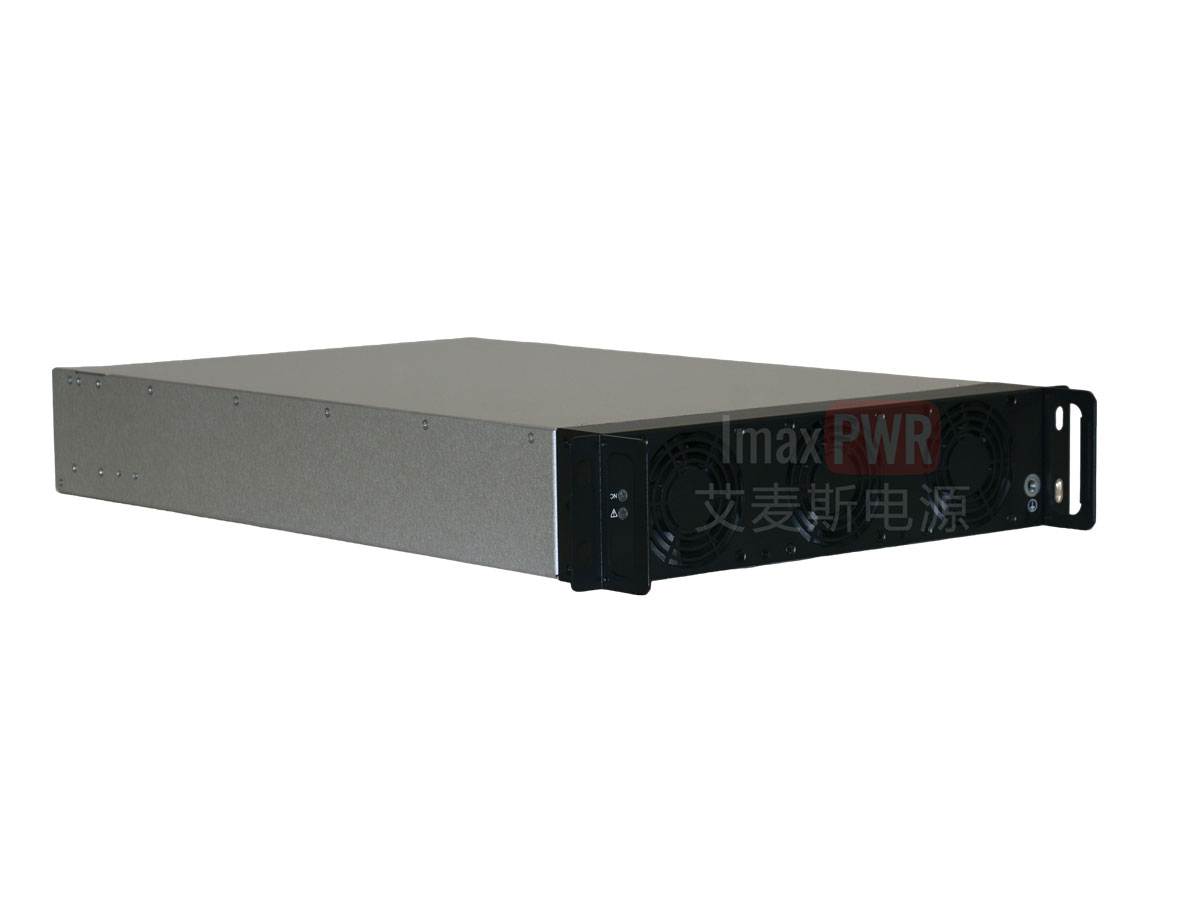

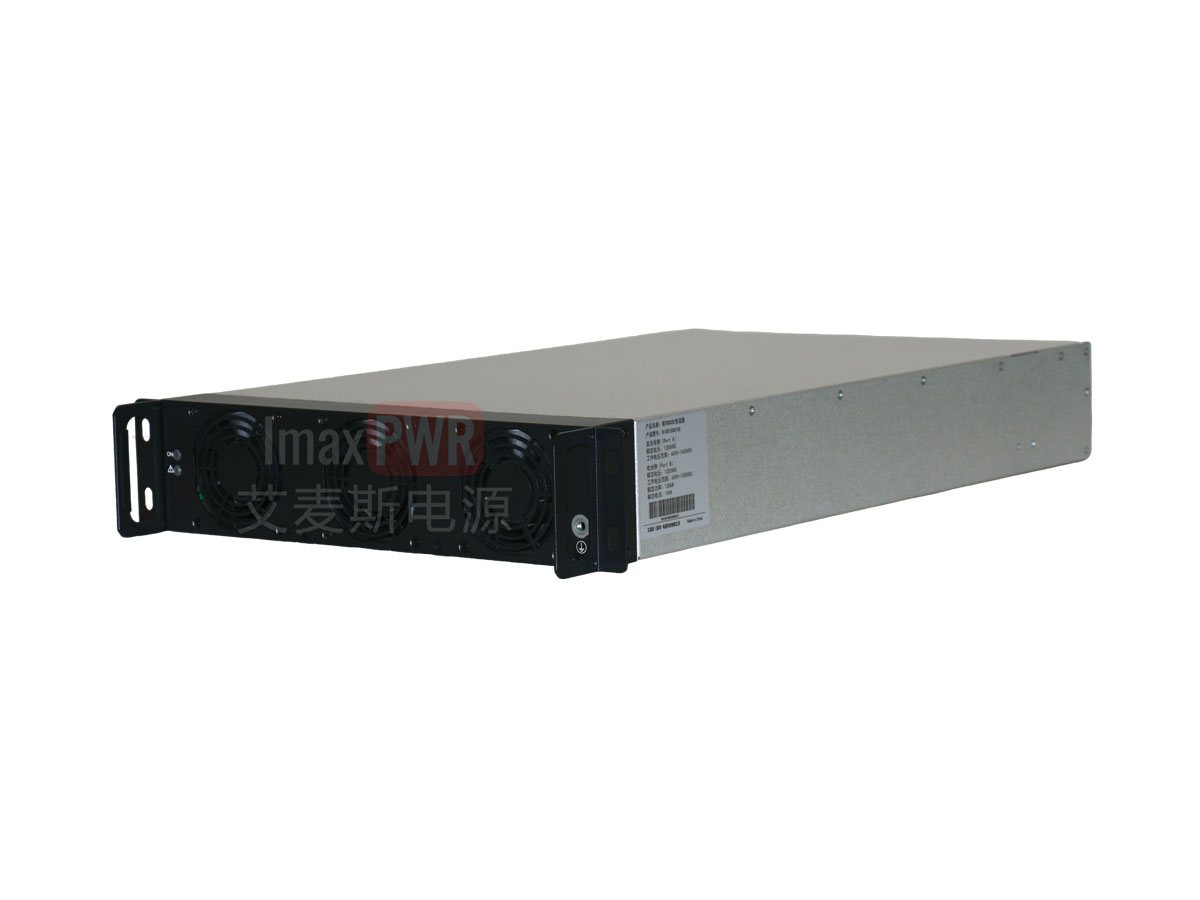

125kW 非隔離雙向直流變換器模塊

IMAXPOWER艾麥斯電源 - 高效率、高可靠性、高功率密度的儲能與電力變換核心模塊

典型應用場景

燃料電池發電

光儲充一體化系統

車網互動V2G

儲充檢系統

電池梯次利用

產品特點

高效率
寬功率范圍高達99.2%；CEC效率 >99%
高可靠性
集成短路保護，具備故障電流ms級切斷能力，短路容量I²t<50A²s
高功率密度
6.34kW/L，強迫風冷；集成控制單元、功率繼電器、熔斷器
多樣化功能
支持電流均衡的電并聯工作；支持恒流、恒壓充放電
安規認證
UL1741、IEC 62477-1認證標準，保障設備安全合規運行

功能特點

非隔離雙向直流變換器模塊，需在規格電壓范圍內工作，實現恒壓、恒流充放電功能。
采用模塊化設計，便于系統集成和維護。多個功率模塊可并聯運行，實現功率容量提升或冗余。
功率模塊集成數字控制器，對外提供通訊接口。模塊運行狀態及各監控電氣信號可通過通信方式上報系統。
功率模塊需要外部提供24V輔助電源。

保護與安全設計

多重集成保護
集成熔斷器、短路保護、過溫保護、通信故障保護等多重保護機制，全面保障設備與系統安全。
快速故障切斷
故障電流ms級切斷能力，短路容量I²t<50A²s，可快速限制故障電流，避免設備損壞。
參數可配置保護
過壓、欠壓、過流、過溫保護閾值可通過通信設定并保存，故障后可通過指令復位，提升運維便捷性。
嚴苛安規認證
通過UL1741、IEC 62477-1安規認證，滿足IEC 61000-4、FCC Part15電磁兼容標準，適配復雜電力環境。

產品規格參數

項目	參數	描述

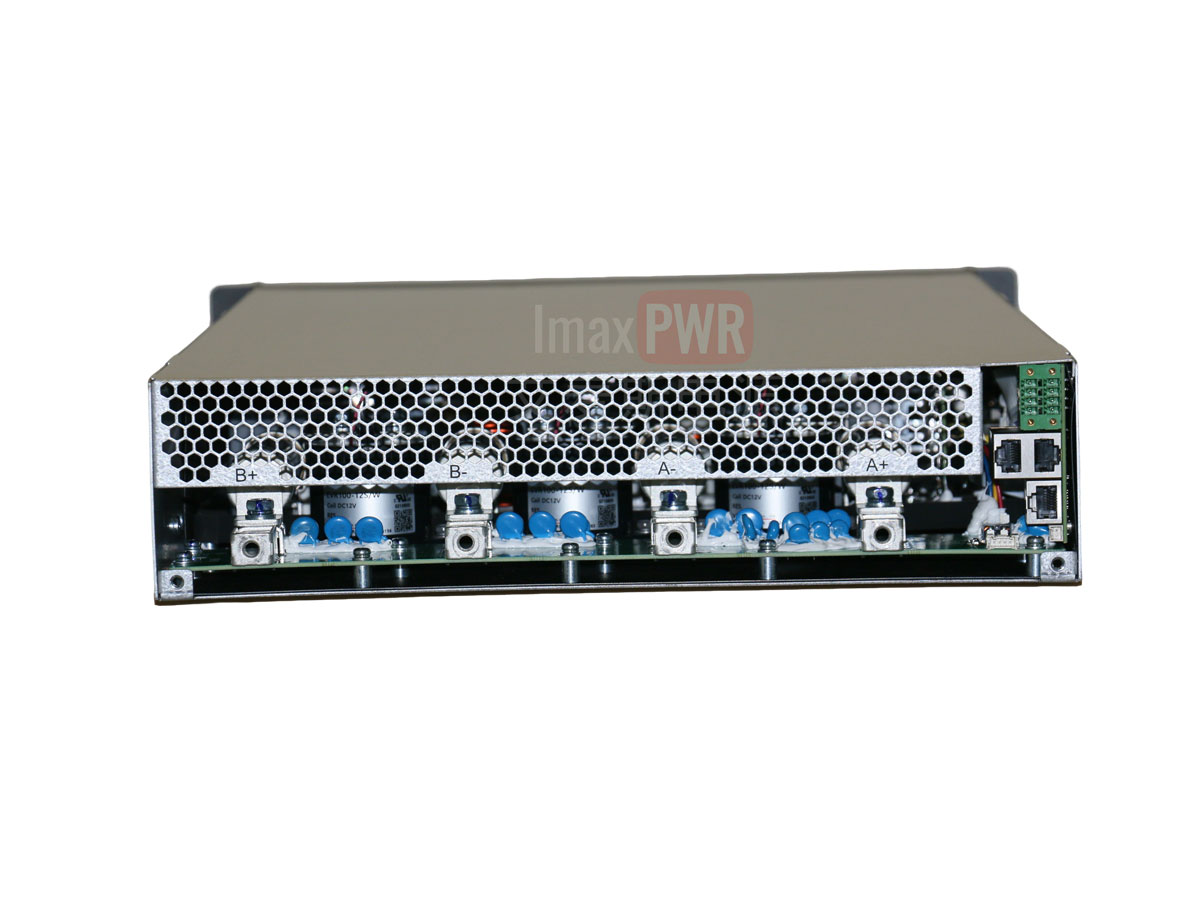

直流母線側(PortA)
額定電壓(VANOM)	1500V
工作電壓范圍(VAMIN~VAMAX)	500V~1500V
過壓保護(VAOVP)	1570±20V(默認)	1. 保護閾值可以通過通信設定并保存 2. 保護故障鎖定，可通過通信指令復位
欠壓保護(VAUVP)	470±20V(默認)	1. 保護閾值可以通過通信設定并保存 2. 保護故障鎖定，可通過通信指令復位
電壓測量精度	0.5%	額定工作點
電壓控制精度	0.5%	如下垂控制使能，以下垂電壓為基準
額定電流(IANOM)	100A
電池側(Port B)
額定電壓(VBNOM)	1250V
工作電壓范圍(VBMIN~VBMAX)	500V~1500V
過壓保護(VBOVP)	1570±20V(默認)	1. 保護閾值可以通過通信設定并保存 2. 保護故障鎖定，可通過通信指令復位
欠壓保護(VBUVP)	470±20V(默認)	1. 保護閾值可以通過通信設定并保存 2. 保護故障鎖定，可通過通信指令復位
額定電流(IBNOM)	100A
過流保護 (IBOCP)	105%~120%，持續20s后保護>120%，0.1s內保護	1. 保護閾值默認基準為100A，可通過通信設定并保存 2. 保護故障鎖定，可通過通信指令復位
最大持續功率	125kW	端口電壓1250V以上
電流波紋有效值	≤5%IBNOM	額定工作點
電壓測量精度	0.5%	額定工作點
電壓控制精度	0.5%	如下垂控制使能，以下垂電壓為基準
電流測量精度	0.4%	額定工作點
電流控制精度	0.5%	額定工作點
效率
最大效率	≥99.2%	1000V以上
CEC效率	≥99%	額定工作點
輔助電源
輔助電源	電壓: 24V±2V 功率: <60W	外部供電
保護
熔斷器	集成	>=100kA, >=1500Vdc, L/R >=3ms
短路保護	集成	輸入或輸出端口短路
過溫保護	集成	過溫保護點可通過通信設定并保存
通信故障保護	集成	默認0.5s超時保護，時間可通信設定并保存
機械規格
尺寸 (寬×高×長)	350×85×600mm
質量	< 15kg
冷卻方式	強迫風冷
防護等級	Ip10
安裝方式	螺絲鎖附
常規參數
工作溫度	-25~45℃(電壓差40%以下) -25~40℃(電壓差40%以上)	40~55℃/45~55℃電流降額工作
存儲溫度	-40~70℃
工作相對濕度	5%~85%
工作海拔	4000m	3000m以上降額
噪聲	≤70dB, 環溫<30℃ ≤75dB, 最大
污染等級	Pd2
振動和沖擊	運行: IEC 60721-3-3, 3M12 運輸: IEC 60721-3-2, 2M5
通訊	RS-485, CAN, 以太網	通信協議請參考相關協議文檔
安全參數
耐受電壓	基本絕緣: 3.5kV, 50/60Hz, 60s 加強絕緣: 4.4kV, 50/60Hz, 60s	基本絕緣: 輸入與輸出, 輸入、輸出與機殼加強絕緣: 輸入、輸出與通信和輔電接口
過電壓等級	OV li
認證標準	IEC 62477, UL 1741
電磁兼容
EMI標準	IEC 61000-4, FCC Part15	Class A, 直流只測試輻射
EMS標準	IEC 61000-2
功能
工作模式	恒流、恒壓、恒功率、光伏模式
電流動態	<5ms	0%~90%幅值
暗啟動功能	支持
并聯功能	支持最大40臺并聯	恒壓模式電流不均衡度<7%
壽命
設計壽命	20年	風機壽命視實際工況進行維護或更換
計算MTBF	400 000小時	Telcordia SR332 Issue 3

常見問題

Q1: 這款模塊支持多少臺并聯運行？

A: 支持最大40臺模塊并聯，恒壓模式下電流不均衡度<7%，可靈活擴展系統總功率，滿足大型儲能或電力變換項目需求。

Q2: 模塊的最高效率是多少？

A: 模塊在1000V以上電壓條件下最大效率≥99.2%，CEC效率≥99%，寬功率范圍均能保持高效率運行。

Q3: 模塊的過壓、欠壓保護閾值是否可配置？

A: 可以，過壓、欠壓、過流、過溫等保護閾值均可通過通信設定并保存，故障鎖定后可通過通信指令復位，適配不同系統的保護需求。

Q4: 模塊需要外部供電嗎？

A: 是的，模塊需要外部提供24V±2V輔助電源，功率小于60W，為控制單元和通信接口供電。

商務與服務信息

聯系電話（同微信）：180-1875-2807（丁生）

質保與售后：提供標準質保服務，全國范圍技術支持與售后響應，保障系統穩定運行。

技術支持：提供專業的技術咨詢、調試指導與遠程支持服務，協助解決項目實施中的各類問題。

定制化方案：可根據您的儲能、電力變換項目需求，提供專屬的系統解決方案設計與優化服務。

選型中心：http://www.cbnf.com.cn/html/cpzx/

應用案例：http://www.cbnf.com.cn/html/qyzz/

方案中心：http://www.cbnf.com.cn/html/alfx/

?? 資料下載

★點擊文件名稱即可(查閱）下載相關資料，如有疑問請聯系客服。客服電話： 18018752807

BIDC1500100 產品使用手冊2026-V1.pdf
