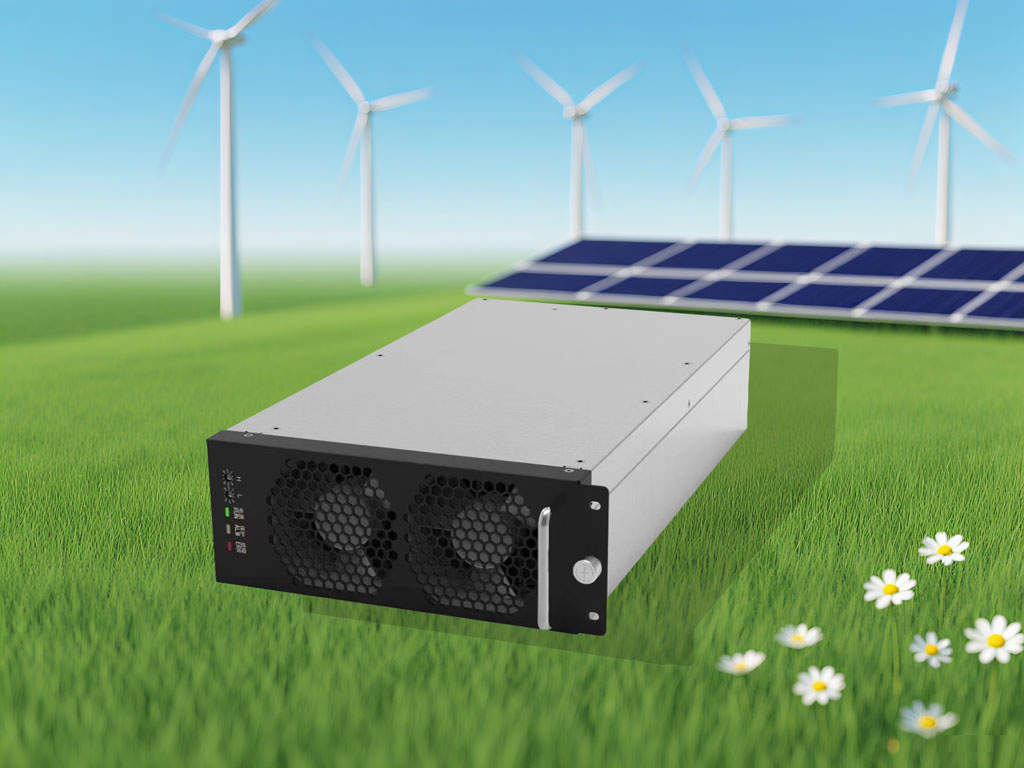

艾麥斯新能源電源 - IM100-20K系列高頻開關ACDC整流模塊

艾麥斯新能源電源 - IM100-20K系列高頻開關ACDC整流模塊

聯系電話「同微信」： 180-1875-2807

采用DSP數字控制，諧振軟開關，有源PFC技術，并且具有多項專利保護；模塊具有功率密度高，功率因數高，諧波小，效率高等特點，具備多模塊可并聯性能。

IM100-20K系列高頻開關整流模塊為交流電壓輸入，直流電壓輸出可調的ACDC模塊。模塊采用DSP數字控制，諧振軟開關，有源PFC技術，并且具有多項專利保護；模塊具有功率密度高，功率因數高，諧波小，效率高等特點，具備多模塊可并聯性能。


功能特點

● 高效率
減少能耗損耗，符合節能減排要求，為客戶節省電費。

● 高功率密度
可節省客戶空間，降低系統成本。

● DSP數字控制
更少的器件，更高的環境穩定性，更高的可靠性，更便捷的擴容。

● 低輸入諧波
減少對電網的污染，更高的電網適應能力。

● 寬輸入電壓范圍，寬輸出電壓范圍
適合絕大多數不同輸入、輸出電壓場合。

● 寬工作溫度范圍
寬工作溫度范圍滿足大多數嚴酷的工作環境。

● 熱插拔
適合方便使用，減少維護費用。

● 完善的故障自檢測提示
豐富的故障檢測，方便客戶維護。


  • 高效率、高功率密度
  • DSP數字控制
  • 低輸入諧波
  • 寬工作溫度
  • 支持熱插拔、并機功能
  • 完善的故障檢測提示
  • 具有三防防護功能

應用領域

  • 物流叉車充電
  • 工控
  • 自動化裝置
  • 儀器儀表
  • 老化設備

詳細參數

項 目

參數指標

模塊類型

IM100-20K

IM200-20K

Ø         直流輸出

額定輸出功率

20kW

額定輸出電流

200A

100A

輸出電壓范圍

30VDC～100VDC

60VDC～200VDC

限流可調范圍

10%~110%無級可調

峰-峰值雜音

≤1%

電話衡重雜音

無要求

穩壓精度

≤±0.5%

穩流精度

≤±1%

均流

≤±5%

效率

≥95%

Ø         交流輸入

額定輸入電壓

三相380Vac/480Vac

輸入電壓范圍

323Vac～520Vac（滿載）, 323Vac～260Vac（線性降至半載）

輸入電流

＜40A

頻率

45Hz～65Hz

功率因素（PF）

≥0.99

電流失真度（THD）

≤5%

輸入保護

保險；防雷電路

Ø         工作環境條件

工作環境溫度

-40℃～50℃正常工作；50℃~75℃降額輸出；

存儲溫度

-40℃～75℃

相對濕度

0～95%

海拔

2000m滿載輸出

Ø         產品安全及可靠性

絕緣強度

輸入對機殼能承受50Hz

有效值2500VAC或等效3535VDC耐壓1分鐘；

輸入對輸出能承受50Hz

有效值3000VAC或等效4242VDC耐壓1分鐘；

MTBF

＞120000小時

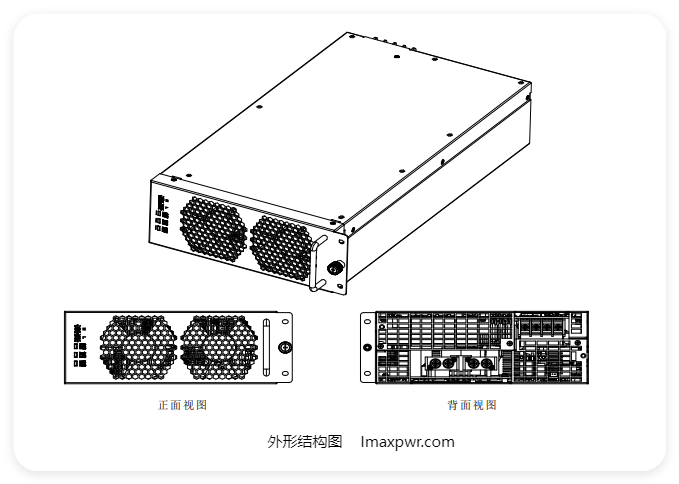

Ø         外形尺寸及重量

外形尺寸

214（寬）×84（高）×396（深）mm

模塊凈重

9.3kg

Ø         通訊和告警

通訊接口

CAN

最大并聯數量

60個

輸出正負保險保護

警報和狀態通過CAN通訊口上告監控，以及三個面板LED指示
更多產品資料：18018752807（同微信）
