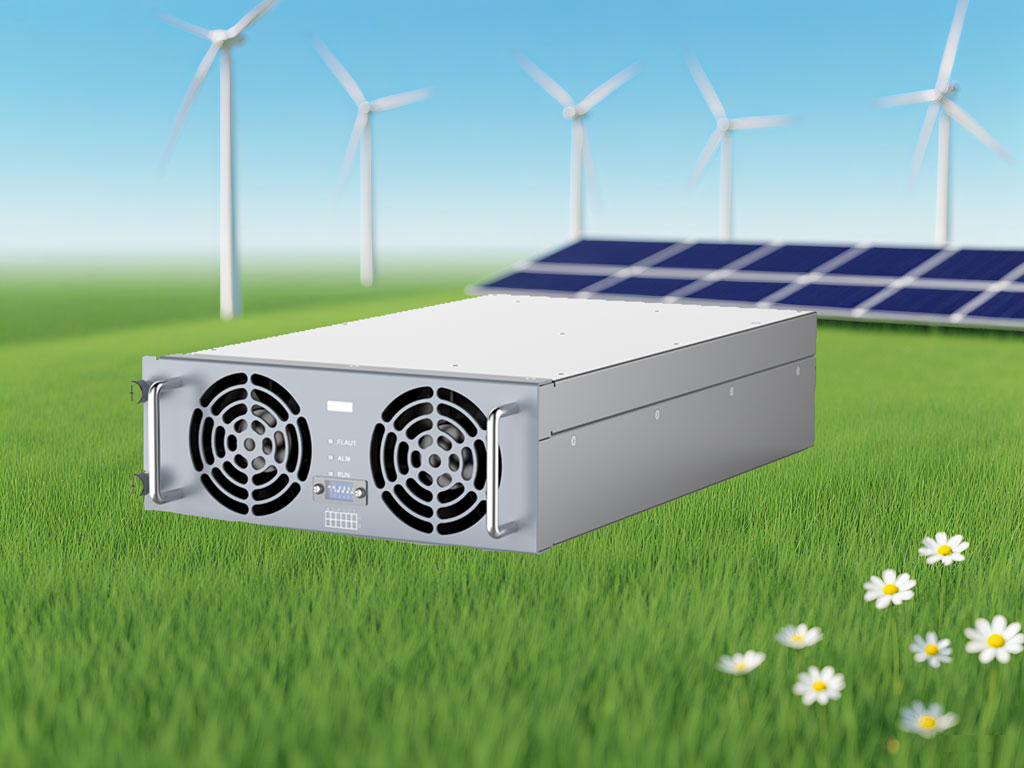

BAC-75050是專為滿足V2G、儲能充電、退役電池梯次利用和具有多個能量輸入的微電網中的雙向變換應用而設計的一款雙向交直流變換模塊。具有恒功率電壓范圍寬、高效率、高功率因數、高功率密度、電磁輻射和干擾小、高可靠性等優點，達到國際領先水平。

產品特點

• 高效節能
  • 恒功率電壓范圍寬：300Vdc~750Vdc恒功率輸出
  • 超高效率：全SiC設計，峰值效率>97%
• 安全可靠
  • 三相無中線交流輸入：消除中線電流過大的風險，同時降低系統成本
  • 能量雙向流動：AC/DC和DC/AC雙向變換，潮流方向變化平滑過渡
  • 高頻變壓器隔離：保障雙向變換模塊的高可靠性
• 智能便捷
  • 全數字化控制：雙DSP設計，高可靠性控制
  • 支持并離網應用：適應各類應用場景
• 廣泛適配
  • 寬交流電壓范圍：260Vac ~ 485Vac，適應各種電網
  • 寬直流電壓范圍：100Vdc~750Vdc，適配各種動力電池及儲能電池

應用場景

• 高效節能V2G充電樁
• 光儲超充放xit系統
• 儲能系統
• 退役電池梯次利用
• 各類生產測試設備

基本參數

型號: BAC75050

• 交流輸入（整流）: 260Vac ~ 485Vac；45Hz ~ 65Hz
• 直流輸出（整流）: 100Vdc ~ 750Vdc，0 ~ 50A
• 直流輸入（逆變）: 300Vdc ~ 750Vdc；15kW恒功率輸出
• 交流輸出（逆變）: 260Vac ~ 485Vac；320Vac ~ 485Vac時15kW恒功率輸出
• 轉換效率: 滿載效率>96%，峰值效率>97%
• 模塊尺寸: 85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）
• 是否隔離: 是

整流模式

• 穩流精度: ≤±1%（輸出負載20% ~ 100%額定范圍）
• 效率: 滿載效率>96%，峰值效率>97%
• 輸出電壓/電流范圍: 100Vdc ~ 750Vdc，0 ~ 50A
• 穩壓精度: <±0.5%
• 額定功率: 15kW
• 電流失真度THD: <5%（50% ~ 100%滿載輸出功率）
• 功率因數: ≥0.99（滿載輸出）
• 輸入電壓/頻率范圍: 260Vac ~ 485Vac；45Hz ~ 65Hz
• 額定電壓&輸入電流范圍: 380Vac，3L+PE；0 ~ 28A

逆變模式

• 輸出功率因數: 可設置，設置范圍0.8 ~ 1，-0.8 ~ -1
• 效率: 滿載效率>96%，峰值效率>97%
• 輸出交流頻率: 50Hz/60Hz
• 額定功率/電流: 15kW /20A
• THD: <5%
• 輸出交流電壓&輸出功率: 260Vac ~ 485Vac；320Vac ~ 485Vac時15kW恒功率輸出
• 最大電流: 50A
• 直流輸入電壓&輸出功率: 300Vdc ~ 750Vdc；15kW恒功率輸出

工作環境

• 相對濕度: ≤95%RH，無冷凝
• 海拔高度: 2000m，2000m以上需要考慮降額使用
• 冷卻方式: 強迫風冷
• 工作溫度: -40℃ ~ +75℃，+55℃以上降額使用

其他參數

• 尺寸: 85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）
• 重量: ≤12kg
• 通信方式: CAN 總線
• 平均無故障時間（MTBF）: >500,000小時
• 滿足規范: GB/T18487、NB/T33001、NB/T33008
• 整流和逆變模式切換時間（電池測試）: 10mS
