太陽能光伏發電系統詳解：獨立系統與并網系統的原理與應用

作為艾麥斯電源（IMAX Power）的電源系統工程師，我經常接觸到太陽能光伏相關的電源轉換和儲能解決方案。今天，從專業工程師的視角，來為大家通俗講解一下太陽能光伏發電系統的基本類型、工作原理和關鍵組件。這類系統是我們綠色能源領域的重要應用，尤其在電源管理、逆變和儲能方面，與我們公司的DC/DC轉換器、逆變器和充電控制器產品高度相關。希望這篇內容能幫助大家更好地理解光伏系統的設計與選型。

1. 太陽能光伏發電系統的分類概述

太陽能光伏發電系統根據應用場景、規模和是否接入電網，主要分為獨立（離網）光伏系統和并網光伏系統兩大類。此外，還有混合型系統，可以結合風能或其他能源，進一步提升穩定性。

• 獨立系統：完全不依賴公共電網，適合偏遠地區、戶外照明或小型家用場景。
• 并網系統：直接與公共電網連接，多余電能可以上網，適用于大型電站或城市屋頂光伏。

兩種系統在電源轉換核心上都有相似之處，但獨立系統更注重儲能，而并網系統強調高效逆變和電網同步。

2. 獨立（離網）光伏發電系統

獨立光伏系統是最常見的“自給自足”型設計，它能將太陽能獨立轉換為可用電能，并在無光照時繼續供電。

典型系統組成：

• 光伏電池方陣：核心發電單元，由多個太陽能電池組件串并聯組成，直接將太陽光輻射轉化為直流電能。效率取決于組件質量和光照條件。
• 蓄電池組：儲能環節，多余電能以化學能形式儲存（常用鉛酸或鋰電池），供夜間或陰雨天使用。這部分是我們工程師重點優化的地方，避免過充/過放以延長電池壽命。
• 充電控制器：系統的“大腦”，負責監控光伏輸入、管理蓄電池充放電過程，并提供過充、過放、短路、反接等多重保護功能。艾麥斯電源的MPPT（最大功率點跟蹤）控制器就是針對這一環節設計的，能顯著提升系統整體效率。
• DC/AC逆變器（變換器）：將直流電轉換為交流電，供家用電器使用。逆變過程包括高頻調制、濾波和升壓，最終輸出純正弦波交流電（與電網同步品質）。如果負載是直流設備，則可省略這一步。
• 負載：實際用電設備，如燈具、電器等。

工作原理： 白天，光伏方陣發電優先供給負載，多余電能通過控制器儲存到蓄電池；夜晚或光照不足時，蓄電池放電供給負載。整個系統強調可靠性和防護，因為沒有電網作為后備。

這種系統規模靈活，從幾瓦的庭院燈到幾十千瓦的戶用系統都很常見。但儲能環節會有一定能量損耗（電池效率約80-95%），這是設計時需要權衡的點。

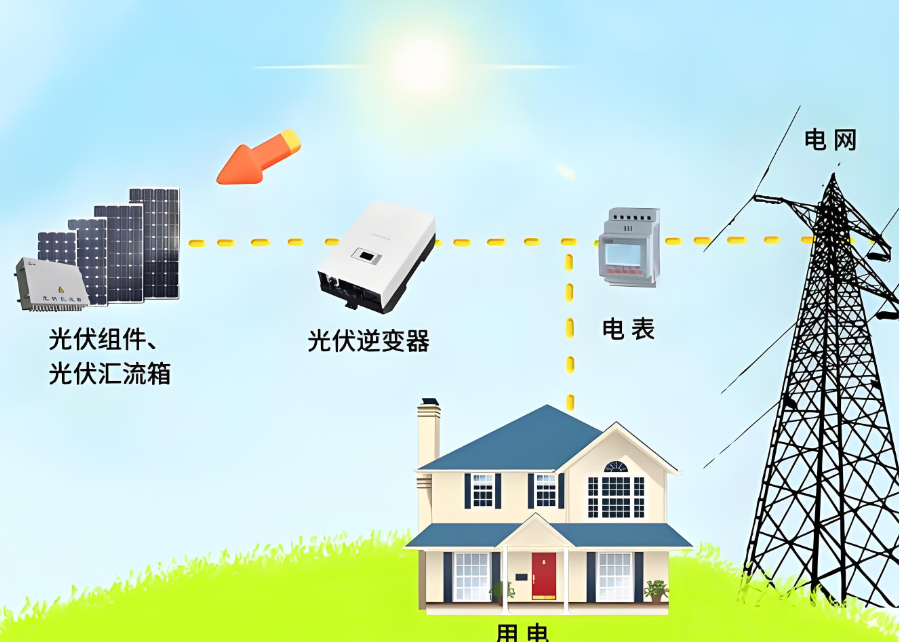

3. 并網光伏發電系統

并網系統是當前主流的大型應用形式，它省去了蓄電池，直接將光伏電能“上網”，顯著降低了成本和復雜度。

典型系統組成：

• 光伏電池方陣：同獨立系統，產生直流電。
• 控制器：主要用于監控和基本保護（部分系統可簡化）。
• 并網逆變器：核心電源轉換設備，將直流電高效轉換為與電網電壓、頻率、相位完全同步的交流電，并具備防孤島、過壓/欠壓等電網保護功能。

常見逆變器類型（根據規模和應用選擇）：

• 集中式逆變器：適用于MW級大型光伏電站，功率大、成本低，但故障影響范圍廣。
• 組串式逆變器：模塊化設計，每組光伏串獨立接入，效率高、陰影影響小，是目前戶用和中小型電站的首選。
• 多組串式逆變器：結合集中和組串優勢，支持更多輸入路數。
• 微型（組件級）逆變器：每個光伏組件配一個小型逆變器，最大化單組件輸出，適合復雜屋頂。

工作原理與優勢： 光伏方陣產生的直流電直接進入并網逆變器，經過高頻轉換、調制和濾波，輸出符合電網標準的正弦交流電。多余電能并入公共電網，本地負載優先使用光伏電，不足部分由電網補充。

相比獨立系統，并網系統的優點明顯：

• 無需蓄電池，減少了儲能損耗（電池充放電損失約10-20%）、空間占用和維護成本。
• 系統容量易擴展，發電穩定性更高。
• 但需嚴格遵守電網接入標準（如諧波、功率因數等），逆變器效率雖高（通常97%以上），仍會有少量轉換損失。

4. 工程師視角的選型建議

在實際項目中，選擇獨立還是并網系統，主要看應用場景：

• 如果是無電網地區（如山區、島嶼），優先獨立系統，并注重儲能和控制器的可靠性。
• 如果有穩定電網，推薦并網系統，能最大化經濟效益。

艾麥斯電源作為專業的電源解決方案提供商，我們的逆變器、MPPT控制器和DC/DC模塊廣泛應用于這些系統中。如果您有光伏電源設計需求，歡迎咨詢——我們始終致力于提供高效、可靠的能源轉換技術。

通過以上講解，希望大家對太陽能光伏發電系統有了更清晰的認識。這不僅是綠色能源的體現，更是電源工程師日常攻克的技術挑戰！
