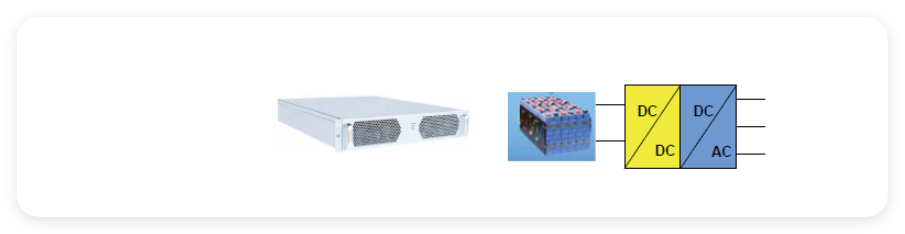

產品描述

模塊化儲能變流器以V2G高頻隔離模塊為基礎構建，兼具高頻隔離與模塊化的雙重優勢。其機柜兼容IBG75027與IBG30050模塊，能夠依據實際需求靈活配置成不同功率等級以及適配不同電池電壓的儲能變流器。該儲能變流器在中功率（500kW以下）場景中應用廣泛，如電池梯次利用、老化回饋負載等領域。

【產品優勢】

更安全可靠

• 全高頻隔離設計：有效保障電池與電網/負載之間的安全隔離。
• 電池友好型設計：采用電池分組接入方式，減少電池的串并聯數量，避免電池環流問題，從而延長電池使用壽命。
• 廣泛兼容性：直流側可兼容不同廠家、不同特性的電池分組接入。
• 電網友好型特性：交流側并聯后呈現單機特性，對電網運行更為友好。

更高效率

電池與電網之間實現高頻隔離，省去了工頻變壓器，高頻隔離技術使效率大幅提升，最高可達95%以上。

更智能友好

• 并離網無縫切換：配合STS模塊，可實現并網與離網狀態的無縫切換。
• 寬電池電壓范圍：覆蓋乘用車（40V~750Vdc）等多個電池電壓等級，滿足多樣化的電池需求。

更低成本

• 節省硬件成本：相較于傳統模塊化儲能，高頻隔離設計省去了工頻變壓器及間接成本（如機柜、風扇等），有效降低系統成本。
• 功能集成優勢：通過一套電路實現充電和逆變兩個功能，充放電功能集于一體，進一步降低成本。

更靈活配置

• 熱插拔設計：模塊采用熱插拔設計，便于系統的靈活配置與維護。
• 按需定制：可根據實際需求靈活配置成不同功率等級和電池電壓等級的儲能變流器。

【應用領域】

儲能（電池梯次利用）

作為模塊化儲能變流器，該產品非常適用于將退役或舊的動力電池進行梯次利用作為儲能設備。其功率范圍覆蓋15kW~250kW，適用于工商業園區的儲能需求。隔離型雙向AC/DC變換器在接入電池后，具有更高的安全性和效率，同時體積更小。配合STS模塊，在電網掉電時可切換至離網供電模式，適用于微電網（如海島、偏遠鄉村等）場景。此外，還可配置成移動儲能設備，適用于G20峰會、博鰲論壇、高考等階段性重要的供電場景。

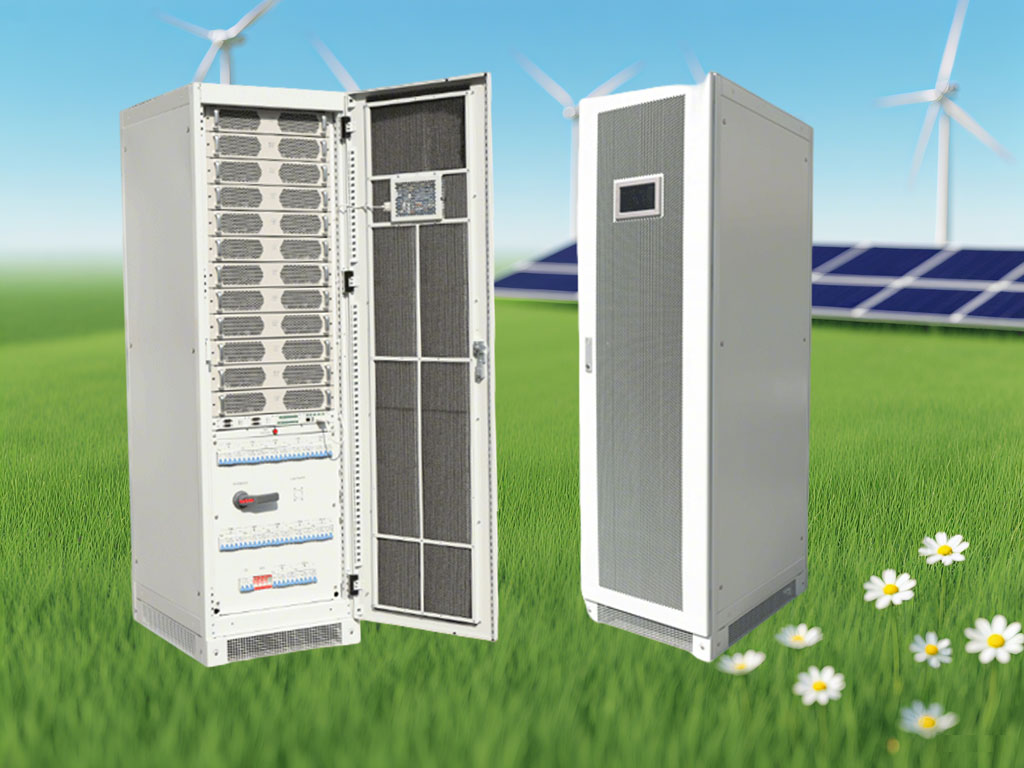

并網型模塊化儲能變流器

電池化成與分容

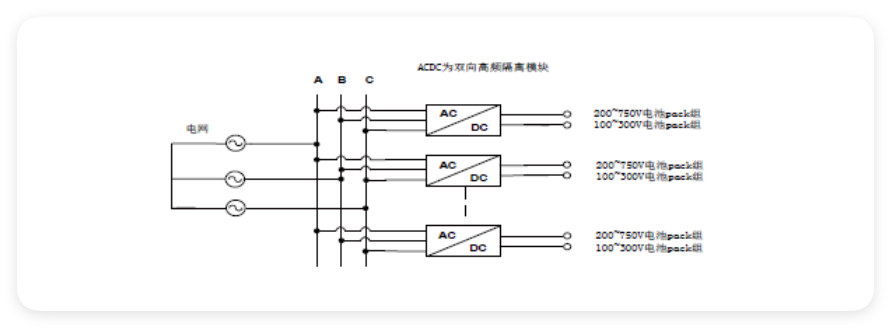

下圖（圖2）展示了雙向高頻隔離電源在電池化成與分容中的應用解決方案。電池pack分組接入模塊，省去了工頻變壓器，使系統效率更高，尺寸更小。

并網型模塊化儲能變流器

直流電源老化

在直流電源老化過程中，將該直流電源接入V2G模塊，可將電能回饋至電網，至少可節約95%的電能，有效降低業主的電費支出，節省生產成本。
