產品特點

高效節能

• 寬恒功率電壓范圍：300Vdc~1000Vdc恒功率輸出
• 超高效率：全SiC設計，峰值效率>97%
• 高功率密度：36W/in³ / 49W/in³，節省空間

安全可靠

• 三相無中線交流輸入：消除中線電流過大的風險，同時降低系統成本
• 能量雙向流動：AC/DC和DC/AC雙向變換，潮流方向變化平滑過渡
• 高頻變壓器隔離：保障雙向變換模塊的高可靠性

智能便捷

• 全數字化控制：雙DSP設計，高可靠性控制
• 支持并離網應用：適應各類應用場景

廣泛適配

• 寬交流電壓范圍：260Vac ~ 530Vac，適應各種電網
• 寬直流電壓范圍：150Vdc~1000Vdc，適配各種動力電池及儲能電池
• 電磁兼容性能優異：滿足EN61000-6-1和EN61000-6-3電磁兼容CLASS B要求

基本參數

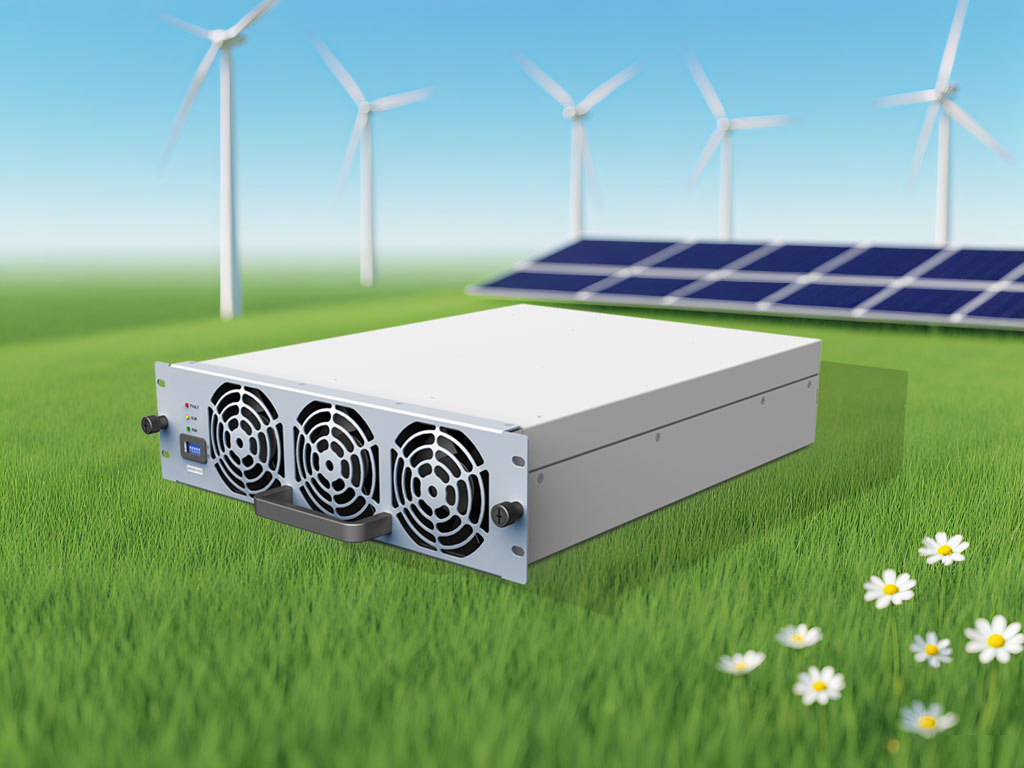

IMAX1K075

• 交流輸入（整流）：260Vac～530Vac；45Hz～65Hz
• 直流輸出（整流）：150Vdc～1000Vdc
• 直流輸入（逆變）：300Vdc～1000Vdc
• 交流輸出（逆變）：260Vac～530Vac；320Vac～530Vac時恒功率輸出
• 轉換效率：滿載效率>96%，峰值效率>97%
• 模塊尺寸：84mm（高）×300mm（寬）×395mm（深）（不含把手及端子凸出部分）
• 是否隔離：是

整流模式

• 穩壓精度：<±0.5%
• 效率：滿載效率>96%，峰值效率>97%
• 穩流精度：≤±1%（輸出負載20%～100%額定范圍）
• 輸出電壓：150Vdc～1000Vdc
• 電流范圍：0～73.3A
• 額定功率：22kW
• 電流失真度THD：<5%（50%～100%滿載輸出功率）
• 功率因數：≥0.99（滿載輸出）
• 輸入電壓/頻率范圍：260Vac～530Vac；45Hz～65Hz
• 輸入電流范圍：0～43A
• 額定電壓：380Vac，3L+PE

逆變模式

• 輸出功率因數：可設置，設置范圍0.8～1，-0.8～-1
• 效率：滿載效率>96%，峰值效率>97%
• 輸出交流電壓&輸出功率：260Vac～530Vac；320Vac～530Vac時恒功率輸出
• THD：<5%
• 輸出交流頻率：50Hz/60Hz
• 額定功率/電流：22kW/33.3A
• 最大電流：73.3A
• 直流輸出功率：22kW恒功率輸出
• 直流輸入電壓：300Vdc～1000Vdc

其他參數

• 尺寸：84mm（高）×300mm（寬）×395mm（深）（不含把手及端子凸出部分）
• 重量：≤16kg
• 通信方式：CAN總線
• 平均無故障時間（MTBF）：>500,000小時
• 滿足規范：TUV UL/CE
• 整流和逆變模式切換時間（電池測試）：10mS

工作環境

• 相對濕度：≤95%RH，無冷凝
• 海拔高度：2000m，2000m以上需要考慮降額使用
• 冷卻方式：強迫風冷
• 工作溫度：-40℃～+75℃，55℃以上降額使用
