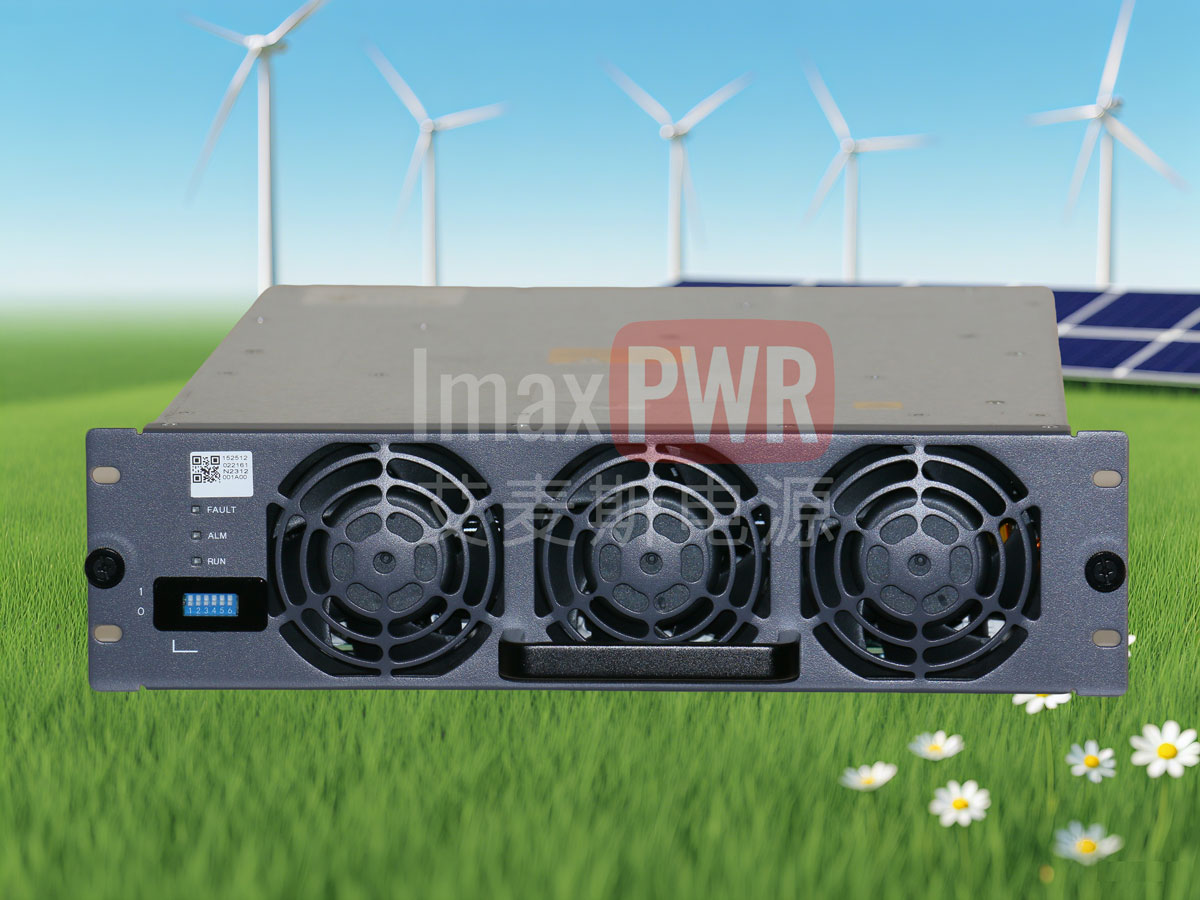

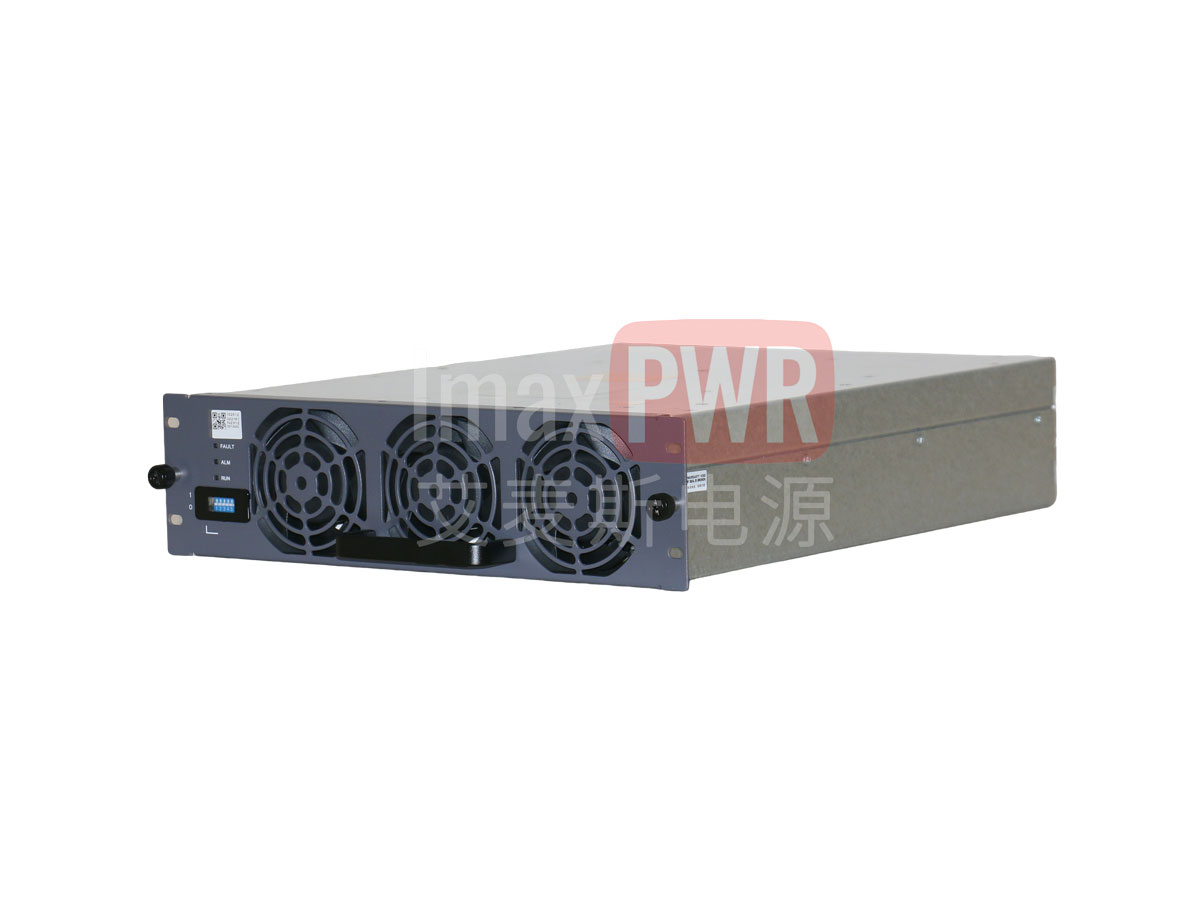

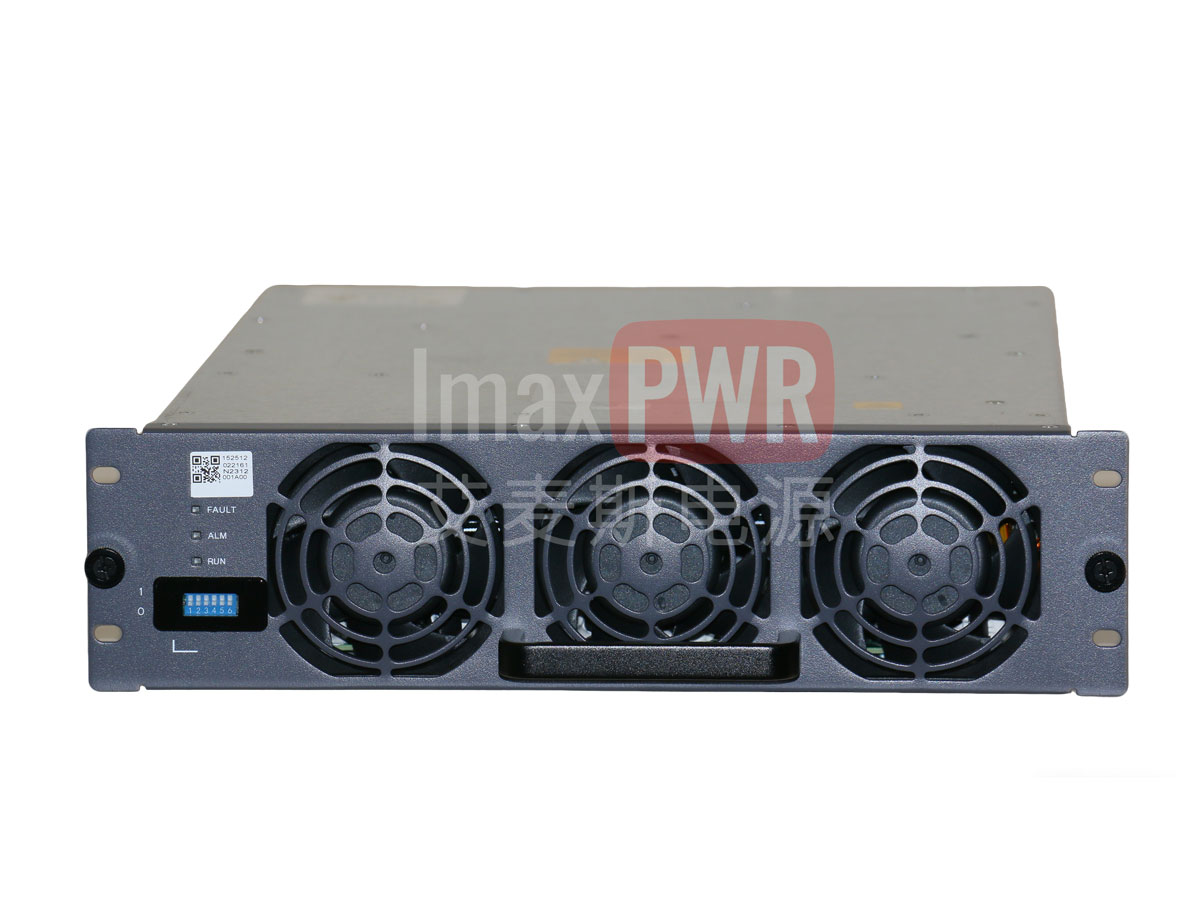

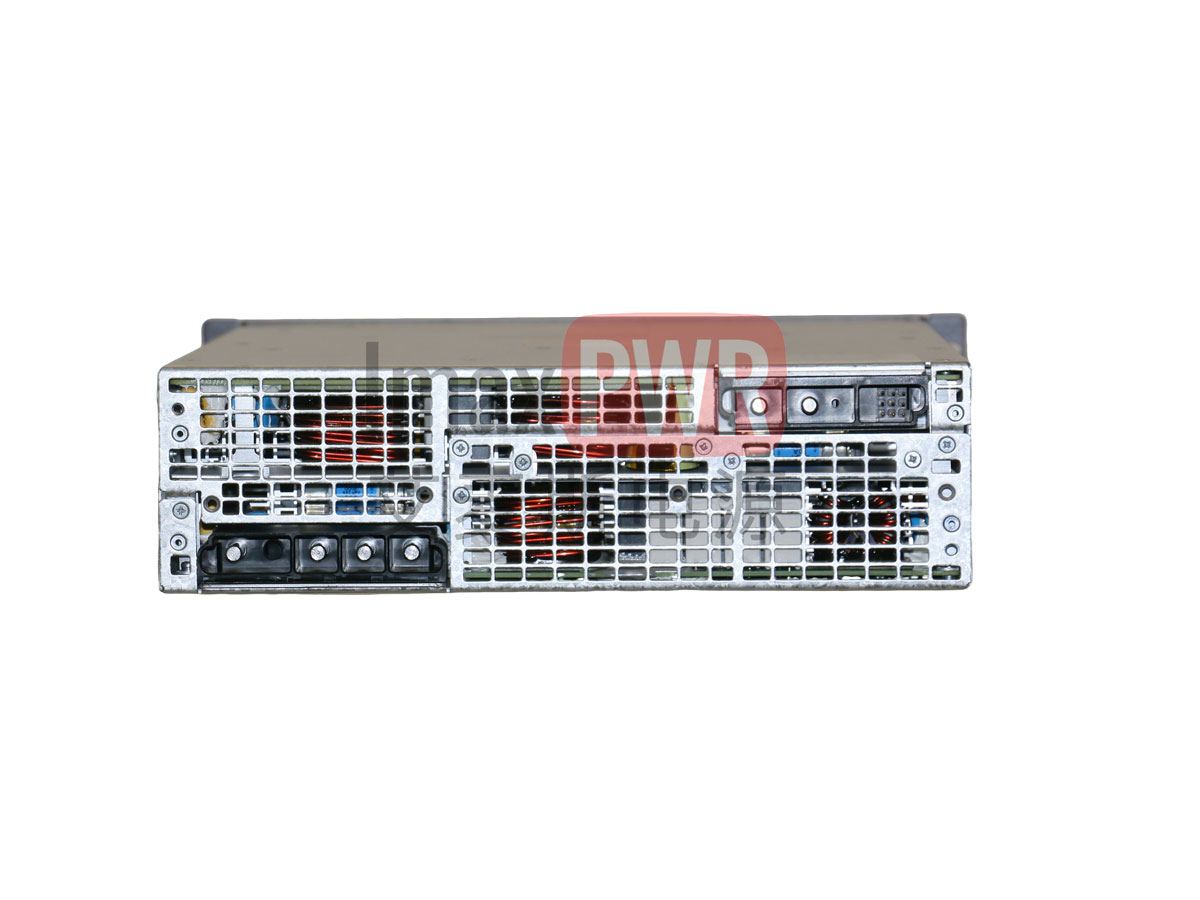

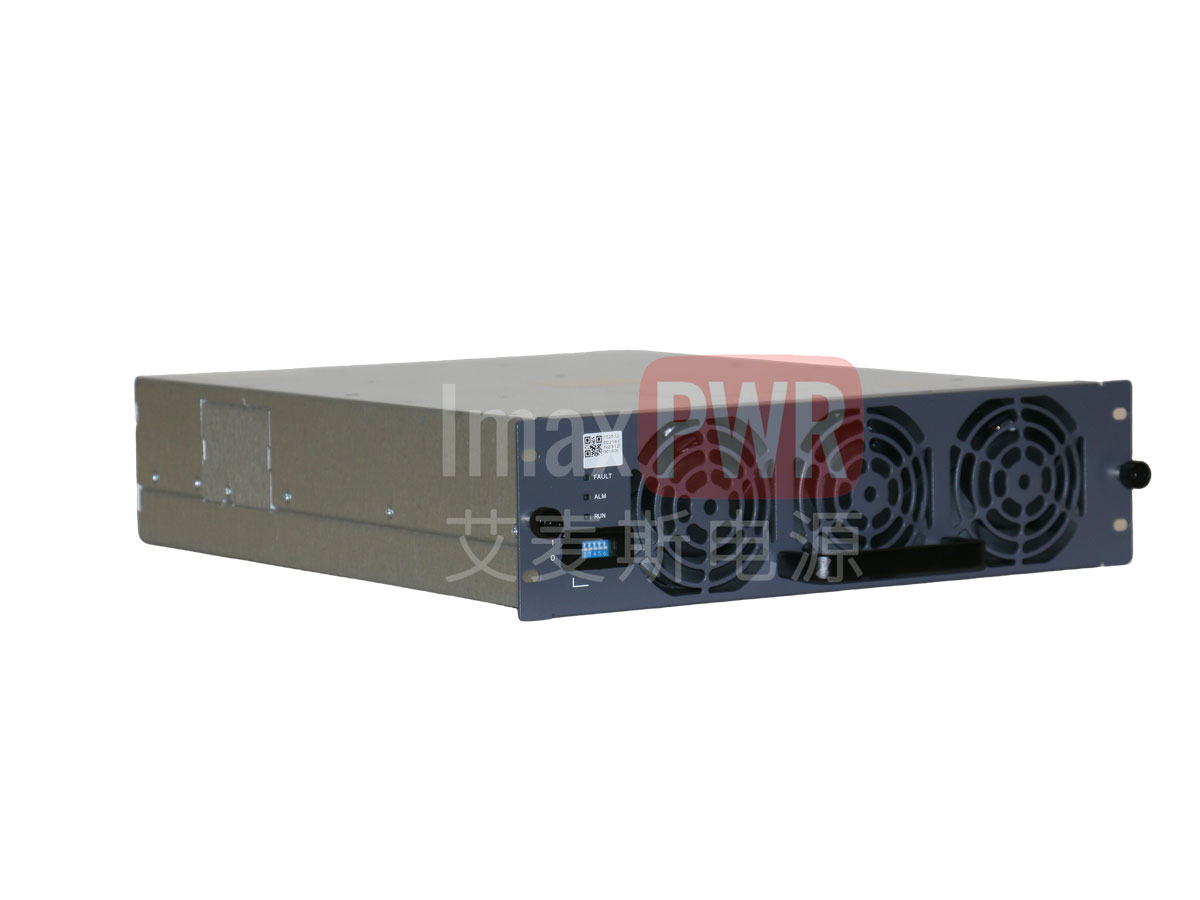

950V70A1000V133A40kW直流DCDC充電模塊BIDC1K0135S2

950V70A1000V133A40kW直流DCDC充電模塊BIDC1K0135S2

聯系電話「同微信」： 180-1875-2807

將直流輸入變換為穩定的直流輸出，為電池提供快速直流充電電流。模塊內部電路主要分為兩部分，第一部分負責將直流輸入電壓整流為內部高壓母線


BIDC1K0135S2 充電模塊產品詳情

一、產品概述

BIDC1K0135S2 是一款高性能的 DC/DC 充電模塊，由艾麥斯（深圳）電源科技有限公司專為電動汽車充電站開發。其主要功能是將直流輸入變換為穩定的直流輸出，為電池提供快速直流充電電流。模塊內部電路主要分為兩部分，第一部分負責將直流輸入電壓整流為內部高壓母線；第二部分負責將內部高壓母線變換、隔離、整流，按不同的監控設定輸出對應的直流電壓/電流。該模塊具備高效率、高防護性能、高功率密度、寬恒功率范圍、低噪聲等優點，高達 950Vdc 輸入，DC 輸出電壓范圍為 150~1000Vdc，功率 40KW。

二、產品特點

  1. 節能環保：全負載范圍高效率運行，超低待機功耗，效率高于 95.5%。
  2. 超寬輸入輸出范圍：直流輸入電壓范圍 300Vdc～950Vdc，適應各種不同輸入環境；輸出電壓范圍 50Vdc - 1000Vdc，滿足多種電動車、電池組快速充電需求。
  3. 寬恒功率輸出：300Vdc - 1000Vdc 恒功率輸出，滿足各類電動車快充需求。
  4. 低壓大電流輸出：300Vdc 以下最大可維持 133.3A 輸出，滿足更多設備快充需求。
  5. 高功率密度：大于 65W/in³，節省樁內空間，減少充電樁占地面積。
  6. 安全可靠
    • 急停功能：快速響應系統緊急停機動作，保障安全。
    • 多種保護功能：具備內置放電電路，自動泄放殘留電荷；電池反灌保護功能有效保護電池，確保系統可靠安全運行；還有輸出過壓、過溫、短路、風扇故障等多方面保護功能。
  7. 低噪聲：模塊噪音模式三檔可設，滿足不同環境下的噪音控制需求。
  8. 智能便捷
    • 風扇轉速上報：方便用戶根據模塊風扇轉速調整整樁風機轉速，優化噪音。
    • 風道智能檢測：智能檢測系統風道流暢度，風道不暢時自動限功率并告警。
  9. 高環境可靠性：關鍵電路灌膠處理，防鹽霧、防潮濕、防霉變等性能顯著提高。

三、產品功能

  1. 熱插拔：采用熱插拔技術，安裝維護方便。在待機狀態下接入或拔出系統，不會引起系統輸出電壓擾動。
  2. 先進的均流技術：模塊間可自動均流，電流不平衡度小于±5%額定電流。
  3. 輸入限功率：輸出功率與輸入電壓相關，不同輸入電壓范圍對應不同輸出功率模式。
  4. 輸出限功率：額定輸入電壓時，不同輸出電壓范圍有對應允許最大輸出功率；模塊具有限流點調節功能。
  5. 溫度限功率：不同環境溫度下，模塊輸出功率有相應限制，具備詳細溫度限功率曲線。
  6. 輸出電壓調節：通過外部監控模塊，可連續調整輸出電壓，范圍為 100Vdc～1000Vdc，最小調節步距為 0.1Vdc。
  7. 風扇控制：內置處理器可根據環境溫度、內部溫度和輸出電流自動調節風扇轉速。
  8. 輸入過壓/欠壓保護：輸入電壓異常時，保護指示燈亮，模塊停止工作，故障消除后可恢復或需監控干預。
  9. 輸出過壓保護：可通過監控模塊設置輸出過壓保護點，觸發后需人工干預或脫離模塊復位。
  10. 過溫保護：環境溫度過高時模塊關機，溫度恢復后需接收開機命令開機。
  11. 內部母線故障保護：內部母線電壓異常時自動關機，故障指示燈亮，短路消除后需監控開機。
  12. 中斷通訊保護：通訊中斷超 10S 模塊關機保護，指示燈閃爍，恢復后按默認參數工作；超 20S 需監控恢復。
  13. 急停保護：有急停信號時模塊關機，無電壓輸出，報警指示燈常亮，信號撤銷后需監控開機。

四、監控性能

充電模塊采用 CAN 總線通信，系統監控可發出模塊開/關機、設置輸出電流緩起功能等多種控制命令/信號，同時可采集充電模塊的輸入電壓、輸出電壓等多方面信息，具體通訊交互信息見相關技術文檔。




類別 名稱 參數
環境條件 工作溫度 -40℃～+75℃，55℃以上需降額使用
儲存溫度 -40℃～+70℃
相對濕度 ≤95%RH，無冷凝
冷卻方式 強迫風冷
海拔高度 低于海拔高度2000m，海拔高度2000m以上需降額使用，建議每升高1km降額10 - 15%；
大氣壓力 79kPa～106kPa
防護等級 IP20
直流輸入 輸入制式 DC+/DC-和 PE
電壓范圍 300Vdc～950Vdc
不工作承受最大靜態電壓 1000Vdc
額定電壓 最大電流 800Vdc，66.6A
直流輸出 待機功耗 <20W@額定800Vdc輸入
電壓范圍 150Vdc～1000Vdc
電流范圍 0～133.3A（限流點可以設）
額定電流 40A （設定限流點需要）
穩壓精度 <±0.5%（150 - 1000V, 0～20MHz）
穩流精度 ≤±1%（輸出負載20％額定電流～最大電流）
負載調整率 ≤±0.5%
啟動超調量 ≤±3%
紋波指標 電壓紋波因數 ≤2%（150 - 1000V, 0～20MHz）
浪涌 EFT 滿足電動汽車非車載整車直流充電機通用技術規范，NB/T 33001-1-2018， NB/T 33008-1-2018
EMC 指標 ESD 8kV/15kV 參考標準：NB/T 33001-1-2018， NB/T 33008-1-2018，GB/T 18487.2-2017
傳導抗擾 3Vrms，0.15～80MHz 參考標準：NB/T 33001-1-2018， NB/T 33008-1-2018，GB/T 18487.2-2017
輻射抗擾 10V，80～2GHz 參考標準：NB/T 33001-1-2018， NB/T 33008-1-2018，GB/T 18487.2-2017
工頻磁場 30A/m 參考標準：NB/T 33001-1-2018， NB/T 33008-1-2018，GB/T 18487.2-2017
傳導發射 Class A，滿足電動汽車非車載整車直流充電機通用技術規范，NB/T 33001-1-2018， NB/T33008-1-2018
輻射發射 Class A，滿足電動汽車非車載整車直流充電機通用技術規范，NB/T 33001-1-2018， NB/T33008-1-2018
其它 安規要求 滿足 IEC61851-1，IEC61851-23，UL2202
效率 ≥97%，@800V≤輸入側≤865Vdc，50%～100%負載；
均流2 在10%～100%負載時，模塊電流均流誤差≤±5％額定輸出電流內
溫度系數（1/℃） ≤±0.01%
啟動時間 正常開機模式：從直流上電到模塊輸出的時間延遲≤3s；輸出電流緩啟：?jiǎn)?dòng)時間可以通過監控模塊設置，默認輸出電流啟動時間3 - 8s
噪聲 不大于65dB（A）（離開前面板1m處）
接地電阻 接地電阻≤0.1Ω，應能承受電流≥80A
絕緣強度 漏電流 漏電流≤3.5mA
浪涌保護 滿足 IEEE C62.41-1991 Class B3 等級，6kV/3kA (1.2/50μs 沖擊電壓和 8/20μs 沖擊電流混合波)
絕緣電阻 直流輸入部分、直流輸出部分對外殼之間以及直流輸入部分對直流輸出部分之間的絕緣電阻≥10MΩ
具體測試要求 直流輸入端子對殼體 3110V 直流電壓 1 分鐘，無擊穿、無飛弧現象，穩態漏電流小于 1mA；直流輸出端子對殼體 3110V 直流電壓 1 分鐘，無擊穿、無飛弧現象，穩態漏電流小于 1mA；CAN 對殼體 707V 直流電壓 1 分鐘，無擊穿、無飛弧現象，穩態漏電流小于 1mA；直流輸入端子對 CAN 6220V 直流電壓 1 分鐘，無擊穿、無飛弧現象，穩態漏電流小于 1mA；直流輸出端子對 CAN 6220V 直流電壓 1 分鐘，無擊穿、無飛弧現象，穩態漏電流小于 1mA；
ROHS R6 √(10 項) ROHS compliance Materials + lead free solder
認證 符合歐盟 ROHS 指令（Directive 2011/65/EU）及其附加指令(EU) 2015/863 和歐盟 REACH 法規(EC) No 1907/2006 及其增補條款要求。
機械參數 尺寸 84mm(高)×300mm(寬)×395mm(深)(不含拉手和插座)
重量 ≤15.5kg
