M120KPV1-M120KPV4艾麥斯非隔離DCDC電源 MPPT模塊 V2.0

聯系電話「同微信」： 180-1875-2807

艾麥斯電源 - 第三代半導體技術，高效率、高防護的光伏發電專用MPPT模塊

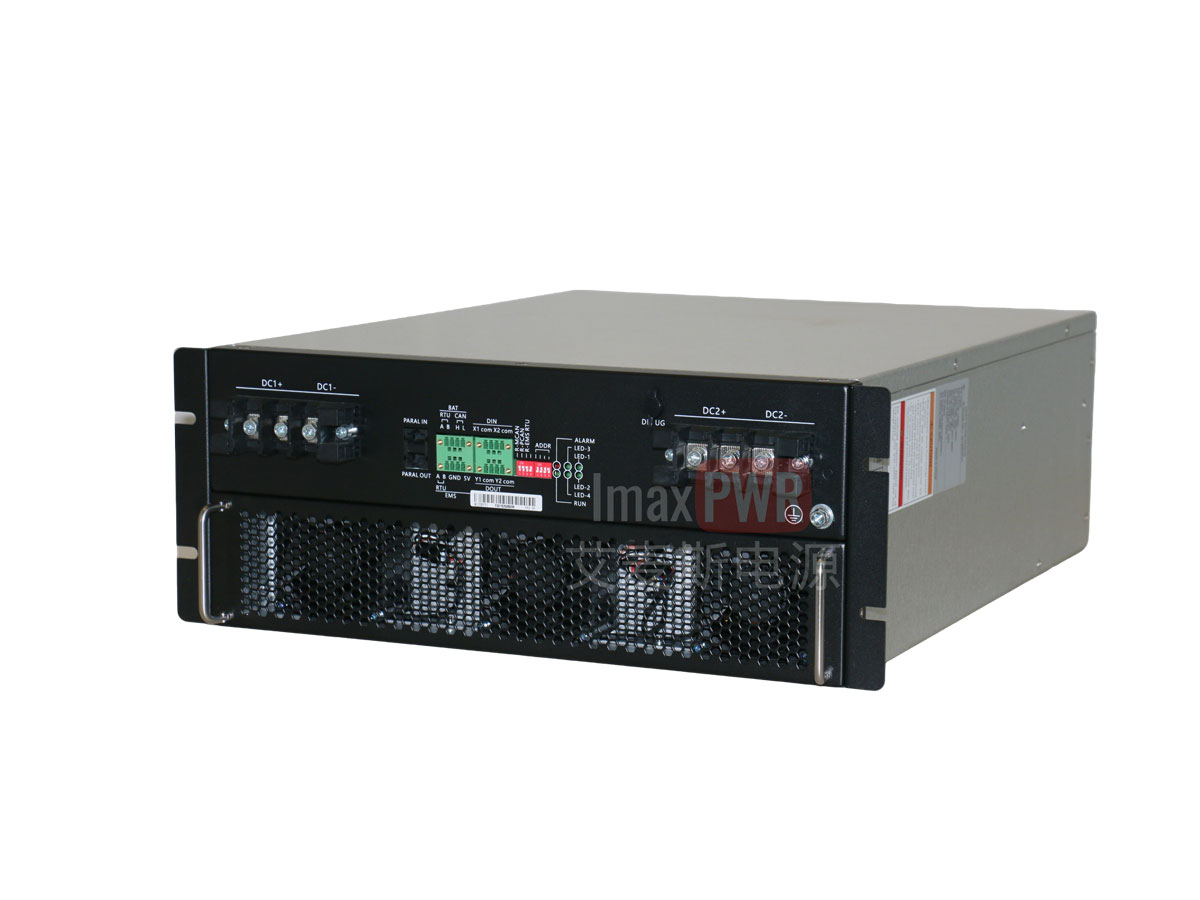

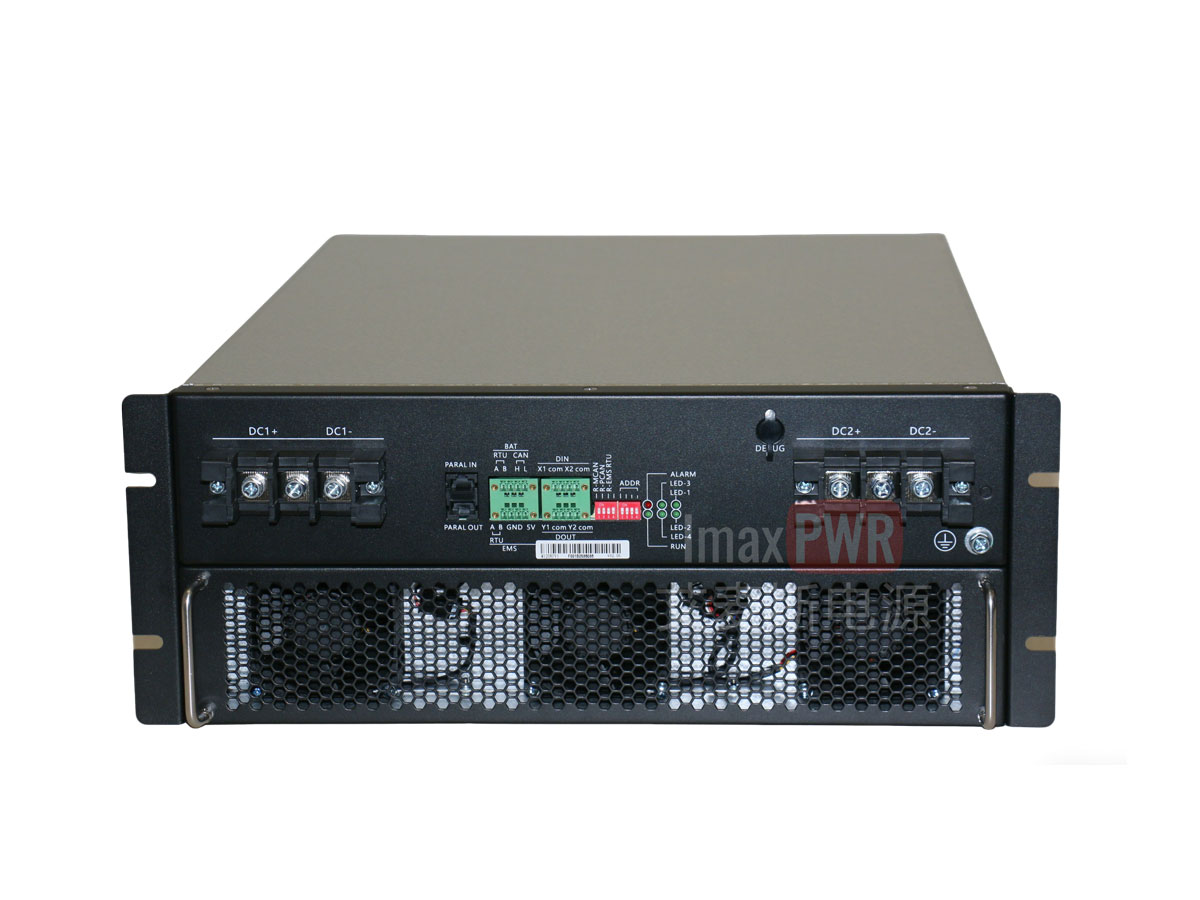

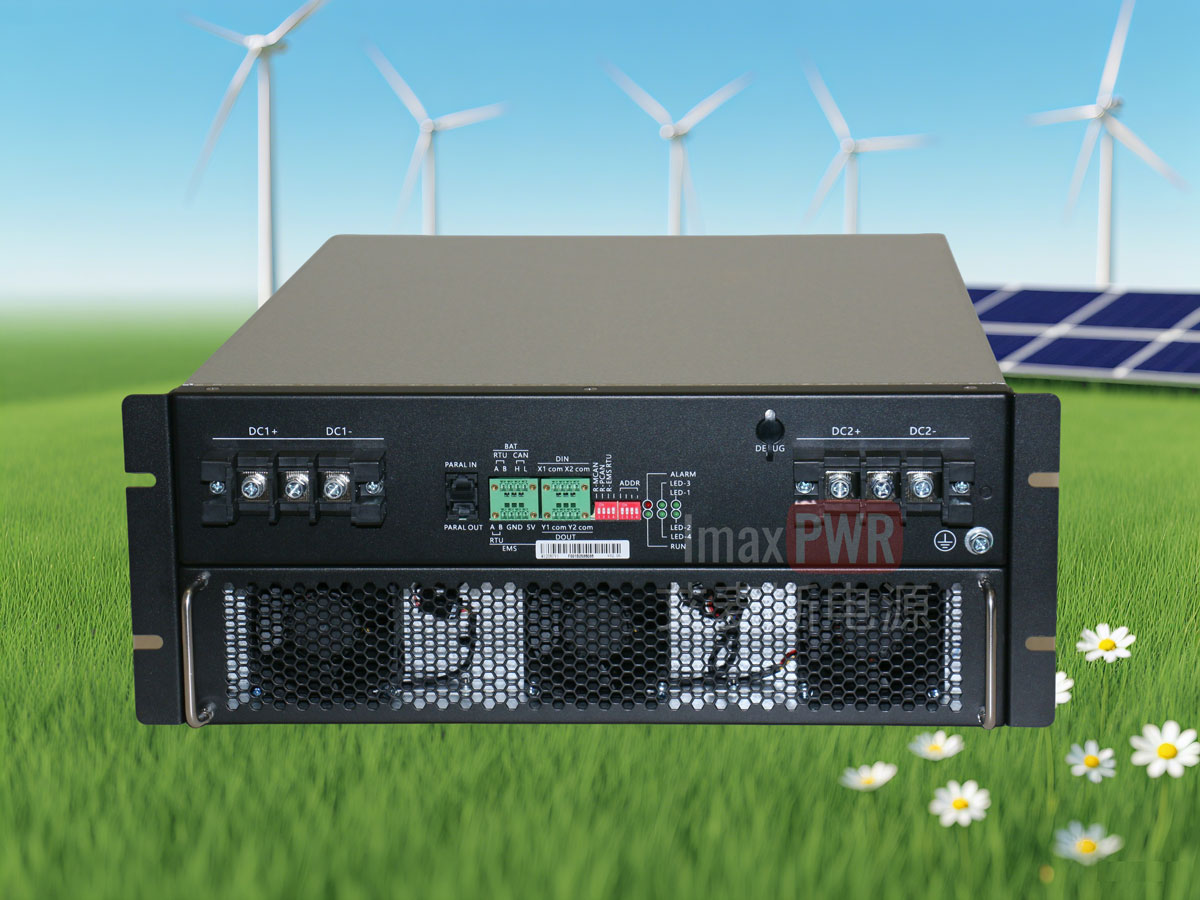

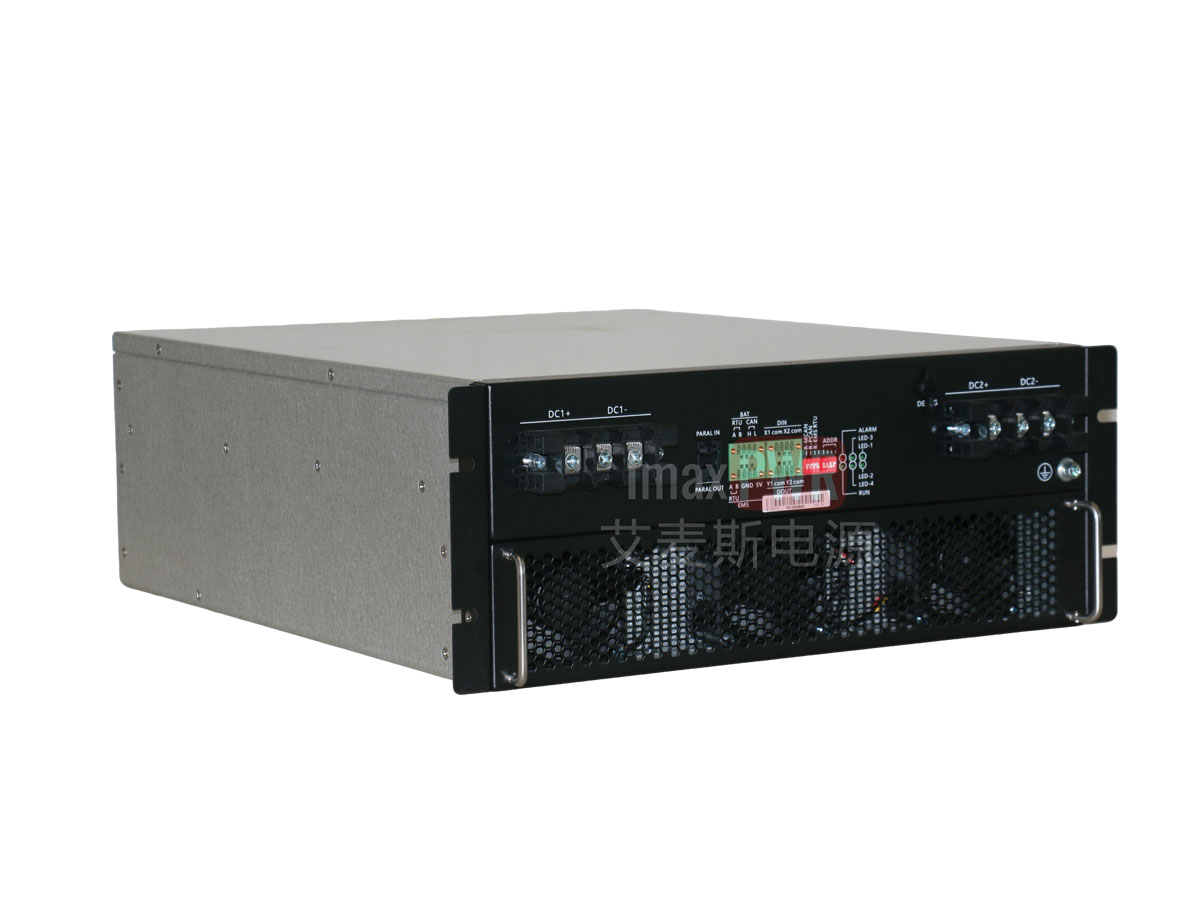

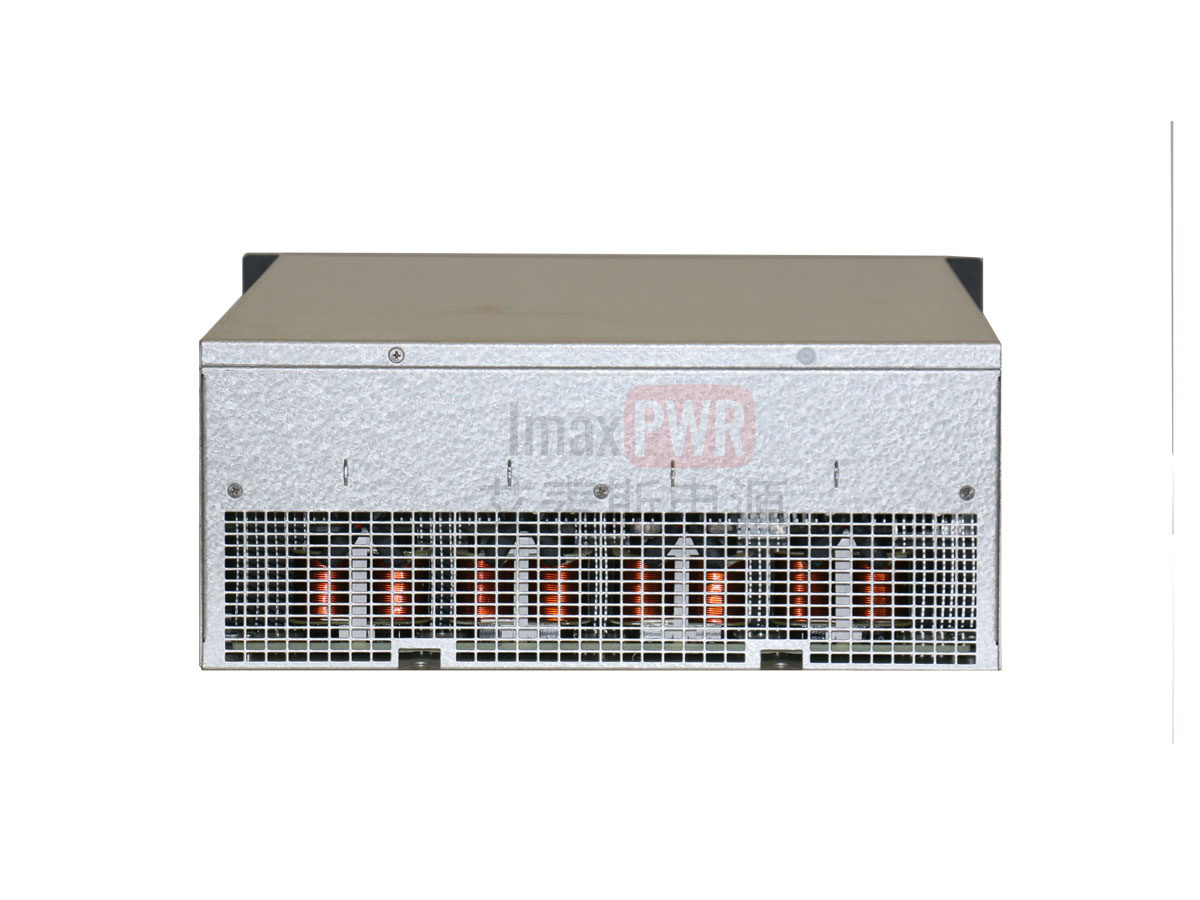

M120KPV1-PV4 120KW非隔離DCDC MPPT模塊

IMAXPOWER艾麥斯電源 - 第三代半導體技術，高效率、高防護的光伏發電專用MPPT模塊

核心特點

高效·高可靠

特性	詳情
低功耗	待機功耗 ≤ 15W，空載運行損耗 < 50W
快速尋優	尋優步長 1s，快速尋找到最大功率點
高效率	最高轉化效率 99.3%
高防護	采用風道隔離方案，核心控制部分防護等級 IP5X
高可靠性	支持電池或變流器異常時，雙方完全脫開

功能特性

特性	詳情
并機功能	支持 15 臺并聯，單機可獨立控制
無縫切換	充放電及各工作模式均可無縫切換

使用便捷性

特性	詳情
高通用性	支持多種通信協議，兼容主流 BMS，可接入 EMS 系統
高可維護性	前接線、前維護設計
故障保護	完善的故障保護與故障記錄功能
寬輸入電壓	適配多種電池電壓配置，滿足不同容量場景需求

電氣拓?fù)渑c安裝尺寸

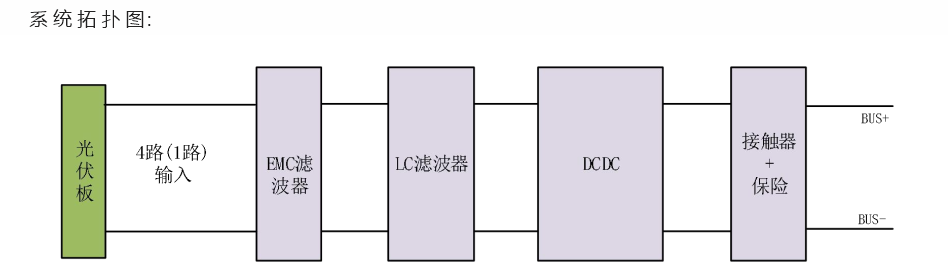

系統拓?fù)鋱D

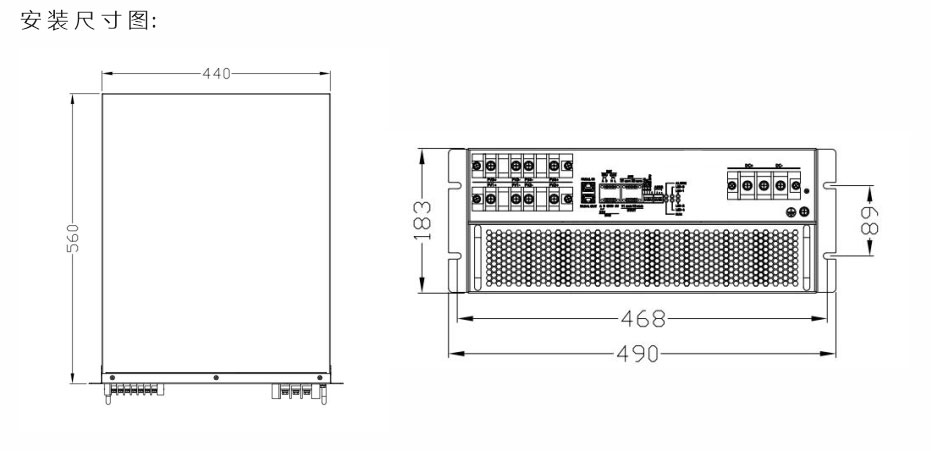

安裝尺寸圖

典型應用場景

光伏發電系統

儲能電站配套

光儲一體化系統

工商業儲能項目

保護與安全設計

多重故障保護
集成過溫、過流、過壓、對地短路保護功能，異常狀態下快速響應，保障設備與系統安全。
風道隔離防護
采用風道隔離方案，核心控制部分防護等級IP5X，有效防塵防潮，適應復雜戶外環境。
異常脫開保護
支持電池或變流器異常時，雙方完全脫開，避免故障擴大，提升系統整體可靠性。
完善的故障記錄
內置故障記錄功能，便于快速定位問題，降低運維成本。

產品規格參數

規格參數	M120KPV1	M120KPV4
PV 參數
額定功率	120kW	-
PV 開路電壓范圍	200V - 900V	-
MPPT 電壓范圍	200V - 850V	-
額定電壓	600V	-
啟動電壓	250V	-
PV 輸入路數	1	4
最大 PV 電流	200A	50A + 50A + 50A + 50A
短路電流	60A × 4	60A × 4
高壓側參數
電壓范圍	500V - 950V	-
額定電壓	680V	-
最大電流	180A	-
系統參數
通訊口	EMS: RS485; 電池: CAN 或 RS485	-
DIDO	DI: 2 路, DO: 2 路	-
最大效率	99.3%	-
安裝方式	插框	-
損耗	待機 < 10W, 空載 < 100W	-
重量	TBD	-
尺寸	WHD: 440×183×560 mm	-
防護	IP5X (核心控制部分)	-
溫度范圍	-30 ~ 60℃	-
濕度范圍	5% ~ 95%	-
冷卻方式	智能強制風冷	-
噪聲	50 dB	-
海拔	4000m (>2000m 降額)	-
保護	過溫、過流、過壓、對地短路保護	-

常見問題

Q1: 模塊支持多少路MPPT輸入？

A: 本系列包含兩種型號，M120KPV1支持1路PV輸入，M120KPV4支持4路PV輸入（每路50A），可根據項目需求靈活選擇。

Q2: 模塊的最高效率是多少？

A: 采用第三代半導體技術，模塊最高轉化效率可達99.3%，大幅提升光伏發電系統的整體能效。

Q3: 模塊支持多少臺并聯？

A: 支持最多15臺模塊并聯，單機可獨立控制，可靈活擴展系統總功率，滿足大型儲能或光伏電站的需求。

Q4: 模塊的防護等級如何？

A: 采用風道隔離方案，核心控制部分防護等級為IP5X，有效防塵防潮，適應戶外及復雜環境使用。

商務與服務信息

聯系電話（同微信）：180-1875-2807（丁生）

質保與售后：提供標準質保服務，全國范圍技術支持與售后響應，保障系統穩定運行。

技術支持：提供專業的技術咨詢、調試指導與遠程支持服務，協助解決項目實施中的各類問題。

定制化方案：可根據您的光伏/儲能項目需求，提供專屬的系統解決方案設計與優化服務。

選型中心：http://www.cbnf.com.cn/html/cpzx/

應用案例：http://www.cbnf.com.cn/html/qyzz/

方案中心：http://www.cbnf.com.cn/html/alfx/

?? 資料下載

★點擊文件名稱即可(查閱）下載相關資料，如有疑問請聯系客服。客服電話： 18018752807
