獨創功能：

• 能量雙向流動：同一模塊實現AC/DC雙向變換功能，潮流方向變化時可平滑過渡
• 直流輸出電壓范圍寬：650Vdc~1000Vdc，適配不同類型電池的充放電需求
• 寬溫度范圍：-40°C～+75°C，+55°C以上降額輸出，適應各種場景下的應用
• 功率密度高：功率密度高達62W/in³，節省系統內空間，減少安裝空間
• 隔離風道與灌膠：隔離風道設計可提高散熱效率，灌膠工藝使得模塊防鹽霧、防潮濕、防霉變等防護能力顯著提高

主要特點：

• 節能環保：模塊能量轉換效率>98.7%，有效提高客戶的盈利能力
• 全數字化控制：雙DSP設計，實現了充電模塊的全數字化控制，確?？刂频母呖煽啃?/li>
• 無損傷熱插拔：模塊具有真正的無損傷熱插拔功能，即插即用
• 多模塊并聯：最多可16個模塊并機工作，適合不同型號退役電池同時使用
• 低待機功耗：待機功耗小于15W，實現節能環保
• 獨特的三防設計：獨特的防鹽霧、防潮濕、防霉變等防護和工藝設計，使模塊適應各種儲能應用場景

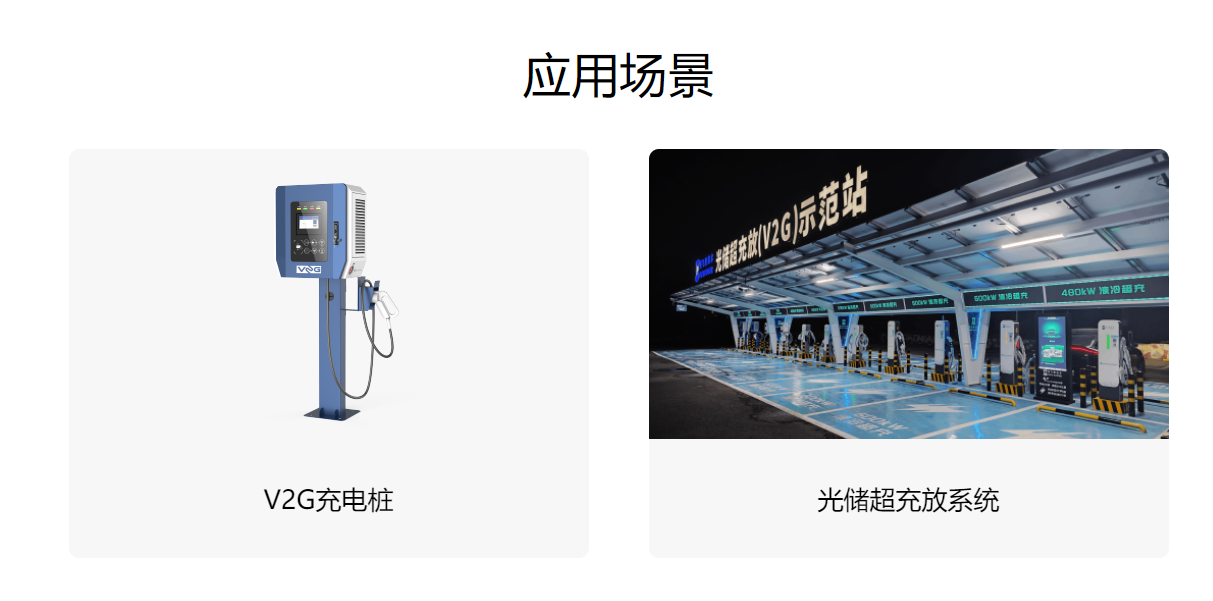

應用場景：

• 儲能系統
• 光儲充一體化系統
• 具有直流母線和儲能的微電網
• 退役電池梯次利用

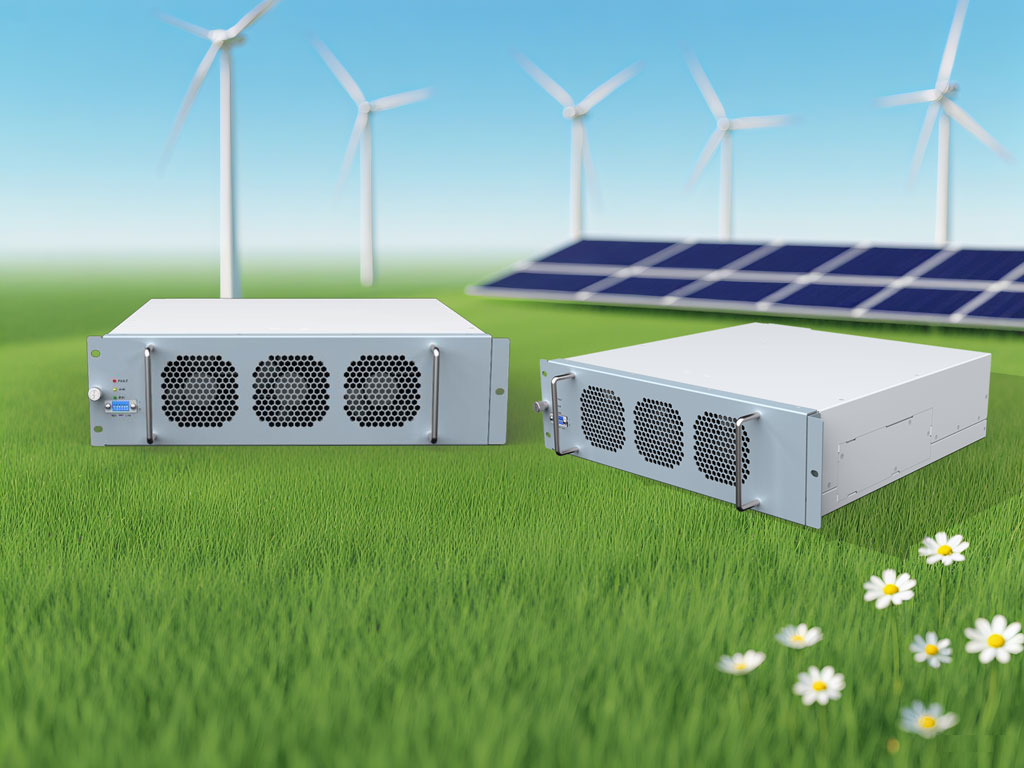

IMAX1K0100

交流輸入（整流）
260Vac~530Vac；45Hz～65Hz

直流輸出（整流）
150Vdc~1000Vdc

直流輸入（逆變）
300Vdc~1000Vdc

交流輸出（逆變）
260Vac~530Vac；320Vac~530Vac時恒功率輸出

轉換效率
滿載效率>96%，峰值效率>97%

模塊尺寸
84mm（高）×300mm（寬）×395mm（深）（不含把手及端子凸出部分）

是否隔離
是

整流模式

穩壓精度
< ±0.5%

效率
滿載效率>96%，峰值效率>97%

穩流精度
≤±1%（輸出負載20%～100%額定范圍）

輸出電壓
150Vdc~1000Vdc

電流范圍
0~100A

額定功率
30kW

電流失真度THD
<5%（50%～100%滿載輸出功率）

功率因數
≥0.99（滿載輸出）

輸入電壓/頻率范圍
260Vac~530Vac；45Hz～65Hz

輸入電流范圍
0~48A

額定電壓
380Vac，3L+PE

逆變模式

輸出功率因數
可設置，設置范圍0.8~1，-0.8~-1

效率
滿載效率>96%，峰值效率>97%

額定功率/電流
30kW/40A

THD
<5%

輸出交流頻率
50Hz/60Hz

輸出交流電壓&輸出功率
260Vac~530Vac；320Vac~530Vac時恒功率輸出

直流輸出功率
100A

直流輸入電壓
300Vdc~1000Vdc

其他參數

尺寸
84mm（高）×300mm（寬）×395mm（深）（不含把手及端子凸出部分）

重量
≤16kg

通信方式
CAN 總線

平均無故障時間 (MTBF)

500,000小時

滿足規范
TUV UL/CE

整流和逆變模式切換時間（電池測試）
10ms

工作環境

相對濕度
≤95%RH，無冷凝

海拔高度
2000m，2000m以上需要考慮降額使用

冷卻方式
強迫風冷

工作溫度
-40℃~+75℃，55℃以上降額使用
