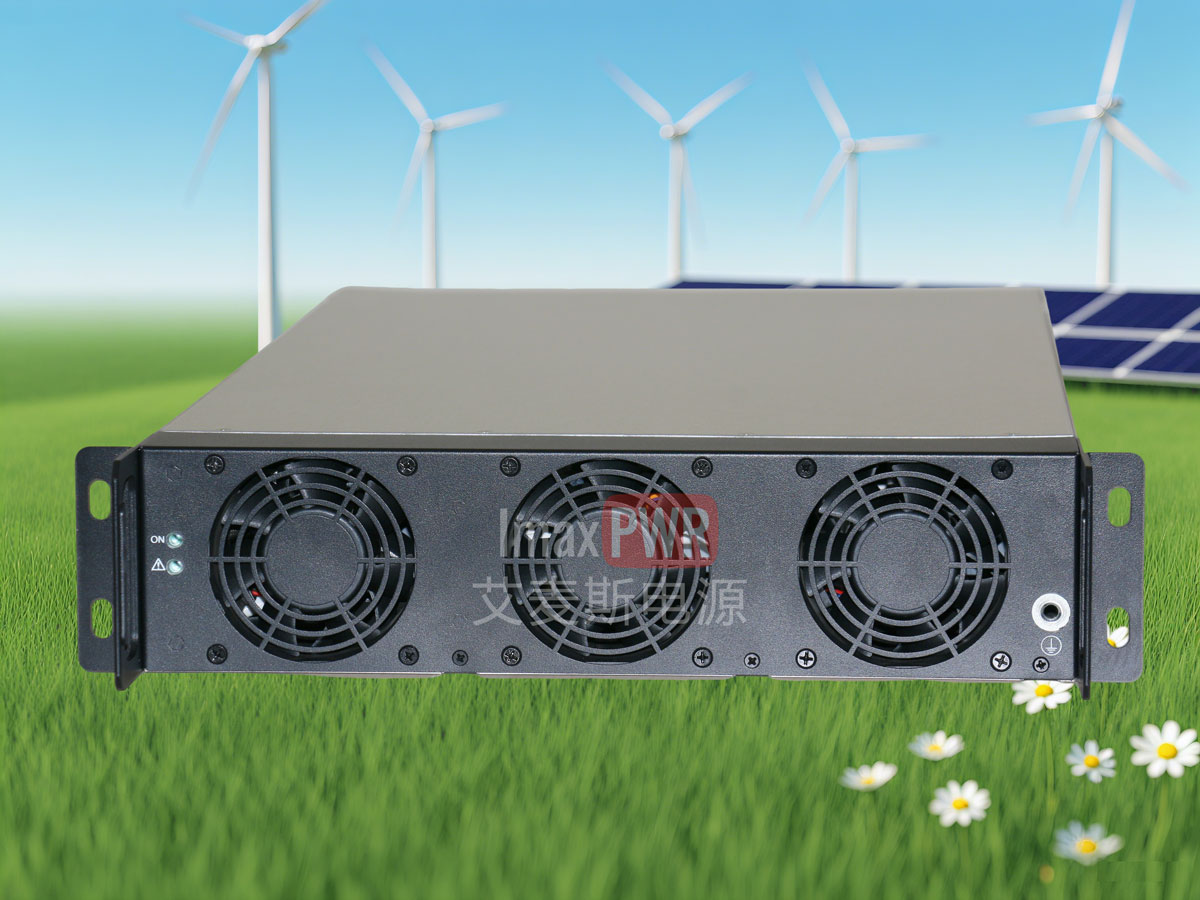

艾麥斯電源250kW雙向DCDC變流器BIDC1000250

艾麥斯電源250kW雙向DCDC變流器BIDC1000250

聯系電話「同微信」： 180-1875-2807

BIDC1000250 為 250kW 全碳化硅雙向 DC-DC 變換器，高效穩定。 支持 150~1000V 寬電壓，適配光伏、鋰電池、鈉電池、超級電容。

BIDC1000250 250kW雙向DC-DC變換器

碳化硅高效雙向功率變換模塊

技術特點

配置靈活
  • 具備雙向升降壓能力
  • 150~1000Vdc寬工作電壓范圍
  • 支持鋰電池、鈉電池、超級電容、光伏等多種輸入
高效率×高功率密度
  • 全碳化硅方案，峰值效率＞99.2%
  • 內部集成控制單元、功率繼電器、熔斷器
  • 13.8kW/L超高功率密度
功能多元化
  • 支持恒壓/恒流/恒功率多種運行模式
  • 具備黑啟動模式
  • 內置MPPT算法
  • 最大支持40臺設備并聯運行
安全可靠
  • 集成過流、過壓、過溫、過載多重防護
  • 雙向短路保護，微秒級故障電流切斷
  • 短路容量I²t＜1600A²·S
  • IEC 62109、IEC 62477、UL1741權威認證

完整技術參數（型號：BIDC1000250）

直流母線側
額定電壓 800VDC
工作電壓范圍 150VDC~1000VDC
額定電流 250A
電壓測量精度 0.5% 滿量程
電流測量精度 1% 滿量程
光伏/電池側
額定電壓 800VDC
工作電壓范圍 150VDC~1000VDC
MPPT電壓范圍 150VDC~900VDC
額定電流 250A
電壓測量精度 0.5% 滿量程
電流測量精度 0.4% 滿量程
功率變換
變換拓?fù)?/td> 智能升降壓雙向變換
最大持續功率 250kW
最高效率 ≥99.2%
輔助電源
輔助供電規格 24VDC±2V，功耗＜150W
保護配置
熔斷器 標配
直流浪涌保護 標配
直流反接保護 標配
絕緣檢測 標配
過欠壓保護 標配
過流/短路保護 標配
過溫保護 標配
機械與環境參數
尺寸（寬×高×深） 350×84×615 mm
整機重量 ＜20kg
工作溫度 -25℃ ~ 60℃
存儲溫度 -40℃ ~70℃
工作濕度 5%~95% 無凝露
冷卻方式 智能強制風冷
運行噪音 ＜85dB
海拔適配 4000m（2000m以上需降額運行）
運行功能
工作模式 恒壓、恒流、恒功率、MPPT
功率動態響應 ＜5ms，10%~90%幅值切換
黑啟動 支持
并聯能力 40臺恒壓模式并聯，不平衡度＜7%
通訊接口 RS-485(Modbus RTU)、CAN、以太網Modbus TCP
認證與標準
安規標準 IEC 62109-1、IEC62477-1、UL1741
沖擊與振動 運行：IEC60721-3-3 3m12；運輸：IEC60721-3-2 2M5
EMC電磁兼容 IEC61000-2、IEC61000-4、FCC Part15
環境標準 IEC60068

典型系統應用拓?fù)?/h2>
并網光伏+儲能直流母線架構
公用電網
↓
AC/DC整流單元
↓ 直流總母線
BIDC變換模塊
↓
光伏陣列
BIDC變換模塊
↓
光伏陣列
BIDC變換模塊
↓
光伏陣列
BIDC變換模塊
↓
儲能電池
BIDC變換模塊
↓
儲能電池
BIDC變換模塊
↓
儲能電池

該可擴展直流母線架構，支持多臺BIDC1000250變換器并聯拓展光伏組串與儲能電池組，適配大型工商業儲能電站場景。

常見問題

這款雙向DC-DC變換器峰值效率能達到多少？
整機采用全碳化硅功率器件方案，峰值轉換效率高于99.2%。
最多可以多少臺設備并聯運行？
最大支持40臺模塊恒壓模式并聯運行，并聯電流不平衡度控制在7%以內。
設備是否支持離網黑啟動工作？
支持，標配黑啟動功能，可適配離網微電網、應急后備供電場景。
設備具備哪些通訊協議接口？
標配RS485 Modbus RTU、CAN總線、以太網Modbus TCP，可遠程監控、下發控制指令。
