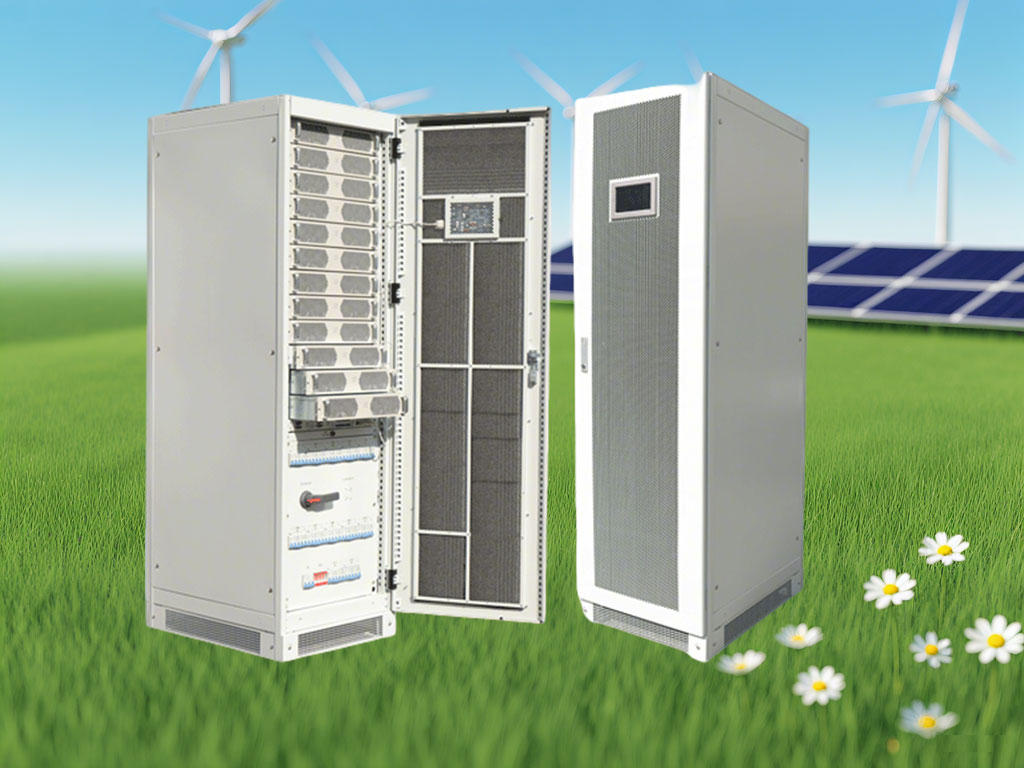

本模塊化儲能變流器基于V2G高頻隔離模塊精心構建，完美融合高頻隔離與模塊化的雙重優勢。其機柜具備出色的兼容性，可適配75027與30050模塊，能夠依據多樣化的實際需求，靈活配置成不同功率等級以及適配不同電池電壓的儲能變流器。整機全功率回路經過獨立抗干擾設計，工業復雜電磁環境穩定運行。

當與STS配合使用時，該產品能夠?qū)崿F(xiàn)并離網的無縫切換，有力確保負載持續穩定供電，不會出現斷電情況。這款并離網儲能變流器在中功率場景中應用極為廣泛，涵蓋微網、經常出現掉電現象的弱電網地區以及用戶側儲能等領域。

• 安全可靠性能卓越
  全高頻隔離保障：采用全高頻隔離設計，為電池與電網/負載之間構建起可靠的安全屏障；電池友好接入：電池以分組形式接入，有效減少電池的串并聯數量，成功規避電池環流問題，顯著延長電池使用壽命；廣泛兼容特性：直流側可兼容不同廠家、不同特性的電池分組接入，滿足多樣化的電池應用需求；電網友好特性：交流側并聯后呈現單機特性，對電網運行更為友好，保障電網穩定；整機獨立抗干擾回路設計，適配廠區、變電站復雜電磁工況。
• 高效能量轉換
  電池與電網之間實現高頻隔離，省去了工頻變壓器，憑借高頻隔離技術，能量轉換效率大幅提升，搭載SiC器件最高可達95%以上，有效降低長期運行能量損耗與電費成本。
• 智能友好體驗
  無縫切換功能：配合STS模塊，可輕松實現并離網的無縫切換，確保供電的連續性；寬電壓適配范圍：覆蓋乘用車（100V~750Vdc）等多個電池電壓等級，具備寬泛的電池電壓適應能力，完美適配梯次動力電池。
• 成本優勢顯著
  相較于傳統的模塊化儲能方案，高頻隔離設計省去了工頻隔離變壓器以及間接成本（如機柜、風扇等），大幅降低系統整體采購與集成成本。
• 靈活便捷配置
  標準機架安裝：支持19英寸標準機架安裝，結構緊湊，節省機房空間；熱插拔設計：模塊采用熱插拔設計，便于系統的靈活配置與維護，提高運維效率；按需定制配置：可根據實際需求靈活配置成不同功率等級和電池電壓等級的儲能變流器，滿足個性化應用需求。

• 儲能（電池梯次利用）
  本產品作為模塊化儲能變流器，是退役或舊動力電池梯次利用為儲能設備的理想選擇。其功率范圍覆蓋15kW~200kW，高度契合工商業園區的儲能需求。靈活嵌入式解決方案：提供靈活的嵌入式PCS解決方案，為核心PCS模塊，方便系統集成商根據不同需求靈活設計各類形式的儲能系統。安全高效接入：隔離型雙向AC/DC變換器接入電池后，安全性更高，效率更優，且體積更小，節省空間。微電網適用場景：配合STS模塊，在電網掉電時可迅速切換至離網供電模式，適用于微電網（如海島、偏遠鄉村等）場景，保障電力供應的穩定性。寬電壓適配優勢：寬電壓范圍特性使其非常適合退役動力電池的梯次應用。移動儲能配置：可配置成移動儲能設備，適用于G20峰會、博鰲論壇、高考等階段性重要的供電場景，為關鍵活動提供可靠的電力保障。

BAC200K750/BAC150K350采用高頻隔離雙向AC/DC拓?fù)?，支持并網充電、并網V2G放電、離網V2L獨立供電三種工作模式，高低壓完全隔離，全回路獨立抗干擾，能量雙向可控流轉。

工作邏輯說明：
1.并網充電：三相交流電經高頻隔離AC/DC變換，輸出適配梯次電池的直流電壓，為電池簇充電；
2.V2G并網放電：電池直流電能經隔離逆變升壓，回饋至三相電網，實現工商業削峰填谷、新能源消納；
3.V2L離網模式：電網斷電后STS快速切換，模塊獨立輸出標準三相交流電，持續保障廠區、活動現場關鍵負載不間斷供電；
4.整機功率、通訊回路全部獨立抗干擾布線，抑制電網諧波、空間電磁輻射干擾，適配戶外、老舊弱電網等惡劣工況。

BAC200K750/BAC150K350搭載硬件極速保護電路+全數字DSP實時監測雙重防護架構，整機功率、通訊回路獨立抗干擾設計，故障微秒級封鎖功率回路，全方位防護電網、梯次電池與整機設備安全：

• 多級電氣故障硬件防護
  集成硬件級過壓、過流、輸出短路保護，實時采集交流電網、電池側電壓電流，出現異常立即封鎖功率器件驅動，杜絕電池過充過放、器件擊穿起火風險，適配一致性參差不齊的梯次動力電池。
• 高頻隔離絕緣安全屏障
  整機全鏈路高頻隔離架構，完全隔斷高壓電網與低壓電池簇，杜絕高低壓絕緣擊穿、漏電串電隱患，大幅提升梯次儲能系統整體安全等級。
• 電網孤島與寬溫?zé)岜Ｗo(hù)
  內置防孤島保護邏輯，電網斷電快速切離并網回路，避免反送電傷人；智能風冷散熱系統，55℃以上自動線性降額，極端高溫停機保護，-30℃低溫可穩定啟動。
• 電池分組環流抑制防護
  電池分組獨立接入控制，每組獨立優化管理，從底層硬件規避電池串并聯環流，延緩梯次電池衰減，延長整套儲能電池使用壽命。

BAC200K750 / BAC150K350高頻隔離PCS可搭配公司全系列儲能設備，搭建梯次電池儲能、微網、移動儲能完整系統：
