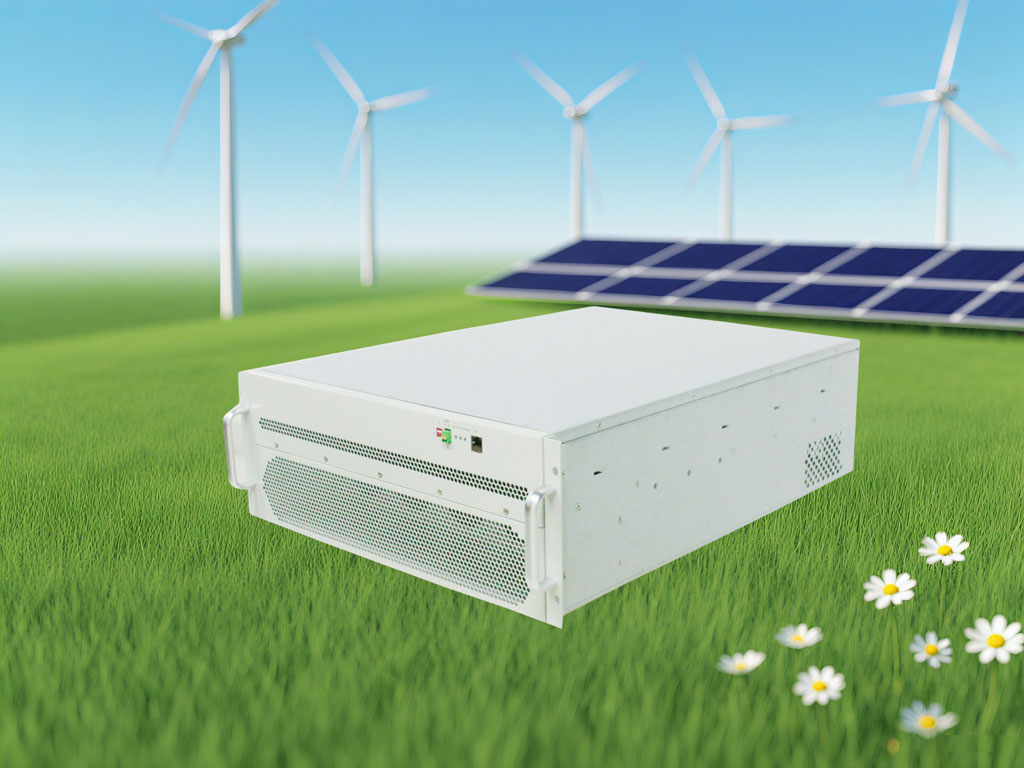

125kW950Vdc/BAC125K950C艾麥斯雙向非隔離儲能變流器模塊PCS模塊 ACDC模塊

聯系電話「同微信」： 180-1875-2807

該電源廣泛應用于削峰填谷、光儲直柔、光儲柴等眾多領域，整機全功率回路經過獨立抗干擾設計，工業復雜電磁環境穩定運行，是工商業儲能的首選PCS產品。

BAC125K950C 125kW SiC雙向儲能變流器模塊

產品概述

該儲能變流器模塊采用 SiC 器件，達成交流與直流的雙向變換，效率頗高，且變換器能量可雙向流動，能實現充放電自動轉換；具備并離網與模塊并聯功能；支持 RS485/CAN/Ethernet/干接點通信，便于和第三方設備進行通訊與控制。

典型應用場景

工商業削峰填谷儲能電站

光儲直柔一體化直流耦合系統

光儲柴離網備用微電網

大型工商業光儲一體化機柜

分布式光伏配套儲能系統

廠區應急不間斷供電儲能

核心功能與產品優勢

更安全可靠

支持的直流電壓范圍更寬，為 600~950Vdc，能夠適配多種容量Ah電池系統；采用 DSP+CPLD 的全數字控制，具備多重多級的軟硬件過流、過壓、過溫保護，安全可靠；電池一簇一管理，一簇一優化；產品穩定可靠，環境適應能力佳，電網適應能力強；整機全回路獨立抗干擾設計，適配戶外廠區、變電站等復雜電磁工況。
更高運行轉換效率

采用第三代功率半導體 SiC 器件，最高效率達 98.7%，相較于傳統的 IGBT 整機效率更高，產品損耗低，可節省電費，工商儲項目回本周期短、收益率更高；充放電峰值效率可達98.7%，大幅降低長期運行能耗成本。
智能友好，集成便捷

配合 STS 靜態切換模塊，支持并網、離網工況無縫切換；功率密度高，產品尺寸緊湊小巧，便于系統集成商整體機柜布局壓縮尺寸；支持 CAN、RS485、Ethernet、干接點等多種通訊接口，可無縫對接第三方儲能EMS、BMS、遠程監控平臺。
靈活擴容并聯

模塊支持多機并聯擴容，均流控制穩定，可按需堆疊功率搭建兆瓦級工商業儲能系統；支持熱插拔維護，單模塊故障無需整套儲能系統停機檢修，降低運維停工損失。

電氣拓?fù)渑c工作模式

BAC125K950C采用SiC雙向三電平拓?fù)浣Y(jié)構，支持并網充電、并網放電、離網獨立供電三種工作模式，高低壓回路隔離設計，全鏈路抗干擾處理，能量雙向可控流轉。

工作邏輯說明：
1.并網充電：三相交流電經SiC三電平整流，變換至電池直流電壓，為儲能電池簇充電；
2.并網放電：電池直流電能經SiC逆變升壓，回饋至三相電網，實現削峰填谷、新能源消納；
3.離網V2L模式：電網斷電后STS切換，模塊獨立輸出標準三相交流電，持續為廠區關鍵負載供電；
4.整機功率回路、通訊回路全部獨立抗干擾設計，抑制電網諧波、電磁輻射干擾，長期穩定運行。

技術規格參數

基礎產品信息
產品名稱	125kW 儲能變流器模塊
產品型號	BAC125K950C
充電工況 - 交流側參數
額定電網電壓	400Vac（380/400/415Vac 軟件可設）
電網電壓范圍	304Vac～485Vac
電網電壓頻率	50/60±5%（50Hz/60Hz兩種模式自適應）
電壓制式	三相四線或三相五線
輸入額定電流	181A
功率因數	≥0.99，滿載
電流諧波	<3%，滿載
充電工況 - 電池直流側參數
輸出電壓范圍	600～950Vdc
輸出最大電流	198A Max
額定充電功率	125kW
功率降額規則	600Vdc～630Vdc輸入時，線性降額；630Vdc～950Vdc輸入時，滿載輸出
最高充電效率	98.8% Max
穩壓精度	±0.5%
穩流精度	±1%
紋波系數	<1%Vo
放電工況 - 電池直流側參數
電池電壓工作范圍	600～950Vdc
最大放電電流	198A Max
并網放電 - 交流側參數
電網電壓范圍	304Vac～485Vac
電網電壓頻率	50/60±5%
額定輸出功率	125kVA Max
放電功率降額規則	304Vac～360Vac輸入時，線性降額；360Vac～485Vac輸入時，滿載輸出
最高放電效率	98.5% Max
整機保護功能清單
全套保護	過欠壓保護、過流保護、短路保護、過溫保護、防孤島保護、浪涌保護、直流反接保護
整機環境與物理參數
工作溫度區間	-35～60℃，45℃以上輸出功率降額
儲存溫度	-40～75℃
運行噪聲	<68dB
整機尺寸（寬深高，不含把手）	500mm675mm200mm
整機重量	50Kg
防護等級	IP20（單模塊標準配置）
冷卻方式	智能調速，強制獨立風道風冷
通訊接口與執行標準
通訊接口	RS485、CAN、Ethernet、干接點
符合國標標準	GB/T 34120-2023、GB/T 34133-2023
國際EMC安規標準	EN 62477、EN IEC 61000

保護與安全體系

BAC125K950C采用硬件極速保護電路+雙DSP軟件實時監測雙重防護架構，整機功率、通訊回路全部獨立抗干擾設計，故障微秒級封鎖功率器件，全方位保護電網、儲能電池與設備本體安全：

全維度電氣故障硬件防護

集成硬件級過欠壓、過流、輸出短路、直流反接保護，實時采集交流電網、電池側電壓電流，出現異常立即封鎖SiC功率器件驅動，避免器件擊穿、電池過充過放損壞。
孤島與電網擾動防護

內置防孤島保護邏輯，電網斷電后快速切離并網通道，防止孤島反送電危害運維人員安全；寬幅電網電壓、頻率適配范圍，電網驟升驟降、短時閃斷時維持穩定運行。
浪涌與絕緣安全防護

輸入輸出端配備浪涌吸收電路，抵御戶外雷擊、電網沖擊；內置母線絕緣監測邏輯，絕緣異常主動告警停機，適配工商業戶外儲能復雜工況。
熱管理寬溫降額保護

獨立風道智能調速風冷散熱系統，實時監測SiC功率器件、變壓器溫度；環境溫度超過45℃自動線性降額輸出，極端高溫下整機停機保護；-35℃低溫可穩定啟動，適配北方低溫儲能場景。

常見技術問題

1、模塊支持多機并聯擴容嗎，并聯均流穩定性如何？

硬件原生支持多臺模塊并聯擴容，內置高精度數字均流控制，負載不均流誤差極??；支持熱插拔在線更換故障模塊，無需整套儲能系統停機，大幅降低工商業儲能項目運維停工損失。

2、SiC器件對比傳統IGBT方案核心優勢是什么？

第三代SiC碳化硅開關損耗極低，整機峰值效率98.8%，相比IGBT方案效率提升2%~3%；同等儲能容量下年發電量更高，散熱負載更小，整機體積重量更緊湊，長期運行電費損耗更低，縮短儲能項目回本周期。

3、是否支持并網、離網無縫切換，搭配什么配件？

支持并離網無縫切換，需配套STS靜態切換開關模塊；電網正常運行時工作在并網削峰填谷模式，電網斷電瞬間自動切換離網V2L模式，持續為廠區關鍵負載供電。

4、整機通訊接口支持哪些協議，能否對接第三方儲能平臺？

標配RS485、CAN、以太網、干接點四路通訊，支持標準Modbus RTU/TCP、儲能行業專用通訊協議，可無縫對接第三方BMS、EMS能量管理平臺、遠程監控上位機。

5、是否支持項目定制化規格開發？樣機采購政策如何？

支持工商業儲能項目定制開發，可調整電池電壓區間、電網制式、額定功率、通訊協議、散熱方案；可提供完整規格書、通訊協議文檔、拓?fù)鋱D紙等全套技術資料，樣機按需采購。
