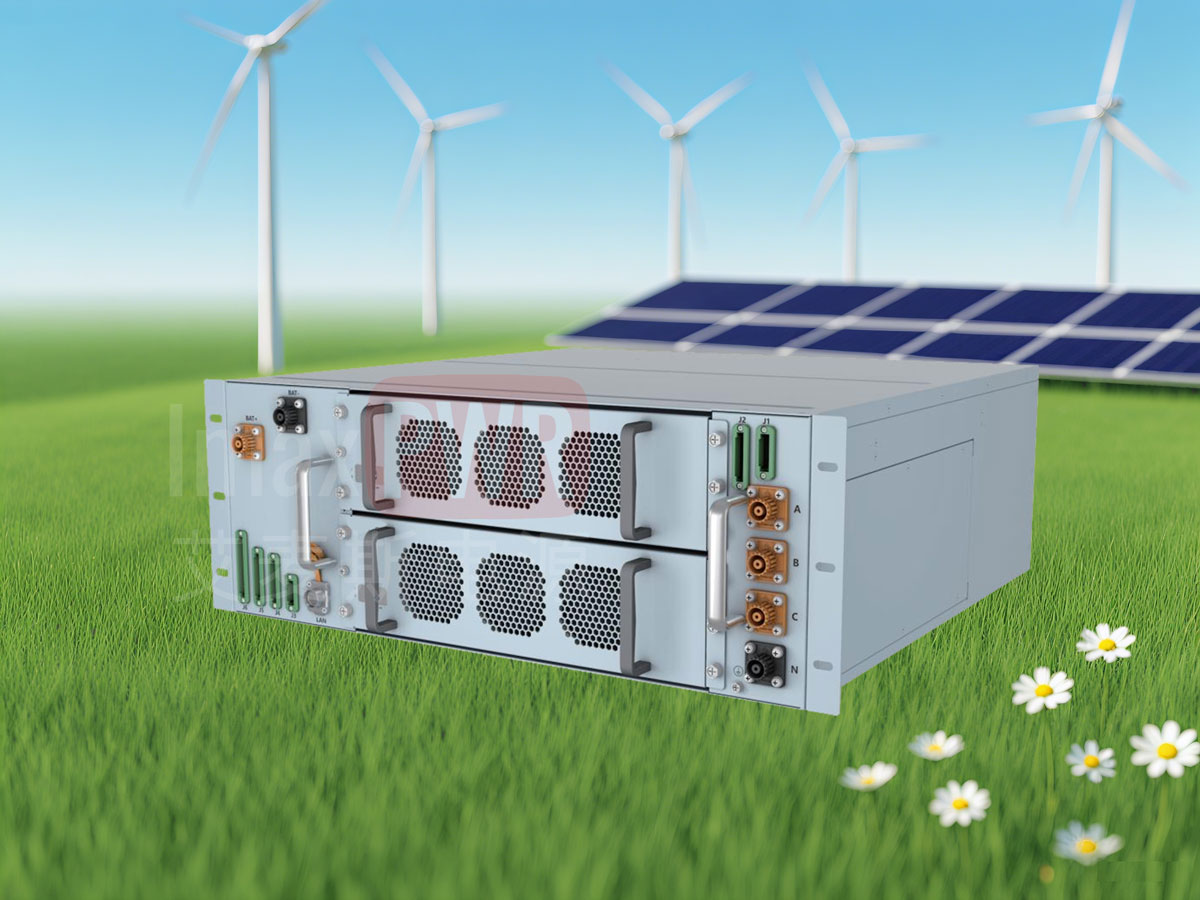

BAC-1K0100-2雙向ACDC模塊125kW1000V

聯系電話「同微信」： 180-1875-2807

專為儲能、智能電網等應用開發的可重構型非隔離雙向 AC DC 變換模塊。采用第三代半導體 SiC 功率器件、耦合電感等技術，實現交直流雙向變換功能

BAC-1K0100-2 儲能變流器 125kW | 艾麥斯電源

BAC-1K0100-2 · 125kW

BAC-1K0100-2 儲能變流器

125kW 雙向 AC/DC 變換模塊

專為儲能、智能電網等應用開發的可重構型非隔離雙向 AC/DC 變換模塊。采用第三代半導體 SiC 功率器件、耦合電感等技術，實現交直流雙向變換功能，具有高可靠、高效率、擴展能力強、功能齊全、易安裝且維護便捷等優點。

效率 ≥ 98.5% 功率 125 kW 電壓 DC 650–950 V 防護 IP20 模塊熱插拔

99% 最高效率

125kW 額定功率

≤ 10 離網并機臺數

24kg 單模塊重量

650–950V 直流電壓范圍

220A 直流電流范圍

核心功能與優勢

基于 SiC 功率器件與雙 DSP 全數字化控制，高效 · 可靠 · 易維護

高效節能 SiC 技術

采用第三代半導體 SiC 功率器件，能量轉換效率高達 99%
隔離風道設計，散熱效率顯著提升
卓越的軟件控制策略，降低運行損耗
超低待機功耗 ≤ 50W

功能齊全多模式

支持并網、離網、并離網應用，離網模式 ≤ 10 臺并機
支持恒功率、恒流、恒壓控制
通訊接口：RS485、CAN、以太網
支持干節點擴展和 N 線切換控制
兼容多種主流 BMS、EMS 協議

安全可靠雙 DSP

雙 DSP 設計，全數字化控制，技術成熟可靠
灌膠工藝，防鹽霧、防潮濕、防霉變
符合 GB / CE / UL 等國內外標準認證
完善的過壓、欠壓、過溫、短路保護

維護便捷熱插拔

模塊化設計，體積小，支持熱插拔
接線端口設計簡單，便于安裝拆卸
單模塊重量僅 24 kg，維護效率高
單模塊故障不影響系統運行，降低故障時長

典型應用場景

靈活適配 儲能系統 · 智能電網 · 微電網 · 新能源并網

儲能系統

電池儲能、工商業儲能、戶用儲能

智能電網

電網調頻、調峰、需求側響應

微電網 & 新能源

光伏+儲能、離網供電、新能源并網

技術參數

BAC-1K0100-2 模塊 完整技術規格

類別	名稱	參數
環境條件
	工作溫度	-20℃ ～ +70℃（50℃以上降額使用）
	儲存溫度	-20℃ ～ +70℃
	相對濕度	≤ 95%RH，無冷凝
	冷卻方式	強迫風冷
	防護等級	IP20
	海拔高度	2000m（2000m 以上降額使用）
交流端口
	輸入制式	三相五線制
	電壓范圍	323 ～ 418 Vac
	不工作承受最大靜態電壓	600 Vac
	額定電壓	380 Vac
	額定電流	190 A
	電網頻率	45 ～ 55 Hz（50Hz）／ 55 ～ 65 Hz（60Hz）
	額定頻率	50Hz / 60Hz
	功率因數	≥ 0.97 @20%～50% 輸出功率；≥ 0.99 @50%～100% 輸出功率
	THD	≤ 3% @50%～100% 滿載輸出功率
直流端口
	電壓范圍	650 ～ 950 Vdc（并/離網模式，SPWM）
	電流范圍	0 ～ 220 A（限流點可設）
	額定電流	174 A @ 720 V
	穩壓精度	≤ ±1%
	穩流精度	≤ ±2%（輸出負載 20%～100% 額定范圍）
	負載調整率	≤ ±0.5%
	啟動超調量	≤ ±3%
	電網調整率	≤ ±0.1%（測試范圍 320 ～ 437 V）
	紋波電壓	≤ 1%（650～1000V，0～20MHz）
過載能力
	0 ～ 110%	長期（環境溫度 ≤ 45℃）
	110 ～ 120%	1 分鐘（環境溫度 ≤ 45℃）
	≥ 120%	200 ms
其它
	最高效率	≥ 98.5% (@720Vdc, 380Vac)
	待機功耗	≤ 50W (@720Vdc, 380Vac, 環溫 ≤ 45℃)
	噪聲	不大于 65dB（離開 1m 處）
機械參數
	尺寸（不含把手及端子凸出部分）	640mm × 640mm × 240mm
	重量	≤ 80 kg

注：直流電壓范圍對應交流額定電壓 380Vac，實際運行時直流電壓需大于（2倍相電壓峰值+30V）。

外觀與接口

前面板指示燈 · 信號端子定義 · 清晰易用

指示燈說明前面板

顏色	狀態	含義
綠燈	常亮	直流調度運行狀態
	亮 2s 滅 1s	交流調度運行狀態或離網運行狀態
	0.5s 閃爍	待機、故障、關機、升級狀態且 CAN 通訊正常
紅燈	常亮	母線過壓、電池過壓、模塊嚴重不均流、ID重復、DSP/CPLD直通、繼電器故障、效率異常、軟起故障、采樣故障、充電故障、輸出短路、EPO故障
	0.5s 閃爍	風扇故障
黃燈	常亮	交流故障（過欠壓、過欠頻、反序、缺相、不平衡等）；孤島保護、輸出降載、電池欠壓、過流、DOD/EOD故障、母線異常、過溫、平衡橋臂過流、輔源故障、EepromErr、校準故障、ABU故障、輸出過載、內部過流、電網電壓高于母線電壓、高低穿故障
	0.5s 閃爍	DC CAN通訊故障、AC并機通訊故障、SPI通訊故障、SCI通訊故障、充電電壓設置值大于電壓保護值、充電電壓設置值小于電網峰值

撥碼開關：二進制8421碼，右側低位左側高位，向下為0向上為1；內部模塊撥碼一致，出廠默認設置為1。

信號端子定義 J1–J6 & LAN

J1 電網采樣（A、B、C、N）— ABU控制器電網電壓采集
J2 并離網總線 / 同步信號 / CAN總線（離網并機）
J3 交流供電（L、N）— AC 220V 供電
J4 DI有源輸入（急停、外部低壓開關反饋）
J5 DO無源常閉輸出 / DI有源輸入 / DI無源輸入（禁充禁放、預留）
J6 RS485通訊（EMS/BMS）· CAN通訊（BMS/調試口）· 終端電阻
LAN 以太網通訊（EMS，二選一）

功率端子：AC側 A/B/C/N（三相五線制），DC側 BAT+ / BAT-。

電氣拓?fù)渑c工作模式

雙向能量流動 · 并網 / 離網 / 并離網 靈活切換

基于 SPWM 調制，支持并網 P/Q 調度與離網 V/F 運行，直流側電壓 650~950Vdc，交流側額定 380Vac。

保護與安全

多重防護機制，確保系統與人身安全

電氣保護

AC 側過/欠壓保護（323~418Vac）
DC 側過/欠壓保護（650~1000Vdc）
DC 側電池充電過壓保護（可設 650~1030Vdc）
DC 側電池 EOD 保護（可設 650~1000Vdc）
AC 側短路保護（需人工干預）
內部母線過/欠壓保護

熱管理與環境

環境過溫保護（76℃）
內部溫度過高自動關機保護
風扇故障檢測與告警
灌膠工藝：防鹽霧、防潮濕、防霉變
防護等級 IP20
強迫風冷，風道隔離設計

系統與通訊

后臺通訊中斷保護（≥30S 關機保護）
模塊間自動均流，不平衡度 ≤ 5%
雙 DSP 冗余控制，高可靠性
CAN 通訊故障、SPI/SCI 通訊故障保護
符合 GB / CE / UL 等標準認證
人工干預復位：監控復位或脫離系統復位

安全提示： 安裝、操作、維護須由經培訓并獲資質的人員執行，使用專用絕緣工具，接觸任何導體表面前須測量電壓確認無電擊危險。嚴禁佩戴手表、手鏈、戒指等易導電物體。

安裝與使用

安裝尺寸 · 線纜規格 · 使用環境

安裝尺寸

尺寸：640mm × 640mm × 240mm（不含把手及端子凸出部分）
固定孔：6個 R3.5 × 10mm 橢圓形孔，推薦 M6 螺栓
公差：>500mm 為 ±1mm；≤500mm 為 ±0.5mm
重量：≤ 80kg
安裝類別：過電壓類別 Ⅱ
污染等級：Ⅱ

線纜連接

功率線纜： A/B/C/N 三相五線制，推薦 70mm2
直流線纜： BAT+ / BAT-，推薦 70mm2
接地線： PE，推薦 10mm2
控制線纜： AC220V 電源 2×1.5mm2；網線 CAT6 帶屏蔽；CAN/RS485 通訊 2×1.0mm2 帶屏蔽
排風量： 系統總排風量 ≥ 2×450 CFM

使用條件： 海拔低于 2000m（超過需降額）；工作溫度 -20℃~+70℃（50℃以上降額）；相對濕度 ≤ 95%RH 無冷凝；系統排風量按熱設計公式計算，單模塊風扇風量 450CFM。

常見問題

關于 BAC-1K0100-2 的 高頻疑問與解答

Q1 BAC-1K0100-2 支持哪些工作模式？

支持并網（P/Q 調度）、離網（V/F 運行）和并離網三種工作模式。并網模式下不限制并機臺數，離網模式下最多支持 10 臺并機。同時支持交流調度和直流調度兩種調度方式。

Q2 模塊的過載能力如何？

環境溫度 ≤ 45℃ 時，0~110% 負載可長期運行；110%~120% 負載可持續 1 分鐘；≥ 120% 負載可持續 200ms。

Q3 模塊出現故障后如何復位？

可通過監控模塊發送故障清除命令進行復位，也可將模塊從系統上脫離（斷電）后進行復位。部分保護（如 DC 過壓、短路）需人工干預，待故障條件消除后復位。

Q4 模塊的通訊接口有哪些？

支持 RS485（兩路，分別接 EMS 和 BMS）、CAN 通訊（接 BMS 及調試口）、以太網（LAN 口，接 EMS）。J2 還提供并機 CAN 總線用于離網并機同步。

Q5 模塊的維護和更換是否方便？

模塊化設計，支持熱插拔，單模塊重量僅 24kg，無須整機拆卸。更換時只需松開面板固定螺釘，拉出故障模塊，推入新模塊并擰緊螺釘即可。更換后監控模塊自動識別。

Q6 模塊能否用于非電池場合？

PCS 模塊用于非電池場合時，不建議使用恒流模式及恒功率模式，否則在負載不匹配時可能出現 DC 欠壓保護。具體使用細節請聯系艾麥斯客服確認。
