產品概述

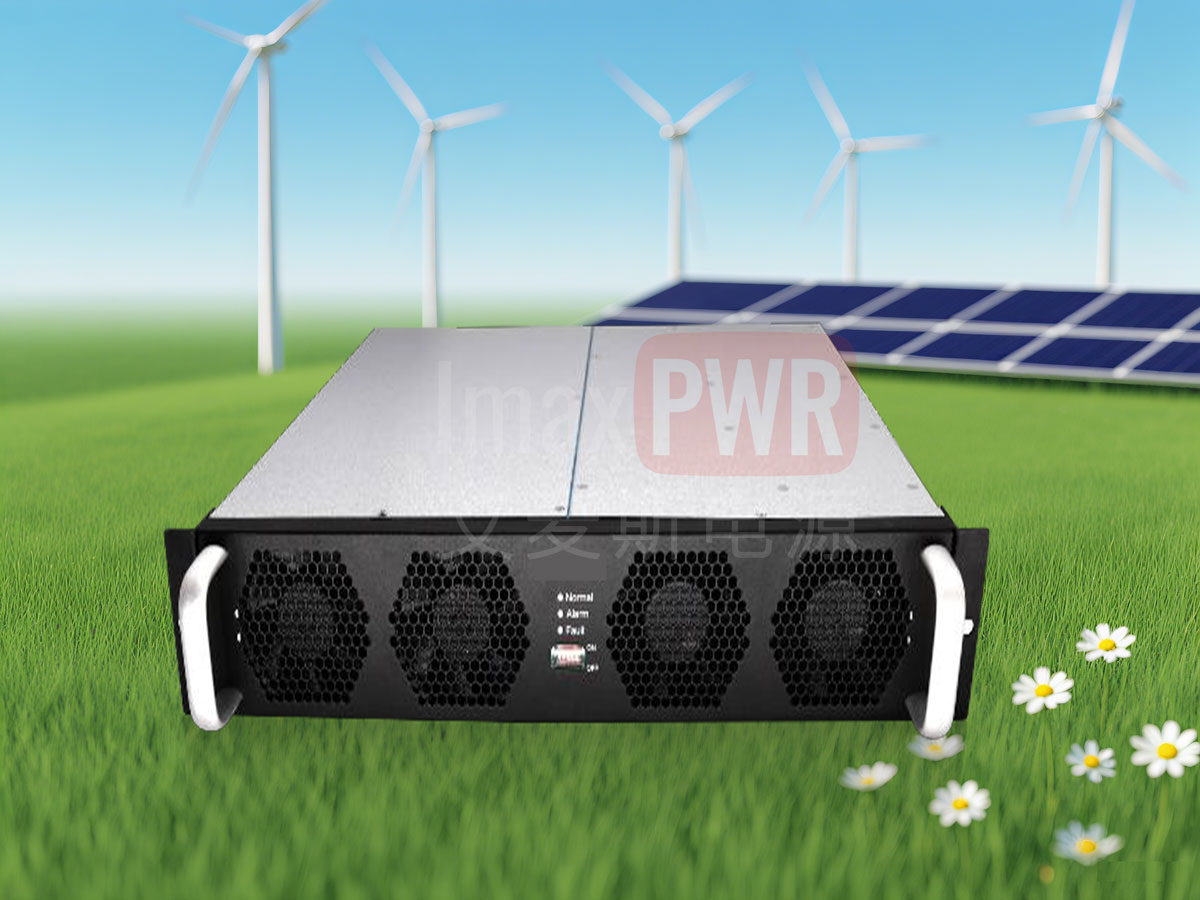

BIM300120 是艾麥斯電源推出的雙向高頻隔離AC-DC變換模塊，基于全數字化控制架構，實現直流側（DC）與交流側（AC）的雙向功率轉換，核心定位為儲能系統、電動汽車充換電、分布式能源并網等場景的關鍵功率變換設備。

模塊核心參數：

• 直流側：電壓范圍 40~300Vdc，最大電流 120A（支持電池組、光伏陣列等直流電源接入）；

• 交流側：并網模式電壓范圍 304~456Vac（適配電網波動），離網模式額定電壓 380Vac，最大電流 30A；

• 功率等級：額定功率 15kW，最大輸出功率 18kW（短時過載能力）；

• 保護功能：集成直流反接、過流、過壓、過溫、短路、電網異常等10+項多重保護，可靠性符合工業級標準；

• 并機能力：并網模式下支持最高32臺并機擴容，滿足大功率系統（如1MW儲能電站）的功率擴展需求。

關鍵特征

• 多模式工作：支持并網充電（AC→DC）、并網逆變（DC→AC）、離網逆變（DC→AC，電網斷電時）三種模式無縫切換，適應復雜電網環境；

• 智能通信：兼容CAN總線（主站/從站）與RS485（Modbus-RTU）協議，支持遠程監控（電壓/電流/功率/溫度）、參數配置及故障診斷；

• 標準兼容：符合GB/T 34120-2023《電動汽車充換電設施接入電網技術規范》、GB/T 34133-2023《儲能變流器檢測規范》、T/CEC 606-2022《分布式儲能系統接入電網技術規定》、DL/T 724-2021《電力系統用蓄電池直流電源裝置運行與維護規程》等國家/行業標準；

• 寬溫適應：工作溫度范圍 -40℃~75℃（50℃以上需降額使用），存儲溫度 -40℃~85℃，滿足戶外、工業現場等極端環境需求；

• 可靠控制：采用雙DSP全數字化控制（TI C2000系列），實現毫秒級響應，集成硬件過流保護（<10μs）與軟件冗余邏輯，MTBF（平均無故障時間）≥100,000小時；

• 便捷安裝：符合19英寸標準機柜（IEC 60297）安裝規范，支持導軌式固定，占用空間僅2U（88mm），便于系統集成。



注意事項

?? 重要提示：

1. 模塊嚴禁在線熱插拔，操作前必須切斷輸入電源（AC/DC），待前面板指示燈完全熄滅（約10s）后再進行插拔；

2. 系統集成時，建議將模塊安裝于19英寸標準機柜的導軌上，使用隨機附帶的M4固定螺釘牢固固定，避免振動導致模塊移位；

3. 連接直流側（DC+/-）與交流側（AC L1/L2/L3/PE）功率插頭時，需確保插頭完全插入并鎖緊（聽到“咔嗒”聲），避免接觸不良導致發熱或故障；

4. 模塊工作時，請勿遮擋前面板散熱風扇（風量≥150CFM），環境溫度超過50℃時需額外增加機柜風扇或空調，保證通風良好；

5. 若模塊出現故障（如指示燈紅閃、報警聲），請勿自行拆解，應聯系艾麥斯電源客服（180-187-52807）或授權服務商維修。
