在 AC DC 轉換環節采用先進的三電平技術，可實現交流與直流的雙向高效變換；在 DC DC 轉換環節則運用高頻隔離雙向變換技術，即軟開關諧振技術，具備高效率特性，且變換器能夠?qū)崿F(xiàn)能量的雙
V2G（Vehicle to Grid）技術的核心在于實現電動汽車與電網之間的雙向互動。通過將電動汽車的儲能系統作為電網和可再生能源的有力補充，利用峰谷電價差異，在電力需求低谷時段進行充電，而在電力需求高峰時段將電能回饋至電網，從而實現電動汽車儲能的有效利用。
本產品電源部分在 AC/DC 轉換環節采用先進的三電平技術，可實現交流與直流的雙向高效變換；在 DC/DC 轉換環節則運用高頻隔離雙向變換技術，即軟開關諧振技術，具備高效率特性，且變換器能夠?qū)崿F(xiàn)能量的雙向流動，充放電過程可自動轉換。此外，產品采用雙 DSP 設計架構，有力保障了 AC/DC 與 DC/DC 雙向性能的穩定可靠。同時，支持模塊并聯功能，并配備 CAN、RS485 通信接口，便于與第三方設備進行通訊和控制。
該電源產品憑借其卓越性能，廣泛應用于儲能、電池化成分容、應急電源及設備老化等諸多領域，是眾多需要能量雙向流動應用行業的首選產品。

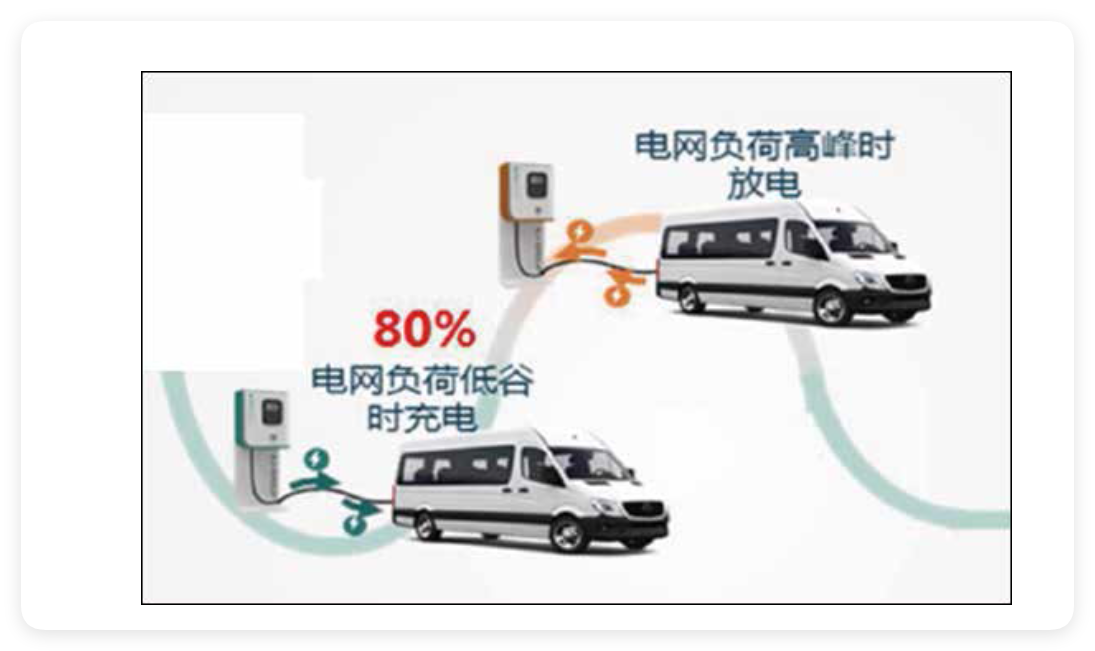

據預測，到 2030 年電動汽車數量將達到 8000 萬輛。海量電動汽車不僅可作為柔性負荷，還可作為分布式電源。V2G 技術實現車輛與電網能量雙向流動，車主可賺取峰谷電價差，同時提升電網負荷柔性，促進清潔能源消納，減少充電設施占地面積。

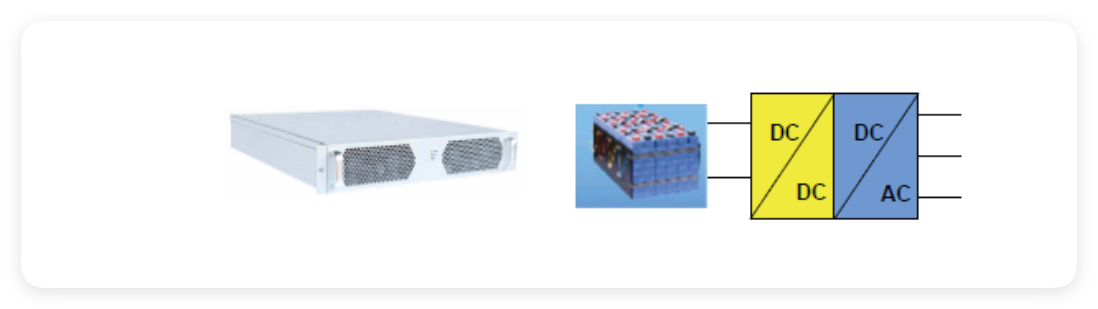

本產品提供嵌入式 PCS 模塊，便于集成商靈活設計儲能系統。隔離型雙向 AC/DC 接入電池后安全性高、效率高、體積小。并離網一體機支持電網掉電后快速切換至離網模式，適用于海島、偏遠鄉村等微電網場景，也可用于重大活動臨時供電。

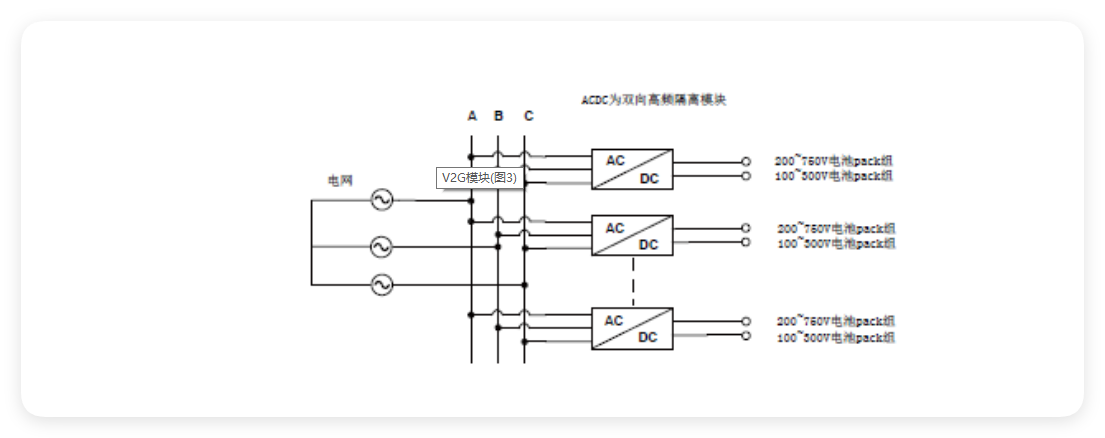

高頻隔離技術取代傳統工頻隔離，顯著提升系統效率，降低成本和占地面積。電池 pack 分組接入模塊，省去工頻變壓器，系統效率更高，尺寸更小。
在直流電源老化過程中接入 V2G 模塊，可將老化產生的電能回饋至電網，至少節約 95% 的電能，有效降低業主電費支出，節約生產成本。
| 保護類別 | 功能描述 | 技術實現 / 標準 |
|---|---|---|
| 過壓保護 | 交流側過壓、直流側過壓（電池側） | DSP 實時采樣，故障時立即封鎖 PWM 并告警 |
| 過流保護 | 輸入/輸出過流、短路保護 | 硬件級逐波限流 + CPLD 快速關斷 |
| 過溫保護 | 功率器件及整機過溫 | 多點溫度檢測，自動降額或停機 |
| 電網異常保護 | 防孤島、低/高電壓穿越、頻率異常、相序錯誤 | 符合 GB/T 34120、NB/T 33001 等標準 |
| 絕緣與隔離 | 電池與電網/負載全高頻隔離 | 高頻變壓器隔離，絕緣檢測功能 |
| EMC 兼容 | 電磁兼容 Class A | 滿足 NB/T 33001、NB/T33008 要求 |
| 參數項 | BAC75040II | BAC300100II |
|---|---|---|
| 充電部分 | ||
| 交流側參數 | 額定電網電壓：400Vac (380/400/415Vac 可設) · 電壓范圍：304~485Vac · 頻率：50/60±5% (自適應) · 電壓制式：三相四線 (3W+PE) | |
| 輸入電流 | ≤38A | ≤29A |
| 功率因素 | ≥0.99 (滿載) | |
| 電流諧波 | <3% (滿載) | |
| 電池側參數 | 輸出電壓：200~750VDC (額定500V) | 輸出電壓：100~300VDC (額定150V) |
| 輸出額定電流 | 40A | 100A |
| 額定功率 | 20kW | 15kW |
| 充電效率 | ≥95% (SiC) / ≥94% (Si) | |
| 穩壓/穩流精度 | ±0.5% / ±1% | |
| 紋波系數 | <1% Vo | |
| 放電部分 (V2G并網放電) | ||
| 電池電壓范圍 | 200~750VDC | 100~300VDC |
| 放電電流 | 40A Max | 100A Max |
| 交流側參數 | 電網電壓范圍：304~485Vac · 頻率自適應 · 額定功率：20kW / 15kW | |
| 放電效率 | ≥95% (SiC) / ≥94% (Si) | |
| 其他性能 | ||
| 保護功能 | 過壓、過流、短路、過溫 (全具備) | |
| 工作溫度 | -30 ~ 65℃ (55℃以上降額) | |
| 儲存溫度 | -40 ~ 75℃ | |
| 噪聲 | <60dB | |
| 尺寸 (寬×深×高) | 442 × 575 × 86 mm | |
| 重量 | 19Kg | 17Kg |
| 防護等級 | IP20 (單模塊) | |
| 冷卻方式 | 智能調速，強制風冷 | |
| 認證標準 | 性能/安規/環境：GB/T 34120、GB/T 34133、NB/T 33001、NB/T 33008 EMC：滿足上述標準的 Class A 要求 |
|

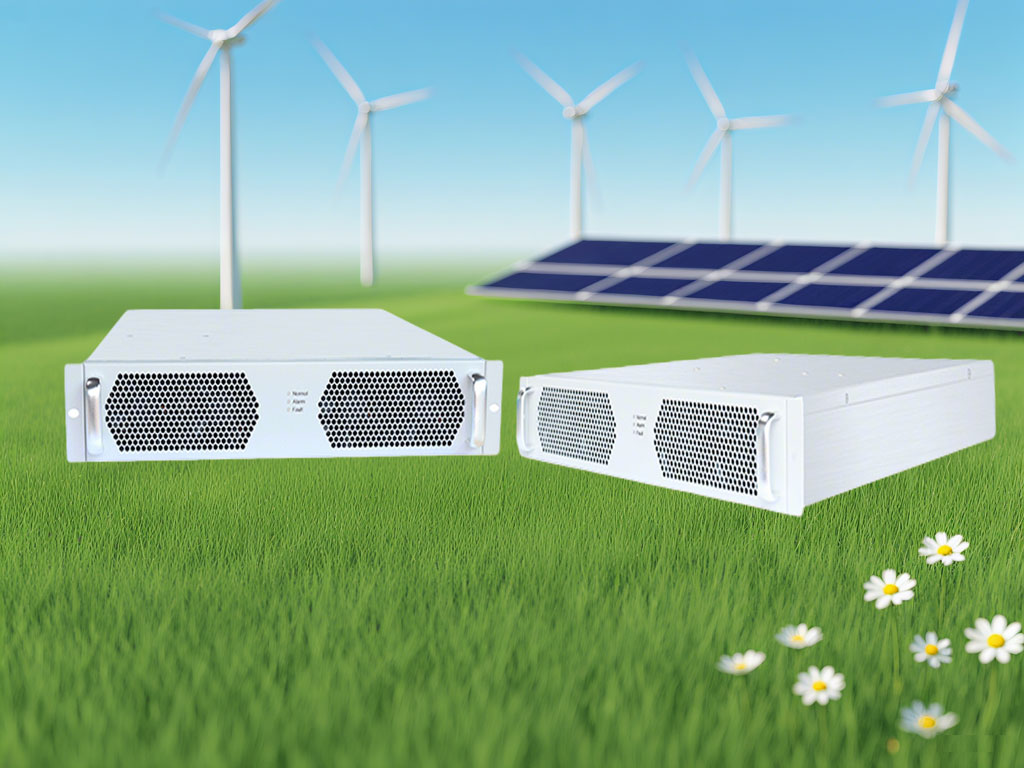

新款 20KW15KW/BAC75040II BAC300100II V2G 雙向ACDC電源模塊 PCS儲能變流器
