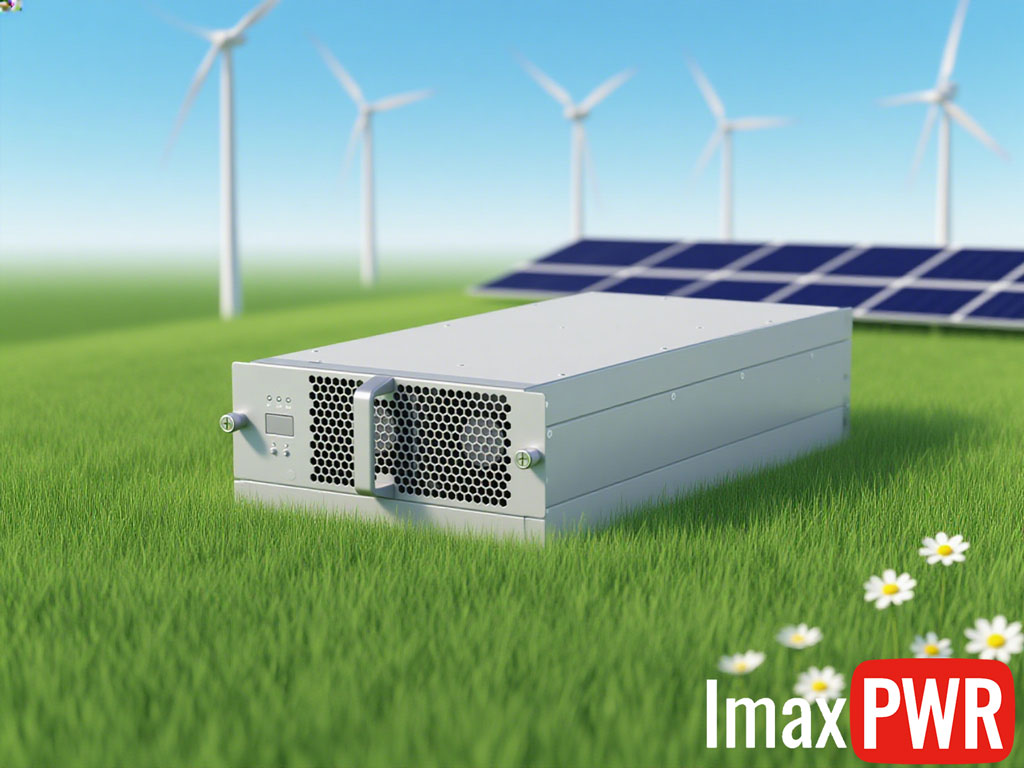

SEG1K070

非隔離單向AC/DC充電模塊

13kgs · 寬恒功率范圍 · 國網標準

開普認證國網三統一

SEG1K070是采用艾麥斯專利電路和創新工藝設計的直流充電模塊，具有恒功率電壓范圍寬且不間斷、高效率、高功率因數、高功率密度、電磁輻射和干擾極小、高可靠性等優點，滿足各種電動車的快速充電需求，節能環保效果顯著。遵循國網三統一標準，滿足南網恒功率段要求，300Vdc~1000Vdc寬電壓范圍恒功率，最大67A電流輸出，達到國際領先水平。

技術規格

SEG1K070 詳細電氣與物理參數

參數類別	詳細規格
型號	SEG1K070
輸入電壓范圍	285Vac~475Vac，3L+PE
最大輸入電流	<37A
頻率范圍	45Hz~65Hz
功率因數	≥0.99
輸出電壓范圍	200Vdc~1000Vdc，調壓步進0.1Vdc
恒功率輸出電壓范圍	300Vdc~1000Vdc
最大輸出電流	67A
效率（滿載）	>95.5%
THD	<5%
穩壓精度	<±0.5%
輸出限流	0.2~67A連續可調
均流不平衡度	<±5%
尺寸（高×寬×深）	84mm × 218mm × 458mm（不含把手及端子凸出部分）
重量	≤13kg
冷卻方式	強迫風冷
工作溫度	-40℃ ~ +75℃（+55℃以上降額使用）
海拔高度	2000m（2000m以上降額使用）
通信方式	兼容國網標準通信協議

核心功能與優勢

源于艾麥斯電源在功率電子與能源管理領域的深度研發能力

高效節能 專利拓?fù)湓O(shè)計，最高效率 >96%；超低待機功耗，顯著降低運行成本。

寬恒功率范圍 300Vdc~1000Vdc恒功率輸出，適配各類動力電池及儲能電池。

全數字化控制 雙DSP設計，高可靠性控制，支持無損傷熱插拔，即插即用，維護便捷。

多重安全保護 內置智能放電電路自動泄放殘留電荷；電池防反灌保護，確保系統可靠安全運行。

三相無中線輸入 消除中線電流過大風險，同時降低系統成本。

可靠認證 通過開普、國網電科院認證；尺寸、接口及協議符合國網標準。

寬溫域 & 三防設計 -40℃ ~ +75℃寬溫度范圍；防鹽霧、防潮、防霉設計，適應各種應用場景。

協議兼容 兼容國網標準通信協議，便于系統集成。

典型應用場景

SEG1K070 廣泛適配各類充電與儲能基礎設施

電氣拓?fù)渑c工作模式

非隔離單向AC/DC拓?fù)?· 高效能量轉換

交流輸入 285~475Vac · 3L+PE

→

SEG1K070 專利拓?fù)?· 高效整流

→

直流輸出 200~1000Vdc · 67A

工作模式：

恒壓 CV

?

恒流 CC

?

恒功率 CP

（300~1000Vdc 恒功率段）

三相無中線交流輸入 → 全數字化雙DSP控制 → 寬范圍直流輸出（帶智能放電與反灌保護）

保護與安全

全維度防護體系，確保設備與系統長期可靠運行

◆ 內置智能放電自動泄放殘留電荷

◆ 電池防反灌有效保護電池安全

◆ 過壓/過流/過熱保護 多重軟硬件聯動

◆ 三防設計 防鹽霧 · 防潮 · 防霉

◆ 開普/國網認證通過權威機構檢測

◆ 無損傷熱插拔即插即用，維護便捷

常見問題

關于 SEG1K070 的典型問答

SEG1K070 的恒功率輸出電壓范圍是多少？ 300Vdc~1000Vdc，在此范圍內可穩定輸出最大67A電流。

模塊支持哪些通信協議？兼容國網標準通信協議，便于與各類充電樁管理系統集成。

工作溫度范圍是多少？高溫如何處理？工作溫度 -40℃~+75℃，+55℃以上自動降額使用，確保設備安全穩定。

模塊是否支持熱插拔？支持無損傷熱插拔，即插即用，便于現場維護與擴容。

產品通過了哪些認證？通過開普認證、國網電科院認證，尺寸、接口及協議符合國網三統一標準。

模塊的三防設計具體指什么？防鹽霧、防潮、防霉設計，適應沿海、高濕等惡劣應用場景。
