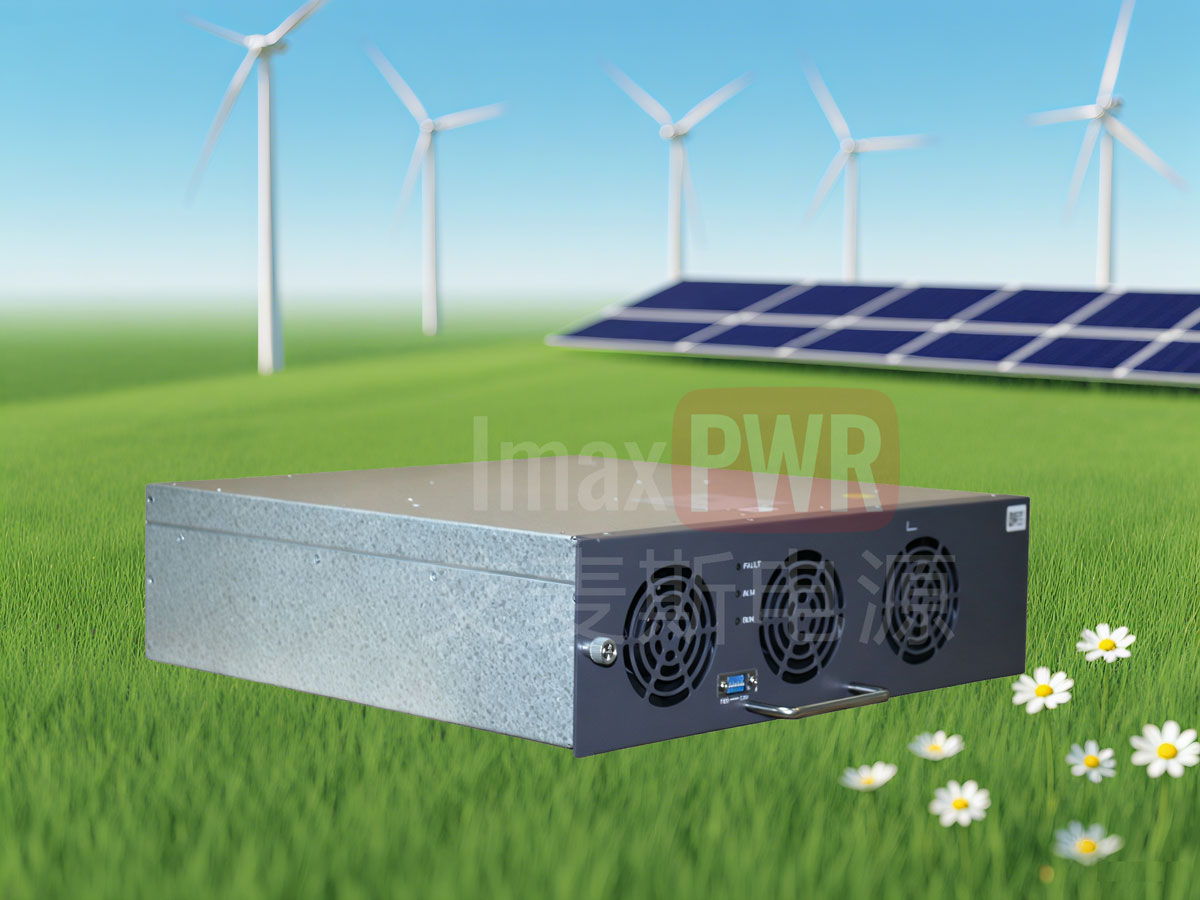

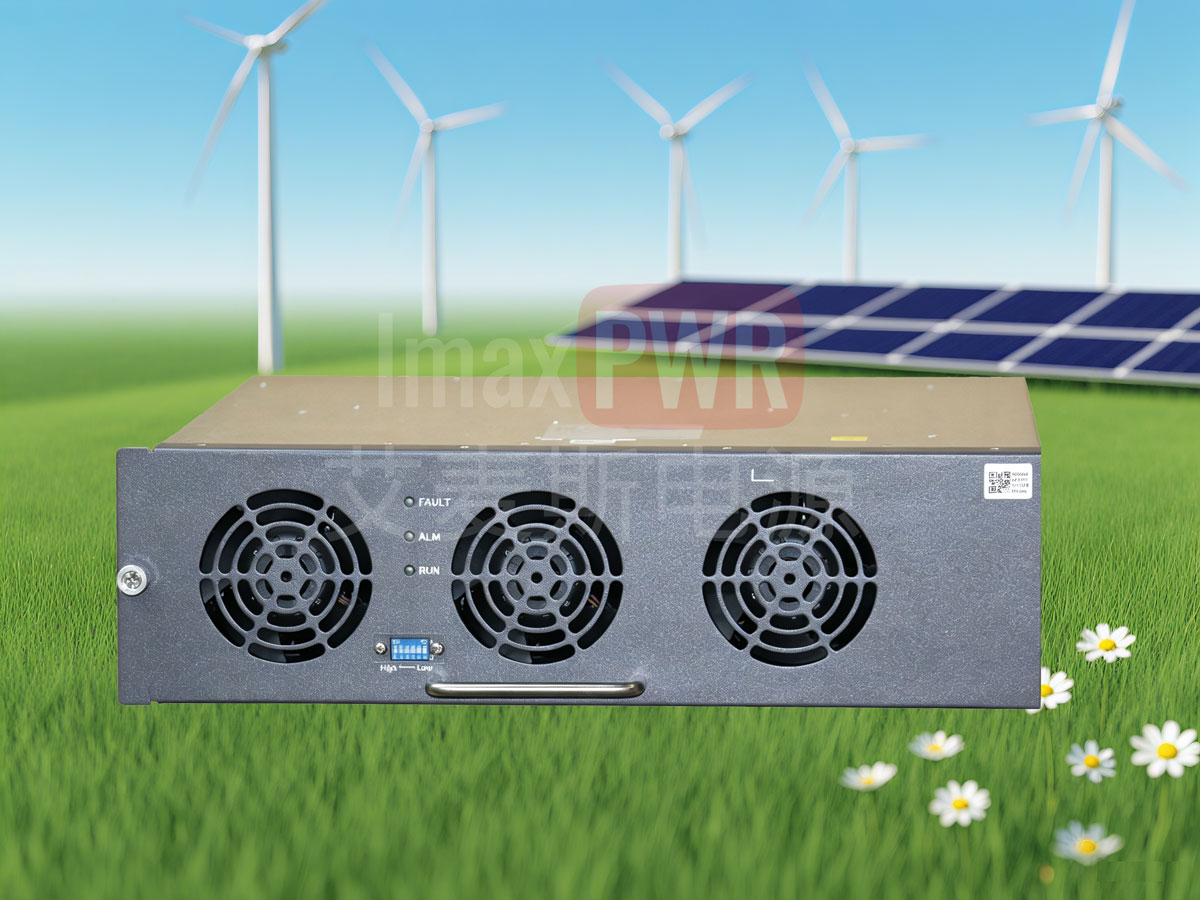

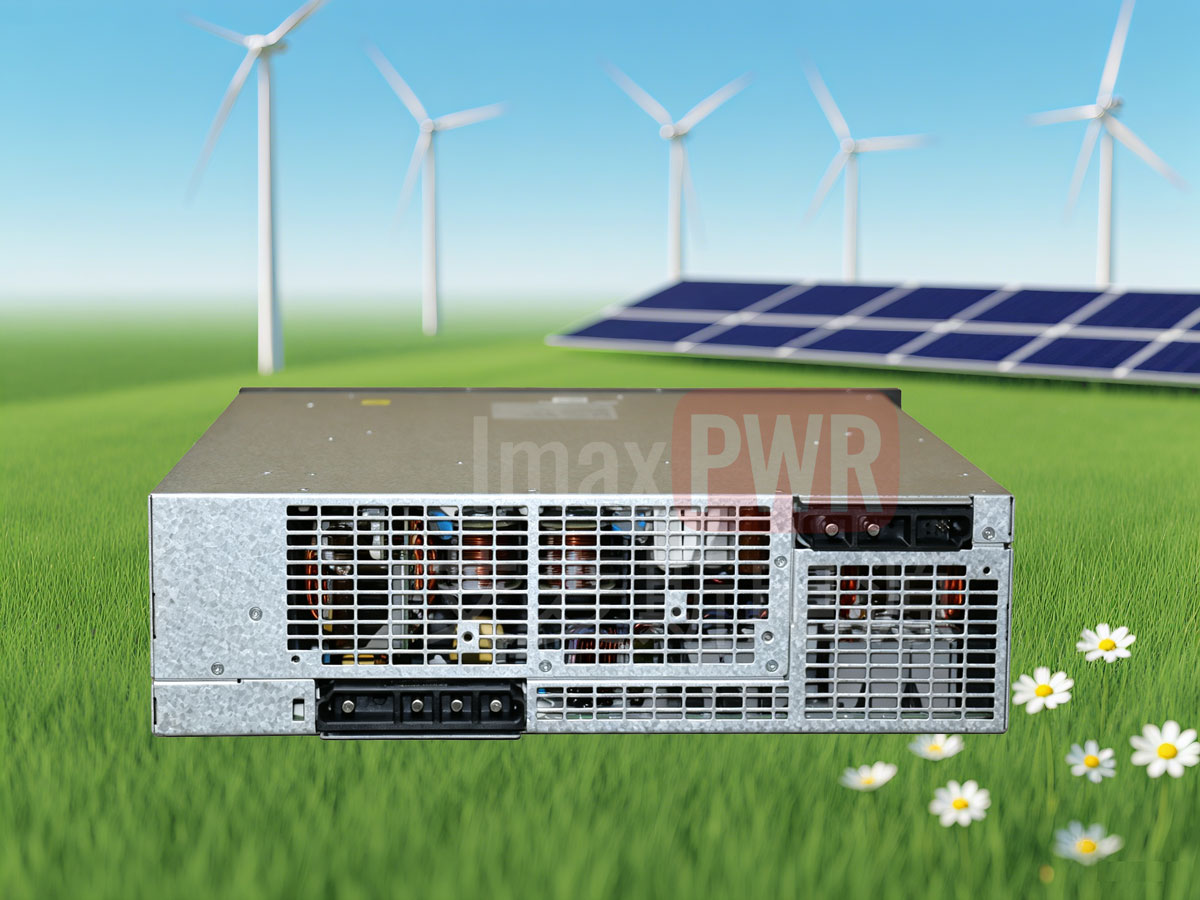

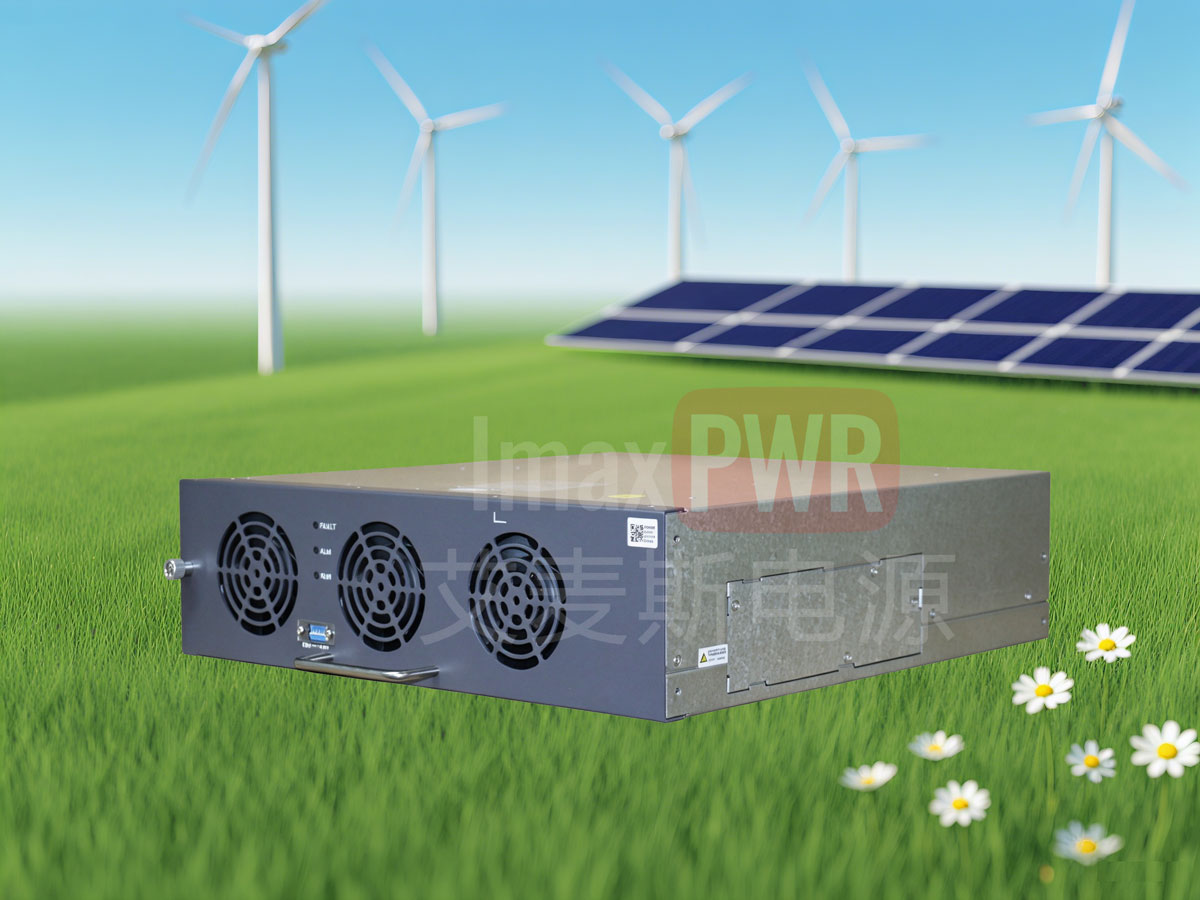

SEG1K0100 30kW非隔離單向AC/DC充電模塊艾麥斯電源

聯系電話「同微信」： 180-1875-2807

恒功率電壓范圍寬：300Vdc~1000Vdc恒功率輸出低壓帶載能力強：50V大電流輸出，滿足低壓車輛充電需求高效率：專利拓?fù)?，全?fù)載范圍高效運行超低待機功耗：

SEG1K0100 · 直流充電模塊

30kW 寬恒功率直流充電模塊

專利電路設計 · 隔離風道灌膠 · 故障率僅為常規1/10

SEG1K0100 是采用專利電路設計和創新工藝的直流充電模塊，具有恒功率電壓范圍寬、高效率、高功率因數、高功率密度、電磁輻射和干擾極小等優點，滿足各種電動車的快速充電需求。模塊采用隔離風道灌膠防護設計，散熱效果好，可靠性極高，滿足沿海、工地、礦山等惡劣環境的充電應用需求。

30 kW 額定輸出功率

50~1000 V 寬輸出電壓范圍

300~1000 V 恒功率電壓范圍

100 A 最大輸出電流

核心功能與優勢

SEG1K0100 從效率、可靠性、智能控制到環境適配，全方位滿足嚴苛充電需求

高效節能

恒功率電壓范圍寬：300Vdc~1000Vdc 恒功率輸出
低壓帶載能力強：50V 大電流輸出，滿足低壓車輛充電需求
高效率：專利拓?fù)洌?fù)載范圍高效運行
超低待機功耗：<12W，支持睡眠模式

安全可靠

隔離風道灌膠設計：散熱效果好，可靠性高，故障率僅為常規模塊 1/10
內置智能放電電路：自動泄放殘留電荷，系統可靠性高
電池防反灌：有效保護電池，同時確保系統可靠安全運行
可靠認證：通過開普、國網電科院的認證運行

智能便捷

全數字化控制：雙 DSP 設計，高可靠性控制
無損傷熱插拔：即插即用，維護便捷
通用結構外形：同尺寸兼容 DCDC 模塊及儲能 PCS，便于功能拓展

廣泛適配

寬輸入電壓范圍：260Vac～530Vac，適應各種電網
寬輸出電壓范圍：50Vdc~1000Vdc，適配各類動力電池及儲能電池
寬溫度范圍：-40℃~+75℃，適應各種場景應用

技術參數

SEG1K0100 詳細電氣與物理參數，滿足嚴苛工程選型需求

SEG1K0100 基本參數
交流輸入
輸入電壓范圍	260Vac~530Vac，3L+PE
最大輸入電流	<60A
頻率范圍	45Hz~65Hz
功率因數	≥0.99
效率（滿載）	95%
THD	<5%
直流輸出
輸出電壓范圍	50Vdc~1000Vdc，調壓步進為 0.1Vdc
恒功率輸出電壓范圍	300Vdc~1000Vdc
輸出功率	30kW
最大輸出電流	100A
輸出限流	0.3~100A 連續可調
穩壓精度	<±0.5%
穩流精度	≤±1%（輸出負載 20%~100% 額定范圍）
均流	不平衡度 <±5%
工作環境
相對濕度	≤95%RH，無冷凝
海拔高度	2000m，2000m 以上需要考慮降額使用
冷卻方式	強迫風冷
工作溫度	-40℃~+75℃，+55℃ 以上降額使用
其他參數
尺寸（高×寬×深）	110mm × 385mm × 390mm（不含把手和端子凸出部分）
重量	≤21kg
通信方式	CAN 總線
平均無故障時間（MTBF）	>500,000 小時
滿足規范	GB/T18487、NB/T33001、NB/T33008

典型應用場景

SEG1K0100 憑借寬電壓、高可靠、強環境適應性，廣泛應用于各類充電基礎設施

充

公共場站充電樁

適配各類電動車快速充電需求，恒功率輸出提升充電效率

光

光儲超充系統

與光伏、儲能協同工作，實現清潔能源高效利用

重

重卡充換電設備

大電流輸出能力，滿足重型商用車快速補能需求

海

海邊應用充電樁

灌膠防護設計，耐鹽霧、耐潮濕，適應海洋環境

電氣拓?fù)渑c工作模式

模塊采用高效能拓?fù)浼軜?gòu)，交流輸入經多級變換輸出穩定直流，全數字化控制保障精準調節

交流輸入 260~530Vac

→

EMI 濾波電磁兼容

→

PFC 整流功率因數 ≥0.99

→

DC/DC 變換專利拓?fù)?· 高效

→

直流輸出 50~1000V / 100A

功率變換路徑核心變換單元輔助環節 雙 DSP 全數字化控制

保護與安全

多重安全防護設計，從硬件到軟件全面保障系統穩定與設備安全

隔離風道灌膠防護

散熱效果優異，可靠性極高，故障率僅為常規充電模塊的 1/10，滿足沿海、工地、礦山等惡劣環境應用需求。

內置智能放電電路

自動泄放殘留電荷，避免高壓殘留風險，提升系統維護安全性與長期可靠性。

電池防反灌保護

有效防止電流倒灌，保護電池組安全，同時確保系統在異常工況下可靠運行。

權威認證保障

通過開普、國網電科院的認證運行，滿足 GB/T18487、NB/T33001、NB/T33008 等規范要求。

常見問題

關于 SEG1K0100 直流充電模塊的高頻技術咨詢與解答

SEG1K0100 的恒功率電壓范圍是多少？

SEG1K0100 的恒功率輸出電壓范圍為 300Vdc~1000Vdc，在此電壓區間內可穩定輸出 30kW 額定功率，滿足各類動力電池快速充電需求。

模塊的待機功耗是多少？是否支持節能模式？

模塊待機功耗小于 12W，并支持睡眠模式，在待機狀態下可進一步降低能耗，滿足綠色節能運行要求。

SEG1K0100 的工作溫度范圍是多少？

模塊工作溫度范圍為 -40℃~+75℃，其中 +55℃ 以上需降額使用。寬溫度范圍設計使其能夠適應從極寒到高溫的各類應用場景。

模塊支持哪些通信接口與協議？

SEG1K0100 標配 CAN 總線通信接口，支持與充電樁控制器、能量管理系統（EMS）等進行數據交互，實現智能調度與遠程監控。

模塊的 MTBF 是多少？可靠性如何？

SEG1K0100 的平均無故障時間（MTBF）大于 500,000 小時。采用隔離風道灌膠設計，故障率僅為常規充電模塊的 1/10，具備極高的長期運行可靠性。

模塊滿足哪些國家標準與行業規范？

SEG1K0100 滿足 GB/T18487、NB/T33001、NB/T33008 等國家標準與行業規范，并通過開普、國網電科院的認證運行，符合充電設施入網要求。
