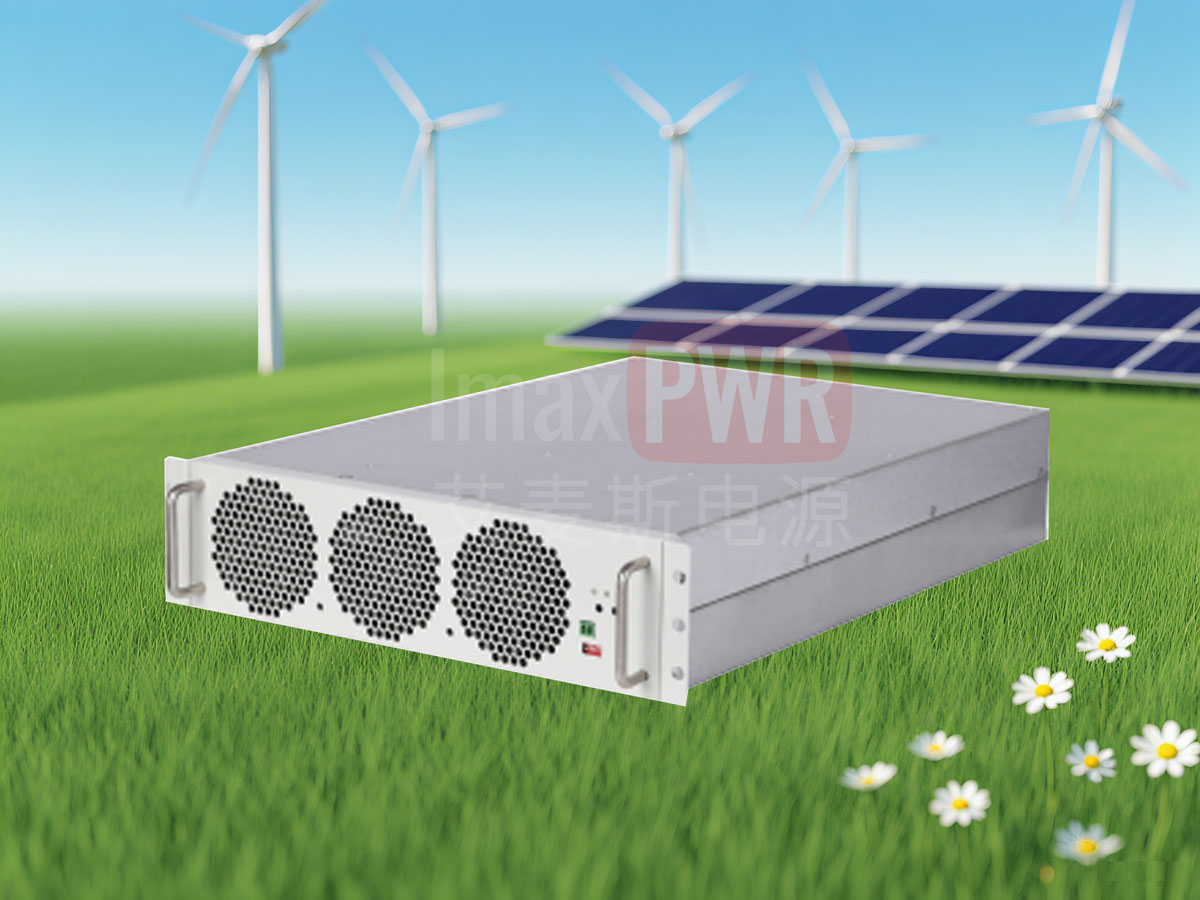

新款艾麥斯電源 15kW BAC300100-II 雙向V2G電源模塊PCS儲能變流器（ BAC1K070此型號已下線）

聯系電話「同微信」： 180-1875-2807

產品基于第一代機型全面迭代升級，整機體積僅為初代58%，功率密度大幅提升，全高頻隔離雙向交直流變換設備，適配儲能、電池測試、車網互動多場景

第二代雙向儲能變流器模塊 BAC系列

BAC1K070(此型號已下線) / BAC300100-II

典型應用場景

車網互動V2G

電池化成與分容

電池梯次利用儲能

直流電源老化測試設備

核心功能與產品優勢

一、更安全可靠

采用全高頻隔離設計，完全隔離電池、電網與負載，從硬件層面保障電氣安全；
雙DSP+CPLD全數字化控制架構，配備多重多級軟硬件協同過流、過壓、過溫保護機制，運行穩定可靠；
具備成熟穩定的并聯擴容能力，單系統最多支持12臺模塊并聯，靈活拓展整機功率；
電網電壓、頻率自適應范圍寬，擁有極強的電網適配能力，適配國內外各類供電工況。

二、更高轉換效率

對比傳統工頻雙向電源方案，取消笨重工頻隔離變壓器，整機綜合效率95%以上；
AC/DC側采用三電平功率拓?fù)浣Y(jié)構，峰值轉換效率最高可達98%；
DC/DC側搭載軟開關諧振變換技術，大幅降低開關損耗，峰值轉換效率最高可達98%。

三、更智能友好

可配套STS靜態切換模塊，實現并網、離網工況無縫切換；支持V2G車網互動并網放電功能；
電壓覆蓋100V~750V乘用車動力電池全電壓區間，電池適配范圍廣；
寬幅電網電壓輸入?yún)^(qū)間，同時支持50Hz/60Hz雙頻率自動適配，海內外場景通用。

四、更低整機成本

相比傳統工頻雙向電源，省去工頻隔離變壓器，整機物料、結構成本大幅降低；
單套電路集成充電、逆變雙向功能，充放電一體化設計，減少設備配套數量。

五、更靈活模塊化配置

第二代整機體積僅為第一代機型58%，結構緊湊、功率密度顯著提升；型號升級：BAC1K070(此型號已下線)，BAC300100-II；
模塊支持熱插拔設計，系統擴容、現場維護便捷，系統配置靈活多變。

產品規格參數

規格參數分類		BAC1K070(此型號已下線)	BAC300100-II
交流側充電參數	額定電網電壓	400Vac（380/400/415Vac可軟件設置）
	電網電壓范圍	304Vac ~ 485Vac
	電網頻率	50/60±5%，雙模式自適應
	電氣制式	三相四線 3W+PE
	滿載輸入電流	≤38A	≤29A
	功率因數	≥0.99（滿載工況）
	電流諧波	<3%（滿載工況）
電池側充電參數	輸出電壓區間	200~1000VDC，額定280VDC	40~300VDC，額定150VDC
	額定輸出電流	70A	100A
	額定充電功率	20kW	15kW
	功率降額區間	280Vdc~1000Vdc恒功率；200Vdc~280Vdc恒流70A	150Vdc~300Vdc恒功率；40Vdc~150Vdc恒流100A
	充電轉換效率	SiC器件最高95%；Si器件94%	SiC器件最高95%；Si器件94%
	穩壓精度	±0.5%
	穩流精度	±1%
	輸出紋波系數	<1%Vo
放電部分參數
電池側放電參數	電池電壓范圍	200 ~ 1000VDC，額定280VDC	40 ~ 300VDC，額定150VDC
電池側放電參數	最大放電電流	70A Max	100A Max
交流側放電參數	放電工況	V2G并網放電
	電網電壓范圍	304Vac ~ 485Vac
	電網頻率	50/60±5%雙模式自適應
	額定輸出功率	20kW	15kW
	放電轉換效率	SiC器件最高95%；Si器件94%	SiC器件最高95%；Si器件94%
保護功能
硬件保護	過壓保護	具備	具備
	過流保護	具備	具備
	短路保護	具備	具備
	過溫保護	具備	具備
環境性能參數
環境指標	工作溫度區間	-30 ~ 65℃，55℃以上輸出功率自動降額
	存儲溫度區間	-40 ~ 75℃
	運行噪音	<60dB
	冷卻方式	智能調速?gòu)?qiáng)制風冷
機械尺寸參數
機械參數	整機尺寸（寬深高）	32045986mm
	單模塊重量	13.5kg	12kg
	防護等級	IP20（單機柜內部使用）
認證執行標準
安規/性能/EMC	執行標準	同時滿足儲能變流器、車載充電機雙體系標準： GB/T34120-2017電化學儲能系統儲能變流器技術規范； GB/T34133-2017儲能變流器檢測技術規程； NB/T33001-2018電動汽車非車載傳導式充電機技術條件； NB/T33008-2018電動汽車充電設備檢驗試驗規范

電氣拓?fù)渑c工作模式

整機雙向能量變換拓?fù)滏溌?/div>

三相400V交流電網

↓ 交流輸入

AC/DC三電平整流單元

↓ 直流母線

高頻隔離雙向DC/DC變換

↓ 雙向能量通道

儲能電池 / 動力電池組

充電模式：交流電經AC/DC整流、隔離DC/DC降壓，向電池恒壓/恒流充電；

放電V2G模式：電池能量經隔離DC/DC升壓、AC/DC逆變，雙向回饋至交流電網，實現車網互動、儲能調峰。

整機保護與安全體系

硬件級保護：硬件獨立過壓、過流、短路、過溫切斷回路，故障微秒級關斷功率回路；
軟件多級巡檢：雙DSP實時采集電壓、電流、溫度數據，軟件預判異常提前降功率；
電氣隔離安全：高頻變壓器完全隔離高低壓側，杜絕電池側高壓竄入電網側引發安全事故；
電網異常保護：電網過壓、欠壓、缺相、頻率偏移自動停機保護，避免設備損壞；
散熱安全保護：風機故障、風道堵塞自動降額，超溫直接停機鎖存故障代碼。

常見問題

第二代BAC系列相比第一代BIM系列核心升級點是什么？

整機體積縮小至原有機型58%，功率密度大幅提升；型號標準化迭代BAC1K070(此型號已下線)、BAC300100-II；優化高頻隔離拓?fù)洌麢C(jī)效率提升，結構輕量化，支持熱插拔維護。

模塊最多支持多少臺并聯擴容？并聯平衡性如何？

單系統最多支持12臺同型號模塊并聯，數字均流控制，并聯電流不平衡度控制在5%以內，適配大功率儲能、電池分容產線集群方案。

設備是否支持離網工況運行？能否實現V2G放電？

配套STS靜態切換開關可實現并網/離網無縫切換；原生支持V2G車網互動并網放電功能，適配新能源汽車儲能雙向調度場景。

設備滿足哪些國內行業標準，是否可用于儲能電站、充電機產線？

同時滿足儲能變流器、非車載充電機兩套國標體系，可直接用于大型電化學儲能電站、動力電池化成分容設備、梯次儲能、V2G充電樁項目。

其他相關產品

大功率儲能PCS模塊化功率單元（50kW/100kW/250kW SiC雙向DC-DC）
車載充電機OBC功率模塊、直流快充堆功率單元
STS靜態切換開關（并離網切換配套設備）
儲能電池管理系統BMS、儲能整機控制柜系統
電池檢測、老化測試專用高精度直流電源模塊

商務與技術服務

聯系電話（微信同號）：180-1875-2807 丁先生

全周期服務：整機標準質保、7*12小時遠程技術支持、現場上門調試、OEM/ODM定制化功率方案開發
