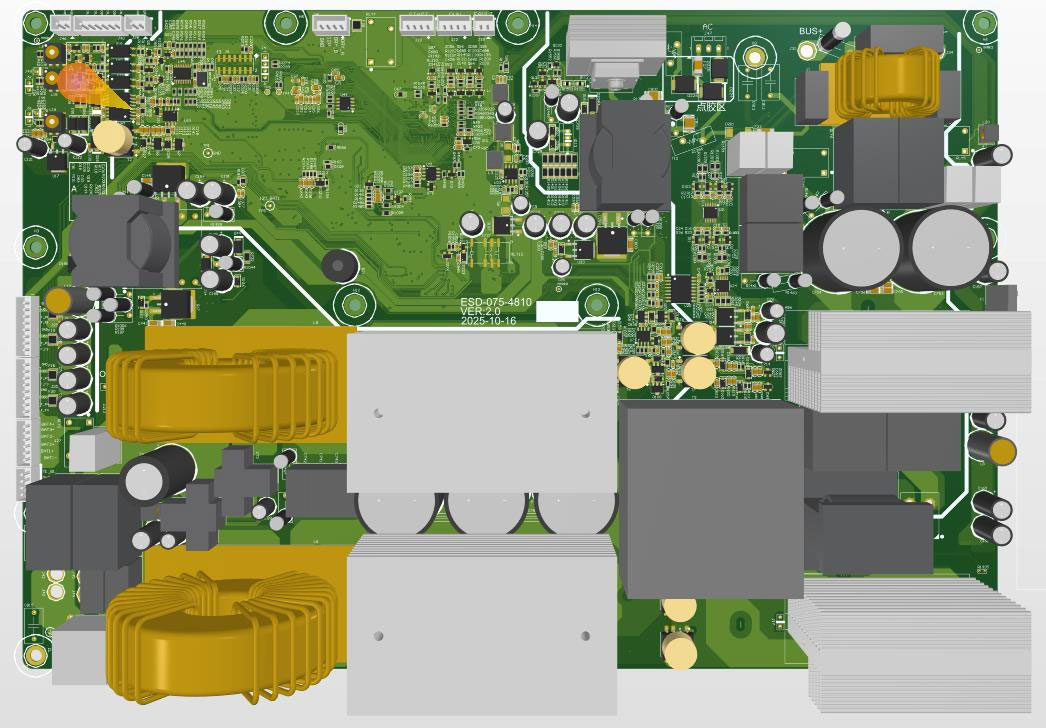

7.5kW 雙向DCDC功率轉換單元 IMDC150120

聯系電話「同微信」： 180-1875-2807

IMDC150120 雙向DCDC功率轉換單元 - 艾麥斯電源

IMDC150120 雙向DCDC功率轉換單元

支持鋰電池 / 超級電容 · 能量轉換效率 > 90% · DSP+CPLD 高精度控制

型號：IMDC150120 額定功率：7.5 kW 母線電壓：500~800VDC 電池電壓：25~150VDC

產品特點

靈活應用

支持鋰電池，超級電容等儲能裝置
適配市面多家電梯，靈活安裝
支持儲能裝置一托多部電梯，靈活配置

高效穩定

能量轉換效率 > 90%
充放電功率轉換響應速度 < 100ms
DSP+CPLD高精度控制，高效的控制算法

智能友好

支持外部交流220Vac供電啟機
一路12Vdc/1A輔路電源輸出
具備充電、放電、自動充放電轉換功能

安全可靠

具備多重多級軟硬件保護
電池與母線高頻隔離，提高系統干擾能力
電池與母線高頻隔離，保障系統運行安全

技術參數

參數分類	項目	規格/值
母線側	母線電壓范圍	500 ~ 800VDC（典型值 550VDC）
	充電電壓范圍	500 ~ 800VDC
	放電電壓范圍	500 ~ 700VDC
	直流母線電流	≤16A
電池側	電池電壓	25 ~ 150VDC（典型值 48VDC）
	電池電流	0-120A
	穩壓精度	≤±1%
	穩流精度	≤±1%
	電流紋波 / 電壓紋波	≤±3% / ≤±1%
基本參數	額定功率	7.5 kW
	轉換效率	90%max
	輔路輸出供電	12VDC/1A
	尺寸（寬×高×深）	250×75×370 mm
	重量	<3 kg
	防護等級	IP20
	允許環境溫度	-20℃ ~ 60℃（50℃以上線性降功率）
	冷卻方式	風冷（需要外部風扇散熱）
通訊接口	RS485
其它性能	過壓保護	具備
	過流保護	具備
	短路保護	具備
	防反接保護	具備
	過溫保護	具備
	220VAC交流供電	具備

備注：允許環境溫度 50℃ 以上線性降功率，需保證外部風冷條件。

核心功能與優勢

雙向功率轉換
支持充電與放電雙向能量流動，適用于儲能系統、電梯節能等場景。

寬電壓范圍
母線側 500~800VDC，電池側 25~150VDC，適配多種儲能裝置。

快速響應
充放電功率轉換響應速度 < 100ms，滿足動態調節需求。

高精度控制
DSP+CPLD 架構，穩壓/穩流精度 ≤±1%，電流紋波 ≤±3%。

智能啟機與輔路供電
支持 220Vac 外部供電啟機，提供 12V/1A 輔助電源。

高頻隔離
電池與母線高頻隔離，提升系統抗干擾能力與安全性。

典型應用場景

電梯能量回收配合電梯再生能量回饋，實現節能降耗

儲能系統 鋰電池、超級電容充放電管理，削峰填谷

直流微網 光伏、儲能、負載之間的雙向能量調度

充電設施 V2G、電動車充電樁直流變換

工業備電為關鍵負載提供不間斷直流供電

智能配電多路直流母線電壓匹配與轉換

保護與安全

過壓保護（母線側及電池側）

過流保護（雙向限流）

短路保護（快速關斷）

防反接保護（電池極性反接不損壞）

過溫保護（降功率或停機）

高頻隔離（電氣隔離，保障人身安全）

軟硬件多重保護（DSP+CPLD 冗余）

具備 220VAC 交流供電輔助啟動

可靠性：模塊采用工業級器件，工作溫度 -20℃~60℃（50℃以上線性降功率），防護等級 IP20，適應多種工業環境。

常見問題

Q1：IMDC150120 支持哪些儲能裝置？支持鋰電池、超級電容等，電池電壓范圍 25~150VDC，典型值 48VDC。

Q2：模塊的充放電轉換速度有多快？功率轉換響應速度小于 100ms，滿足動態調節需求。

Q3：模塊是否需要外部散熱？需要外部風扇強制風冷，冷卻方式為風冷（需外部風扇散熱）。

Q4：模塊的通訊接口是什么？采用 RS485 通訊接口，支持標準 Modbus 協議。

Q5：模塊是否支持熱拔插？模塊設計支持在線維護，但需確保外部電路安全，具體請參考安裝手冊。
