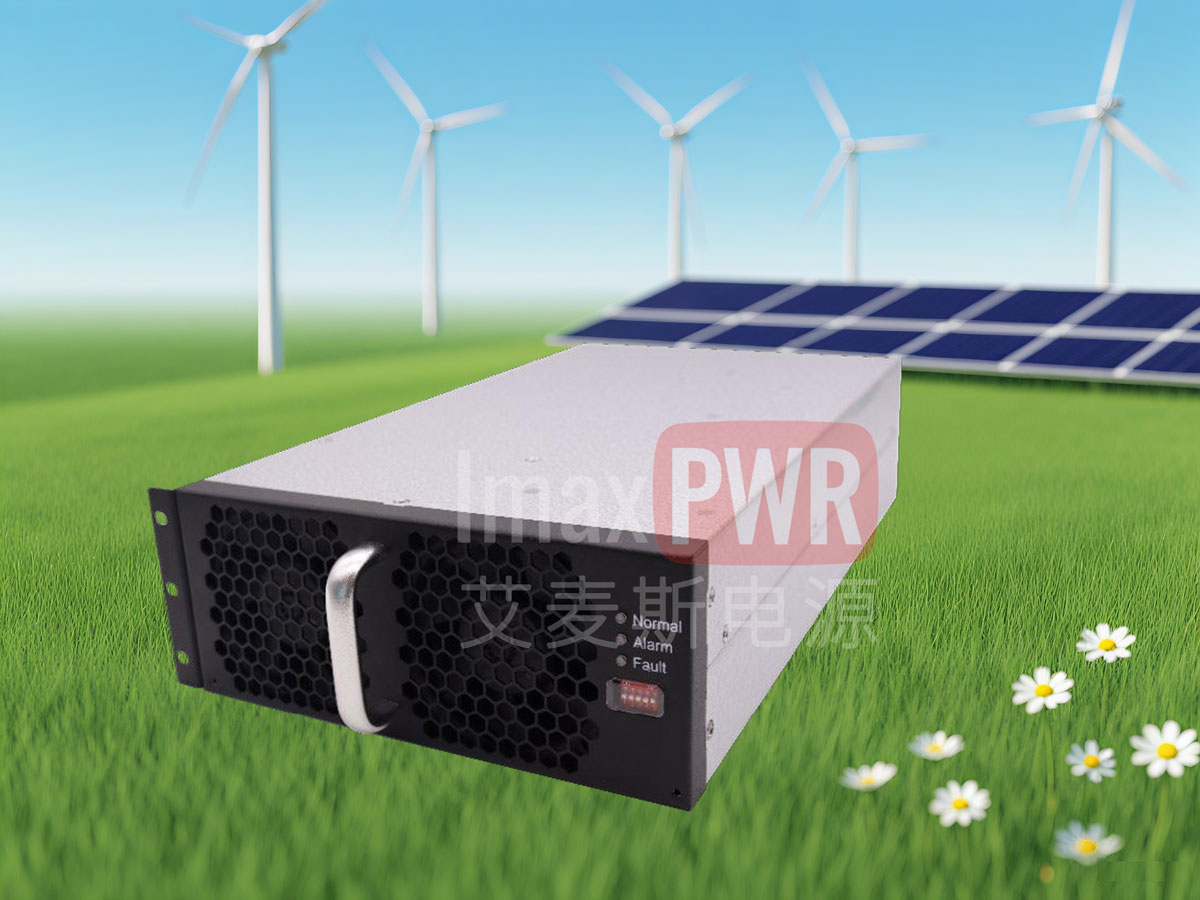

IMDC300120II 雙向高頻隔離DC/DC模塊

15kW 雙向變換 · 電池側 30~300Vdc · 母線側 350~850Vdc · 峰值效率 96.5%

型號：IMDC300120II 額定功率：15kW 母線電壓：350~850Vdc 電池電壓：30~300Vdc

產品概述

IMDC300120II電源模塊是一款專用在電梯儲能回饋裝置內雙向高頻隔離DC-DC變換功能的變流模塊，電池側工作電壓范圍30～300Vdc，支持不同規格鋰電池和超級電容的接入。

支持兩路常開常閉干接點，一路12Vdc非隔離電源，并且模塊內部輔助電源供電需由外部市電提供。電源模塊具有電池反接保護、過流保護、過壓保護、過溫保護、短路保護等功能，支持最高32臺并機擴容。

關鍵特征

三種工作模式支持充電、放電、自動切換三種工作模式

零功耗待機電池在線，零功耗待機

外部市電啟機外接市電220V，供模塊內部輔助電源啟機

非隔離供電支持一路非隔離供電12Vdc，電流500mA

干接點支持支持一路常開，一路常閉干接點

智能功率匹配支持智能電池功率匹配

雙通信接口支持CAN總線/RS485通信功能

LED告警顯示支持LED顯示告警

全數字化控制多重多級的軟硬件保護

標準認證符合GB/T 32271-2015、GB/T 34120-2023、GB/T 34133-2023、UL1973、UL9540標準

電氣特性

項目	指標
直流母線側特性
電壓范圍	350 ~ 850Vdc
額定電壓	750Vdc
最大電流	23Amax（600Vdc以下，線性限流）
電池側特性
電壓范圍	30~300Vdc
額定電壓	150Vdc
最大電流	120Amax
額定功率	15kW
穩流精度	≤±1%
電流紋波	≤±3%
穩壓精度	≤±0.5%
電壓紋波	≤±1%
軟啟動時間	3s ≤ t ≤ 8s
效率
峰值效率	96.5%（充電模式） 96.5%（放電模式）
保護特性
電池過壓告警	≥過壓保護設定值-2Vdc
電池過壓告警恢復	<過壓保護設定值-4Vdc
電池過壓保護	≥過壓保護設定值
電池過壓恢復	<過壓保護設定值-5Vdc
電池欠壓告警	≤欠壓告警設定值
電池欠壓告警恢復	≥欠壓告警設定值+5Vdc
電池欠壓保護	≤欠壓保護設定值
電池欠壓恢復	≥欠壓保護設定值+5Vdc
母線過壓保護	≥880Vdc
母線過壓保護恢復	≤840Vdc
母線欠壓保護	≤280Vdc
母線欠壓保護恢復	故障停機10S后，告警自動清除
反接保護	具有電池反接保護功能
短路保護	具備直流母線與電池輸入短路保護功能，短路后電源模塊鎖死。重新開機，需下電重啟或消除故障
過溫保護	具有過溫保護功能，溫度恢復到正常范圍內模塊可自動恢復正常工作
機械與環境
尺寸（寬×高×深）	220mm × 84mm × 400mm
重量	<8.5kg
冷卻方式	智能調速，強制風冷

備注：短路保護后模塊鎖死，需下電重啟或消除故障后重新開機恢復。

環境條件

項目	指標
工作溫度（T_A）	-40°C ~ 60°C，50°C以上輸出功率降額
存儲溫度	-40°C ~ 75°C
污染等級	污染等級II
海拔高度	≤2000m，2000m以上輸出功率降額

電氣拓?fù)渑c工作模式

拓?fù)浣Y(jié)構：雙向高頻隔離DC/DC，支持充電/放電/自動切換模式，DSP+CPLD全數字化控制

核心功能與優勢

雙向能量流動
支持充電、放電、自動切換三種工作模式，適配電梯儲能回饋、光儲充等多能互補場景。

高效率轉換
峰值效率達96.5%，降低能量損耗，提升系統整體能效。

寬電壓范圍
電池側30~300Vdc，母線側350~850Vdc，兼容多種鋰電池和超級電容。

高頻隔離
電池與母線高頻隔離，提升系統抗干擾能力與運行安全性。

智能并聯擴容
支持最高32臺并機擴容，靈活匹配不同功率需求。

全數字化控制
DSP+CPLD高精度控制，多重多級軟硬件保護，確保系統穩定可靠。

標準認證齊全
符合GB/T 32271-2015、GB/T 34120-2023、GB/T 34133-2023、UL1973、UL9540等標準。

靈活通信與控制
支持CAN總線/RS485通信，配備LED告警顯示及干接點輸出。

典型應用場景

電梯能量回饋專用在電梯儲能回饋裝置內，實現再生能量回收利用

儲能系統 鋰電池、超級電容充放電管理，削峰填谷

直流微網 光伏、儲能、負載之間的雙向能量調度

光儲充放儲充、光儲充、光儲充放、儲充檢等多能互補場景

車網互動V2G 電動汽車與電網雙向能量互動

電池梯次利用退役電池梯次利用儲能系統

保護與安全

電池反接保護

電池過壓保護（可設定）

電池欠壓保護（可設定）

母線過壓保護（≥880Vdc）

母線欠壓保護（≤280Vdc）

短路保護（鎖死，需下電重啟）

過溫保護（自動恢復）

多重多級軟硬件保護

高頻隔離（電氣隔離，保障安全）

電池過壓/欠壓告警功能

可靠性設計：模塊采用工業級器件，工作溫度-40°C~60°C（50°C以上降額），防護等級適應多種工業環境，全數字化控制確保長期穩定運行。

常見問題

Q1：IMDC300120II 支持哪些儲能裝置？支持鋰電池、超級電容等儲能裝置，電池側電壓范圍30~300Vdc，適配不同規格電池。

Q2：模塊的峰值效率是多少？充電模式和放電模式峰值效率均為96.5%。

Q3：模塊支持多少臺并機？支持最高32臺并機擴容，靈活匹配不同功率需求。

Q4：模塊的通訊接口有哪些？支持CAN總線與RS485雙通信接口，方便與第三方設備通訊。

Q5：模塊的輔助電源如何供電？模塊內部輔助電源需由外部220V市電提供啟機，同時提供一路12Vdc/500mA非隔離電源輸出。

Q6：短路保護后如何恢復？短路后電源模塊鎖死，需下電重啟或消除故障后重新開機恢復。
