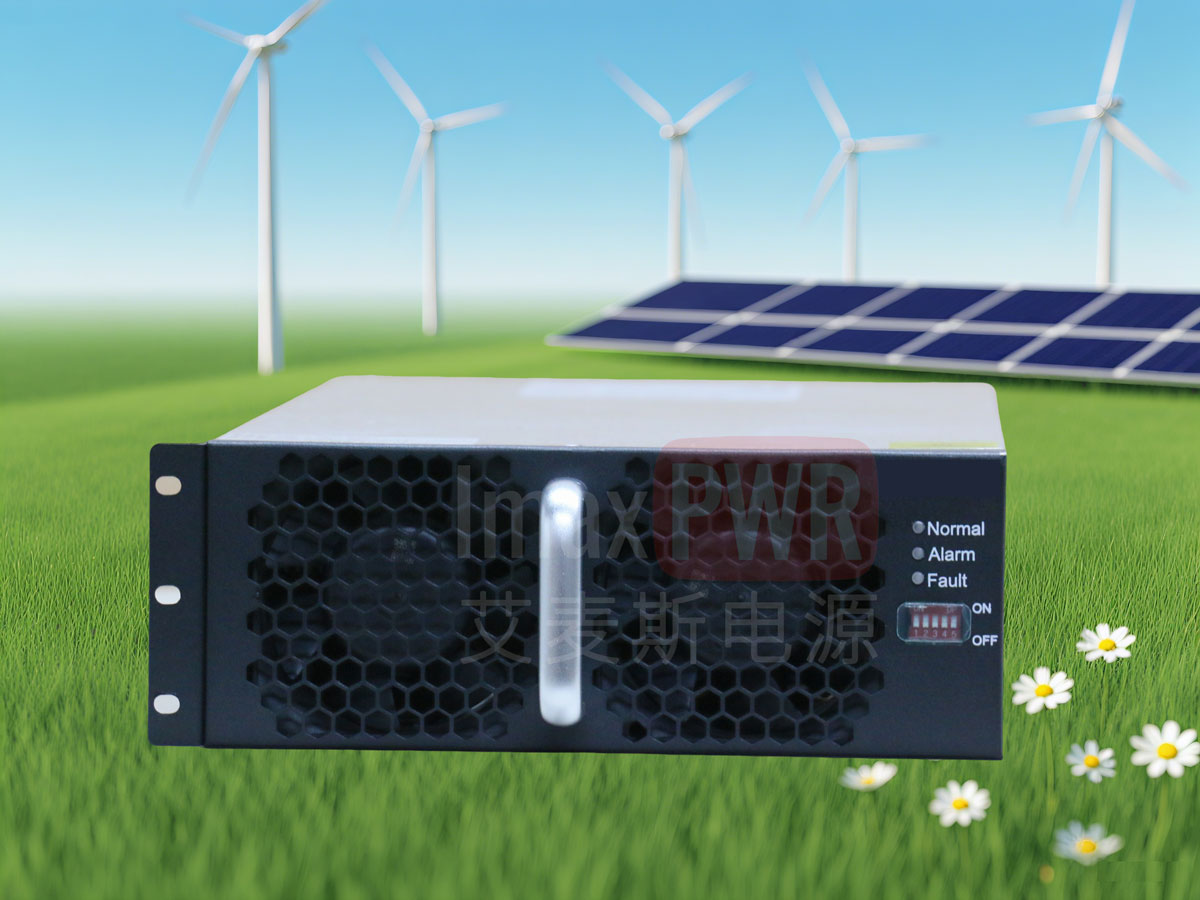

15KW 雙向高頻隔離DC-DC變流器 IMDC300120 艾麥斯電源

聯系電話「同微信」： 180-1875-2807

IMDC300120模塊是一款具有雙向高頻隔離DC-DC變換功能的變流模塊，電池側電壓范圍為40～300Vdc，直流母線側電壓范圍為350～850Vdc。具有電池反接保護等多重安全保護，支持最高32臺并機擴容。

產品實拍圖多維度視角

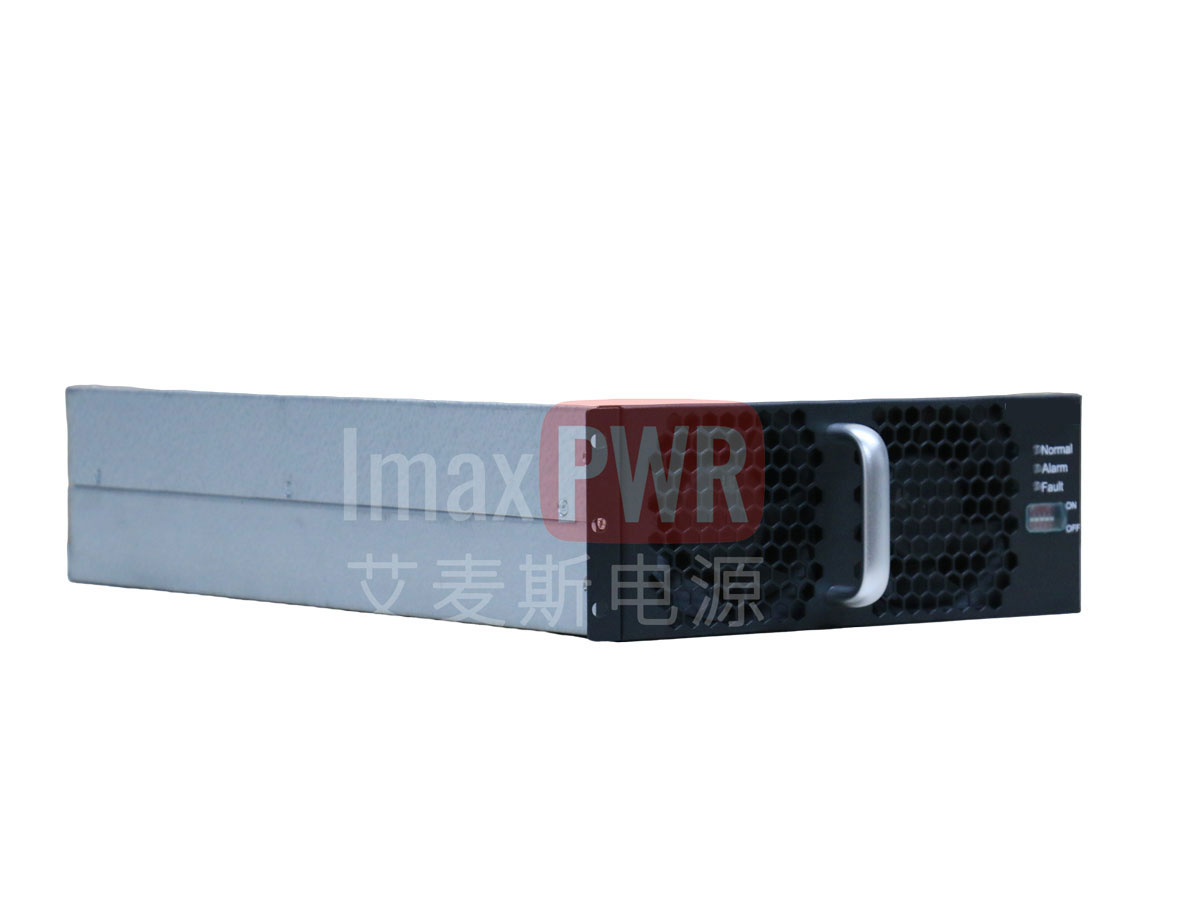

左前視圖

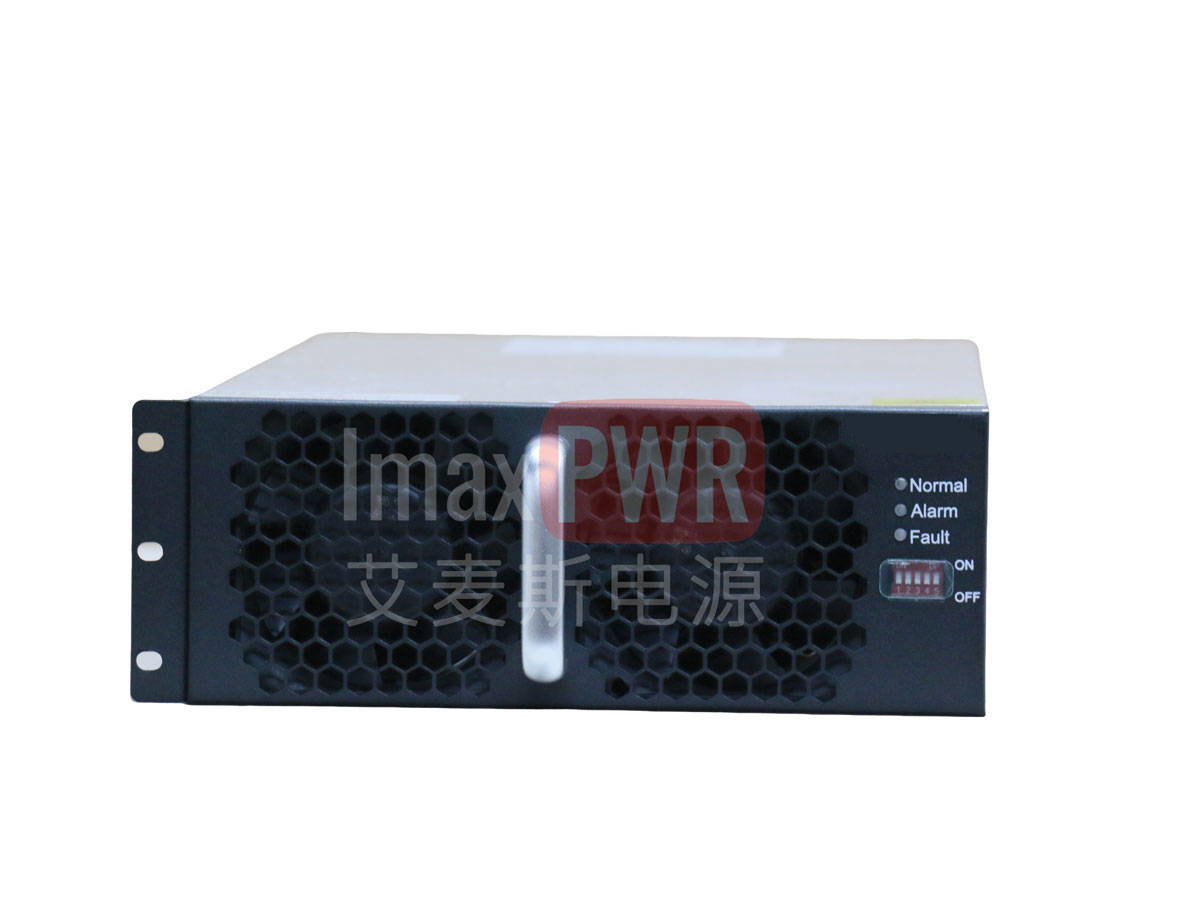

正視圖

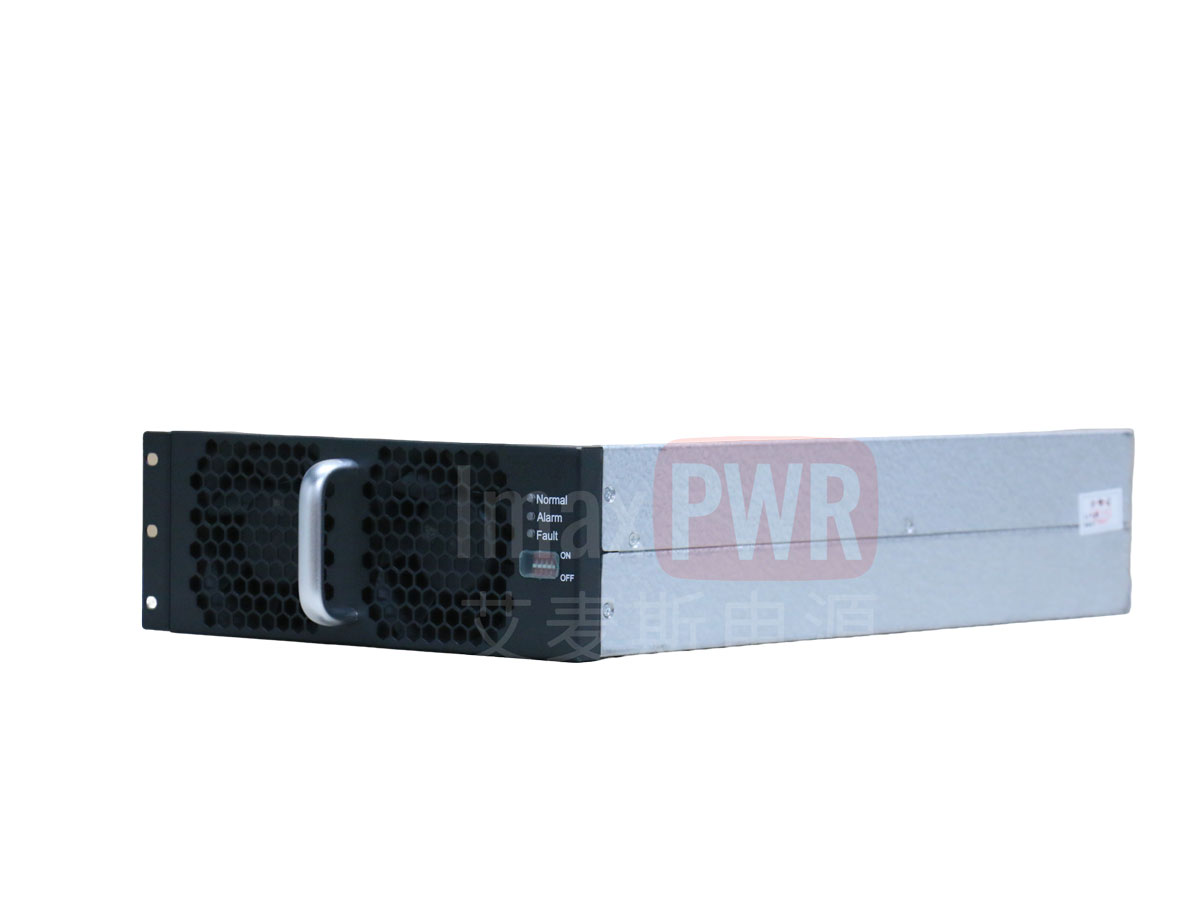

右前視圖

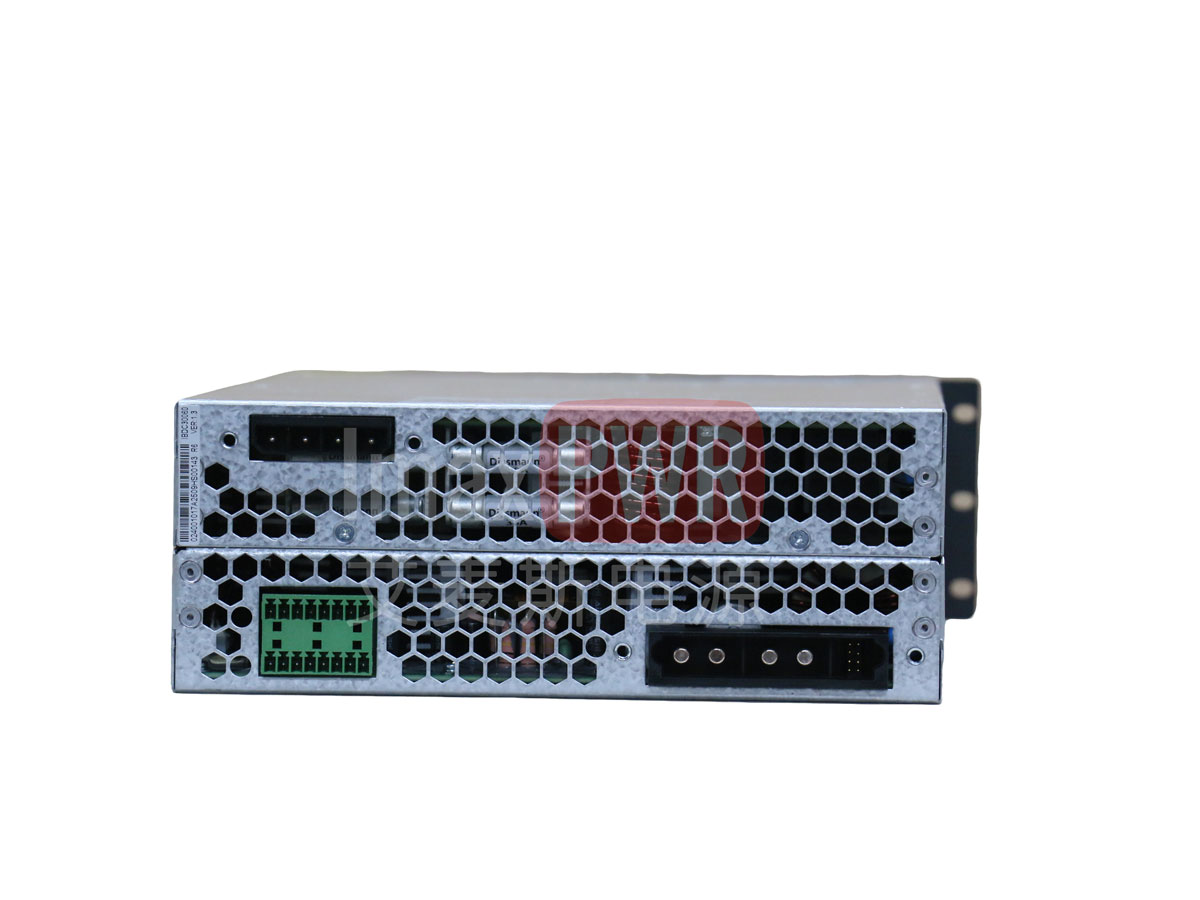

尾部視圖

核心功能與優勢

支持充電、放電、自動切換三種工作模式
直流母線側支持帶中性線N連接方式
支持CAN總線/RS485通信功能
支持19英寸機柜式安裝
支持LED顯示告警
全數字化控制，多重多級的軟硬件保護
符合GB/T 34120-2017、GB/T 34133-2017、UL1973、UL9540標準

產品規格參數 權威參數

項目類別	項目	參數詳情
環境條件	工作溫度(TA)	-40℃ ~ +60℃，50℃以上輸出功率降額
	儲存溫度	-40℃ ~ +75℃
	污染等級	污染等級II
	海拔高度	≤2000m，2000ml以上輸出功率降額
	冷卻方式	自然冷卻/風冷（可選）
直流母線側特性	電壓范圍	350 ~ 850Vdc
	額定電壓	750Vdc
	最大電流	23Amax (600Vdc以下，線性限流)
電池側特性	電壓范圍	40~300Vdc
	額定電壓	150Vdc
	最大電流	120Amax
	額定功率	15kW
	穩壓精度	≤±2%
	電壓紋波	≤2%
通用電氣特性	穩流精度	≤±5%
	電流紋波	≤5%
	軟啟動時間	3s ≤ t ≤ 8s
	空載損耗	<50W (Vbat=300Vdc，放電模式)
	待機損耗	<15W (Vbat=300Vdc，放電模式)
保護特性	電池過壓告警	>過壓保護設定值 - 2Vdc
	電池過壓告警恢復	<過壓保護設定值 - 4Vdc
	電池過壓保護	≥過壓保護設定值
	電池過壓恢復	<過壓保護設定值 - 5Vdc
	電池欠壓告警	≤欠壓告警設定值
	電池欠壓告警恢復	>欠壓告警設定值 + 5Vdc
	電池欠壓保護	≤欠壓保護設定值
	電池欠壓恢復	>欠壓保護設定值 + 5Vdc
	母線過壓保護	≥880Vdc
	母線過壓保護恢復	≤840Vdc
	母線欠壓保護	≤280Vdc
其他特性	母線欠壓保護恢復	故障停機10S后，告警自動清除
	反接保護	具有電池反接保護功能
	短路保護	具備直流母線與電池輸入短路保護功能，短路后電源模塊鎖死。重新開機，需下電重啟或清除故障
	過溫保護	具有過溫保護功能，溫度恢復到正常范圍內模塊可自動恢復正常工作
	安規認證	GB/T 34120--2017 GB/T 34133—2017
	EMC	GB/T 17626.2-2006 GB/T 17626.3-2006 GB/T 17626.4-2008 GB/T 17626.5-2008 GB/T 17626.6-2008 GB 17799.4
	防雷	電池輸入&母線端口：共模±5kA
	可靠性 (MTBF)	>100萬小時 (25℃)
其他特性	噪聲指標	<70dB
	防護等級	IP20
	并機能力	支持最高32臺并機擴容

典型應用場景

儲能系統

戶用/工商業儲能變流器配套，實現電池與直流母線雙向能量流動

光伏儲能一體機

光伏系統與電池之間的DC-DC轉換，提升系統效率與兼容性

車載電源系統

新能源車輛輔助電源、車載儲能模塊的電壓變換與管理

工業直流供電

工業設備、數據中心等場景的直流母線供電與電池備份系統

電氣拓?fù)渑c工作模式

三種工作模式說明：

充電模式：直流母線側為電池側充電，將母線電能存儲到電池中
放電模式：電池側向直流母線側放電，為后端負載提供穩定直流電源
自動切換模式：根據母線與電池電壓狀態自動判斷充放電方向，實現無人值守智能能量管理

保護與安全機制

電池過壓/欠壓告警與保護，多級閾值設置
直流母線過壓/欠壓保護，防止母線電壓異常損壞設備
電池反接保護，避免極性接反造成的不可逆損壞
輸入/輸出短路保護，故障后模塊鎖死，需重啟恢復
過溫保護，溫度恢復正常后自動恢復工作
防雷保護：電池與母線端口共模±5kA防雷設計
全數字化控制，軟硬件雙重保護，故障快速響應

常見問題 FAQ

Q: IMDC300120模塊支持多少臺并機擴容？

A: 本模塊支持最高32臺并機擴容，可根據系統功率需求靈活擴展，滿足不同容量的儲能系統應用。

Q: 模塊支持哪些通信接口？

A: 模塊支持CAN總線和RS485兩種通信方式，可與BMS、上位機或其他系統進行數據交互與遠程控制。

Q: 模塊的工作溫度范圍是多少？高溫下會降額嗎？

A: 工作溫度范圍為-40℃ ~ +60℃，當環境溫度超過50℃時，模塊會自動進行輸出功率降額保護，確保設備安全穩定運行。

Q: 模塊的防護等級和安裝方式是什么？

A: 防護等級為IP20，支持標準19英寸機柜式安裝，適用于室內機柜場景，便于系統集成與維護。

Q: 模塊的MTBF（平均無故障時間）是多少？

A: 在25℃環境下，模塊的MTBF大于100萬小時，具備高可靠性和長使用壽命，降低系統維護成本。
