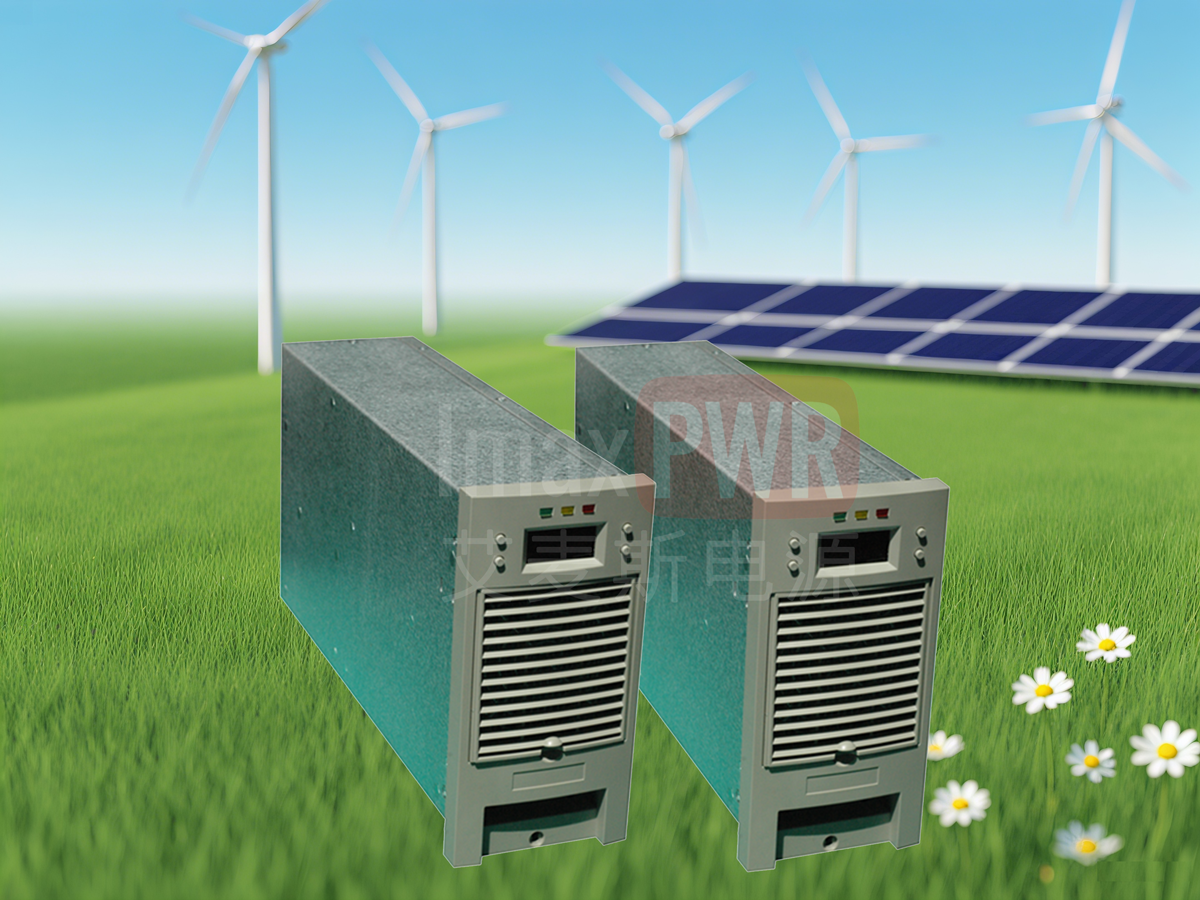

ICR-BC-10A (220V) 系列高頻開關整流模塊

先進的 LLC 諧振軟開關技術 · APFC 技術 · 高效率高功率密度

型號：ICR-BC-10A (220V) ｜ ICR-BC-5A ｜ ICR-BC-20A ｜ ICR-BC-10A (115V)

產品概述

ICR-BC-10A (220V) 系列高頻開關整流模塊采用先進的 LLC 諧振軟開關技術，效率高；采用 APFC 技術，功率因數高；散熱風扇采用溫度聯合電流控制模式，噪音低，風扇壽命長。

本系列模塊包括 4 個型號：ICR-BC-10A (220V)、ICR-BC-5A、ICR-BC-20A 和 ICR-BC-10A (115V)。

主要特點

寬輸入電壓165~286VAC /（45~65Hz）

高功率因數采用 APFC 技術，功率因數高

LLC 諧振軟開關效率高，功率密度高

完善的 EMC 設計滿足相關標準要求

短路回縮保護長期短路不損壞，可恢復

LED 顯示查詢電壓、電流、地址及故障信息

多重保護告警輸入過/欠壓、輸出過壓、過溫、過流

智能風冷調速溫度聯合電流控制，噪音小，可靠性高

防反接保護支持帶電熱拔插

技術指標

項目	ICR-BC-10A (220V)	ICR-BC-5A	ICR-BC-20A	ICR-BC-10A (115V)
輸入交流電壓	220VAC (-25%~+30%) 支持直流輸入，目前不支持直流110V
輸入直流電壓	170~264VDC
輸出額定值	10A/234V	5A/234V	20A/115V	10A/115V
電壓調節范圍	198~286V	198~286V	98~143V
輸出限流范圍	10%~110% 額定電流（110% 最大限流點）
穩壓精度	≤0.5%
穩流精度	≤0.5%
紋波系數	≤0.5%
功率因數	≥0.99
THD	≤5%（額定輸入、額定輸出）
轉換效率	≥90%
輸出短路回縮	回縮電流≤40%額定電流，可恢復
輸出過壓保護	296±5VDC，不可恢復	296±5VDC，不可恢復	152±5VDC，不可恢復
輸入欠壓保護	158±10VAC（恢復電壓173±10VAC）交流電壓正常后，自動恢復工作
輸入過壓保護	292±10VAC（恢復電壓284±10VAC）
過溫保護	80℃±5（恢復溫度：60℃±5）降溫后自動恢復
冷卻方式	溫度和電流聯合控制，線性調速
外形尺寸	88mm × 177mm × 310mm（寬×高×深）
模塊凈重	≤4Kg

備注：輸出過壓保護為不可恢復，需手動恢復。輸入欠壓/過壓、過溫保護均為自動恢復。

其它參數

冷卻方式：強制風冷

噪聲：正常運行帶額定電阻性負載 ≤55dB(A)

平均故障間隔時間：MTBF ≥ 50000h

環境參數：

工作溫度：-5°C ～ +45°C

儲存溫度：-40°C ～ +70°C

相對濕度：10% ～ 90%RH

海拔高度：≤2000m

核心功能與優勢

LLC 諧振軟開關
降低開關損耗，提升轉換效率，減少電磁干擾。

APFC 有源功率因數校正
功率因數 ≥0.99，THD ≤5%，對電網諧波污染小。

寬輸入電壓范圍
165~286VAC，適應不穩定電網環境，支持直流輸入。

智能風冷調速
溫度聯合電流控制，噪音低，風扇壽命長。

高精度輸出
穩壓/穩流精度 ≤0.5%，紋波系數 ≤0.5%。

熱拔插 & 防反接
內置防反接保護，支持帶電熱拔插，維護便捷。

典型應用場景

通信基站為基站設備提供穩定可靠的直流供電

工業控制 PLC、伺服驅動、工業自動化設備供電

新能源配套光伏、儲能系統、充電樁輔助電源

智能設備安防監控、數據中心、軌道交通

直流微網 分布式能源、微電網直流母線供電

科研測試實驗室可調直流電源、產品老化測試

保護與安全

輸入欠壓保護（158±10VAC，自動恢復）

輸入過壓保護（292±10VAC，自動恢復）

輸出過壓保護（296/152±5VDC，需手動恢復）

輸出短路回縮（回縮電流≤40%額定電流，可恢復）

過溫保護（80℃±5，降溫后自動恢復）

過流保護（限流范圍 10%~110% 額定電流）

防反接保護（支持帶電熱拔插）

完善的 EMC 設計，滿足相關標準

維護提示：整流模塊內置 CPU，出現故障請立即擰松整流模塊前面板上的固定螺釘，本整流模塊支持帶電熱拔插。

常見問題

Q1：模塊支持熱拔插嗎？支持。ICR-BC 系列內置防反接保護，支持帶電熱拔插，方便在線維護與擴容。

Q2：輸出過壓保護后如何恢復？輸出過壓保護為不可恢復類型，需要手動排除故障后重新上電或手動復位模塊。

Q3：模塊的工作溫度范圍是多少？工作溫度為 -5°C ～ +45°C，儲存溫度為 -40°C ～ +70°C。

Q4：模塊的 MTBF 是多少？平均故障間隔時間 MTBF ≥ 50000h，具備高可靠性。

Q5：模塊支持哪些通訊接口？模塊支持 CAN 通訊接口，可通過通訊口上報狀態及故障信息，前面板 LED 同時提供本地指示。

相關產品

包裝、運輸及儲存

包裝

紙箱包裝，采用防震發泡塑料。內含裝箱清單、安裝使用說明書，每個模塊貼有出廠合格證。

運輸

運輸應在包裝完好情況下進行，搬運過程中不得劇烈震動和碰撞，防止受潮和雨淋。

儲存

儲存在 -40°C ~ +70°C、相對濕度 ≤90%、無腐蝕性氣體、空氣流通的室內，儲存期限 1 年。
