系統支持 并網與離網雙模式運行，可在電網供電、電池儲能、新能源消納之間智能切換。PCS采用三電平拓撲與模塊化并聯設計，實現毫秒級電網響應與并離網無縫切換
1×MSP125KHCST PCS（帶STS）+ 4×SEG1K0100 ACDC + EMS + 200kWh 電池

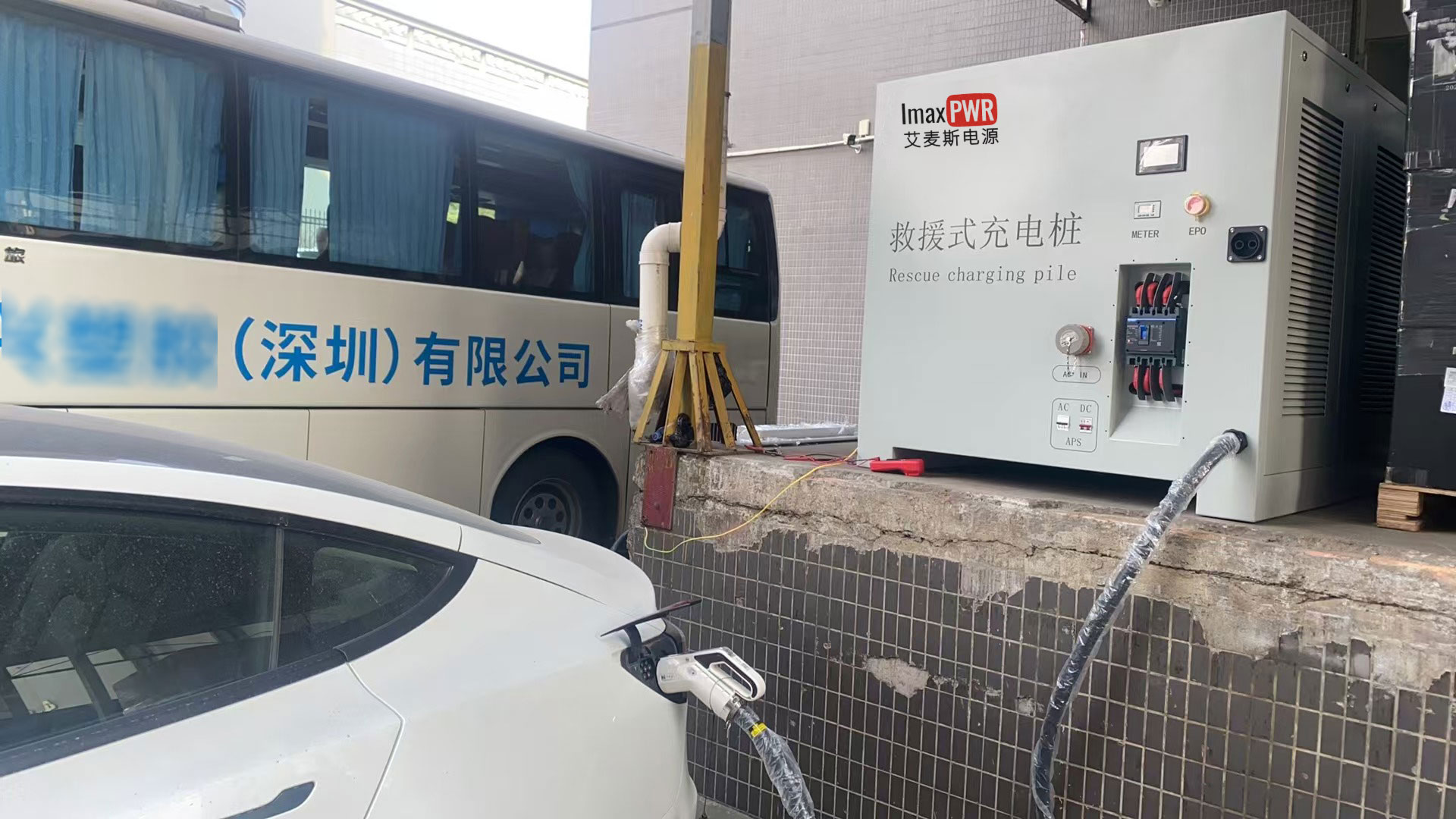

艾麥斯電源移動充電樁儲能系統 是一套高度集成的模塊化儲能解決方案，專為電動汽車移動充電、臨時保電及應急供電等場景打造。系統由 1臺MSP125KHCST儲能變流器（PCS，帶STS）、4臺SEG1K0100雙向ACDC模塊、智能EMS能量管理系統 以及 200kWh磷酸鐵鋰電池組 組成，形成完整的“充-儲-放”一體化閉環。
系統支持 并網與離網雙模式運行，內置STS靜態轉換開關，可實現并離網無縫切換（小于10ms），在電網供電、電池儲能、新能源消納之間智能切換。PCS采用三電平拓撲與模塊化并聯設計，廣泛應用于 工商業儲能電站、光儲充一體化項目、微電網及應急保電 等場景。
| 類別 | 名稱 | 參數 |
|---|---|---|
| 環境條件 | 工作溫度 | -40℃~+75℃，55℃以上需降額使用 |
| 儲存溫度 | -40℃~+70℃ | |
| 相對濕度 | ≤95%RH，無冷凝 | |
| 冷卻方式 | 強迫風冷 | |
| 海拔高度 | 2000m，2000m以上需降額使用 | |
| 環境條件 | 大氣壓力 | 79kPa~106kPa |
| 防護等級 | IP20 | |
| 交流輸入 | 輸入制式 | 三相+PE |
| 電壓范圍 | 260Vac~530Vac | |
| 不工作承受最大靜態電壓 | 600Vac | |
| 額定電壓 | 380Vac | |
| 最大電流 | 58A | |
| 電網頻率 / 額定頻率 | 45Hz~65Hz / 50Hz | |
| 直流輸出 | 電壓范圍 | 150Vdc~1000Vdc |
| 電流范圍 | 0~100A（限流點可設） | |
| 額定電流 | 30A（設定限流點需要） | |
| 穩壓精度 | <±0.5%（150~1000V，0~20MHz） | |
| 穩流精度 | ≤±1%（輸出負載20%額定電流~最大電流） | |
| 負載調整率 | ≤±0.5% | |
| 直流輸出 | 電網調整率 | ≤±0.1%（測試范圍320V~530V） |
| 直流輸出 | 啟動超調量 | ≤±3% |
| 功率因數與THD | 功率因數 | ≥0.95 @25%~50%滿載輸出功率 |
| 功率因數 | ≥0.98 @50%~100%滿載輸出功率 | |
| 功率因數 | ≥0.99 @100%滿載輸出功率、標稱輸入電壓和頻率 |
| 類別 | 名稱 | 參數 |
|---|---|---|
| 紋波指標 | THD | ≤5% @50%～100%滿載輸出功率 |
| 電壓紋波因素 | ≤1% (150~1000V, 0~20MHz) | |
| 浪涌 | 滿足 NB/T 33001-1-2018，NB/T 33008-1-2018 | |
| EMC 指標 | EFT | 輸入和輸出：4kV；信號線：1kV 符合 EN61000-4-6 |
| ESD | 8kV/15kV 符合 GB18487_2015 | |
| 傳導抗擾 | 3Vrms, 0.15~80MHz 符合 GB18487_2015 | |
| 輻射抗擾 | 10V, 80~2GHz 符合 GB18487_2015 | |
| 工頻磁場 | 30A/m 符合 GB18487_2015 | |
| 傳導發射 / 輻射發射 | Class A，滿足 NB/T 33001-1-2018，IEC 61000-6-3 / IEC 61000-6-1 | |
| 其他 | 安規要求 | 滿足 NB/T 33001-1-2018，NB/T 33008-1-2018，IEC 61851-1，UL 2202 |
| 效率 | ≥95%@1000V滿載；≥94%@400-500V&800-1000V 50%~100%負載；≥93.5%@300-400V&600-800V 50%~100%負載；額定三相輸入 | |
| 開機輸入沖擊電流 | <72A | |
| 均流 | 10%～100%負載時，模塊電流均流誤差≤±5%額定輸出電流 | |
| 溫度系數 (1/℃) | ≤±0.01% | |
| 啟動時間 | 正常開機≤3s；輸出電流啟動時間3~8s（可設） | |
| 噪聲 | 不大于65dB（A）（離開1m處） | |
| 接地電阻 / 漏電流 | 接地電阻 ≤0.1Ω（≥80A）；漏電流 ≤3.5mA | |
| 絕緣與強度 | 絕緣電阻 | 直流/交流部分對外殼及交流對直流之間 ≥10MΩ |
| 絕緣強度 | 交流輸入對殼體 3535Vdc 1min，無擊穿，漏電流<1mA | |
| 絕緣強度 | 交流輸入對直流輸出 4242Vdc 1min，無擊穿，漏電流<1mA | |
| 絕緣強度 | 直流輸出對殼體 3535Vdc 1min，無擊穿，漏電流<1mA | |
| 絕緣強度 | CAN對殼體 707Vdc 1min，無擊穿，漏電流<1mA | |
| 其他 | ROHS / 認證 | R5；開普/國網電科院 |
| 機械參數 | 尺寸 | 84mm（高）×300mm（寬）×395mm（深） |
| 重量 | ≤15.5kg |
| 類別 | 名稱 | 參數 |
|---|---|---|
| 電池參數 | 最高電池電壓 | 950V |
| 最低電池電壓 | 680V | |
| 額定電池電壓范圍 | 680V-900V | |
| 最大電池電流 | 200A | |
| 交流側（并網） | 額定功率 | 125kVA |
| 額定電流 | 181A | |
| 額定電網電壓 | 400V/230V | |
| 電網電壓范圍 | -20%~15% | |
| 電網頻率范圍 | 50Hz/47Hz~52Hz(60Hz/57Hz~62Hz) | |
| 電流諧波 | <3%（大于30%負載） | |
| 交流側（離網） | 額定輸出功率 | 125kVA |
| 最大輸出功率 | 137.5kVA | |
| 額定輸出電流 | 181A | |
| 最大輸出電流 | 200A | |
| 額定電壓 | 400V/230V | |
| 輸出電壓諧波 | <3%（阻性負載） | |
| 不平衡度 | 100% | |
| 輸出過載 | Ie*1.1 < Iload ≤ Ie*1.25 | 100s |
| Ie*1.25 < Iload | 300ms | |
| 系統參數 | 通訊口 | EMS：RS485；電池：CAN或RS485 |
| DIDO | DI：2路；DO：2路 | |
| 最大效率 | 98.5% | |
| 安裝方式 | 插框 | |
| 損耗 | 待機<15W，空載功率<200W | |
| 重量 / 尺寸 | ≤50kg / W*L*H: 440*720*220mm | |
| 環境與認證 | 防護 / 溫度范圍 | IP20 / -30~60℃(45℃降額) |
| 濕度范圍 / 冷卻 | 5-95% / 智能風扇調速風冷 | |
| 海拔 / 認證 | 4000m（2000m以上降額）/ CE, IEC62477, IEC6100, EN50549 |
艾麥斯電源全場景雙向AC/DC儲能變流器，采用模塊化設計，毫秒級響應速度，支持并離網無縫切換。
四級保護體系，確保系統在復雜電網及惡劣環境下穩定運行。
