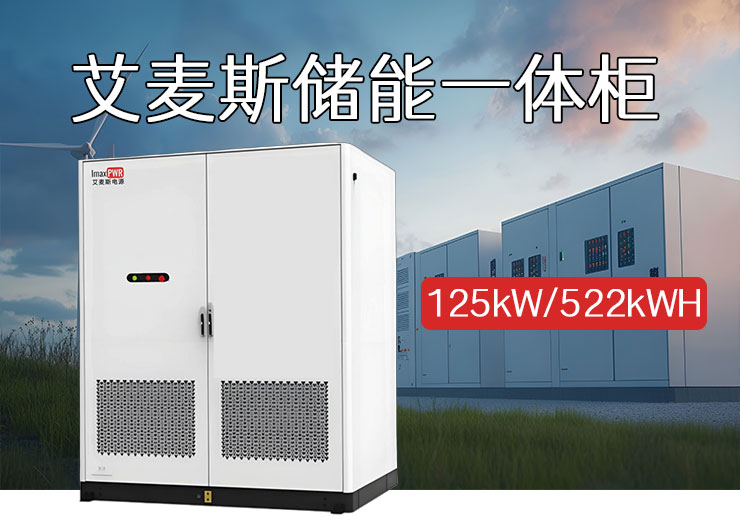

IMAX06-125kW-522kWH 戶外液冷儲能一體機柜

聯系電話「同微信」： 180-1875-2807

專為小型工商業系統設計，適用于光儲充電站、工廠、商業園區、大型超市及居民小區。支持峰谷套利、需量控制與光伏耦合，提供24h穩定不間斷電源。

艾麥斯125kW/522kWh戶外液冷儲能一體機柜 - ImaxPWR

ImaxPWR 艾麥斯電源 · 智慧儲能

IMAX06-125kW-522kWH

ALL-IN-ONE 液冷 PACK級消防 STS并離網切換

戶外液冷儲能一體機柜

整機能量

522kWh

整機功率 125 kW

防護等級

IP55

防腐 C4

循環壽命

≥6000

Cycles

轉化效率

≥88%

@0.5P

整機重量

4850 kg

1876×1494×2354 mm

整機參數表

IMAX06-125kW-522kWH 技術規格

類別	項目	技術參數
直流側	電芯材料	LFP（磷酸鐵鋰）
	電芯型號	3.2V / 314Ah
	成組方式	2P260S
	額定容量	522.496 kWh
	標稱電壓	DC 832 V
	電壓范圍	DC 650 ~ 949 V
交流側	額定功率	125 kW
	電網電壓	380 / 400 V (-15% ~ +15%)
	電網頻率	50 ± 5 Hz
	電流總諧波畸變率	＜3%（額定功率）
	直流分量	＜0.5%（交流端口額定電流）
系統參數	工作溫度	-25℃ ~ 55℃＞45℃降額
	工作相對濕度	0~95%RH，無冷凝
	工作海拔	≤2000 m
	轉化效率	≥88% @0.5P
	溫控方式	液冷
	循環壽命	≥6000 Cycles
	防護等級	IP55
	系統重量	4850 kg
	系統尺寸	1876 × 1494 × 2354 mm
	消防系統	氣溶膠 + 水消防
通訊方式	Ethernet / RS485 / 4G

產品功能

智能控制 · 多模式運行 · 全面保護

削峰填谷

EMS根據歷史或?qū)崟r(shí)負荷曲線計算PCS功率期望值，實現削峰填谷。

充放電控制

EMS根據控制策略與BMS信息決定PCS充放電狀態及電流大小。

無功調節

PCS可根據EMS指令調節無功輸出，范圍不超視在功率限制。

頻率異常響應

逆變器具備耐受系統頻率異常的能力，保障電網穩定。

直流穩壓

交流并網狀態下，PCS直流側電壓可穩定在設定值。

PCS保護

根據并網側電壓、頻率及自身運行狀態進行實時故障保護。

并離網 & 黑啟動

支持并網/離網雙模式運行，具備黑啟動功能，STS切換≤20ms。

核心優勢

單柜獨立液冷，熱管理策略先進，整柜電芯溫差≤3℃
模塊化設計，并機方案靈活多樣，支持多臺并機擴容
Pack級消防+水消防雙重防護，氣溶膠+水消防系統
單柜容量522kWh，高能量密度，節省場地資源
內置170kW STS，并離網切換時間≤20ms，保障關鍵負荷供電

典型應用場景

光儲充電站 · 光伏+儲能+充電樁一體化
工廠及工業園區 · 削峰填谷、需量管理、備用電源
商業園區 & 大型超市 · 峰谷套利、電能質量?jī)?yōu)化
居民小區 · 臺區儲能、三相不平衡治理、應急供電
微電網 · 并離網無縫切換（STS≤20ms），黑啟動，孤島運行

電氣拓?fù)渑c工作模式

交流側并機 + 電池簇獨立控制 · STS并離網切換 ≤20ms

電網

STS 170kW

并/離網切換

PCS 125kW

DC 650~949V

直流母線

PACK 1-5

1P52S

PACK 6-10

1P52S

2P260S

電池簇 2P260S 總?cè)?522.496 kWh 額定 DC 832V 液冷散熱 STS 170kW

并網模式

削峰填谷 · 需量控制

離網模式

孤島運行 · 黑啟動

混合模式

STS無縫切換 · 負荷跟蹤

產品配置

單套一體機 125kW / 522kWh 標準配置清單

序號	名稱	規格型號	數量	單位	備注
1	儲能柜	125kW/522kWh	1	套	單套一體機含1.1~1.8
1.1	柜體	1900×1420×2300mm	1	臺	含配電部分器件
1.2	儲能變流器	125kW	1	臺
1.3	STS	170kW	1	臺	最大切換時間≤20ms
1.4	能源管理系統	3000B	1	套	含 EMS 軟件
1.5	高壓箱	-	1	臺	含 BMS 系統
1.6	電池 PACK	3.2V/314Ah, 1P52S	10	個	含動力線束
1.7	消防系統	氣溶膠，Pack級消防	1	套
1.8	液冷機	8kW	1	臺
2	云管理平臺	微網能量云	1	套

保護與安全

多重防護體系 · 全域安全

Pack級消防

氣溶膠 + 水消防

全氟己酮滅火

絕緣環保，早期抑制

IP55防護

防腐C4 · 適應戶外

PCS多重保護

過壓/欠壓/過頻/過溫

BMS電池管理

電芯均衡 · 溫度監控

液冷溫控

溫差≤3℃，長壽命

引用標準

產品設計、制造與檢測依據以下國家標準與行業規范

GB/T 36276-2018|UN 38.3|IEC 62619| NB/T 42091-2016|GB 51048-2014|GBT 34120-2017| NBT 33014-2014|NBT 33015-2014|GBT 34131-2017| NB-T 31016-2011|GB 4208-2008|GB 14048.1-2006| GB 7947-2010|DL/T 614-2007|GB/T 17626| DL/T 621-1997|GB/T 13422|GB 7251.1| GB/T 14549|GB/T 15543|GB/T 15945| GB/Z 17625.3|GB/T 17626.2|GB/T 17626.3| GB/T 17626.4|GB/T 17626.5|GB/T 17626.6| GB/T 17626.11|GB 17799.4|GB/T 19582.1| Q/GDW 696-2011|Q/GDW 1564-2014|Q/GDW 1885-2013| Q/GDW 11294-2014|GB/T 12325|GB/T 12326

常見問題

關于IMAX06-125kW-522kWH的典型問答

該產品支持哪些運行模式？

支持并網運行、離網運行及并離網無縫切換模式（STS切換≤20ms），同時具備黑啟動功能，可在電網停電時快速建立微電網，為關鍵負荷供電。

整機防護等級是多少？適用于哪些環境？

整機防護等級IP55，防腐等級C4，適用于戶外環境。工作溫度范圍-25℃~55℃（＞45℃降額），海拔≤2000m。

電池循環壽命是多少？

循環壽命≥6000次（@25℃，0.5P倍率），采用LFP電芯，長壽命設計，滿足GB/T 36276標準要求。

STS的作用是什么？切換時間多快？

內置170kW STS（靜態轉換開關），用于并網與離網模式之間的快速切換，最大切換時間≤20ms，確保敏感負荷不間斷供電。

消防系統有哪些特點？

采用Pack級氣溶膠消防+水消防雙重防護，實時監測電芯溫度、電壓等關鍵參數，全氟己酮滅火技術，絕緣環保，可早期抑制火災。
