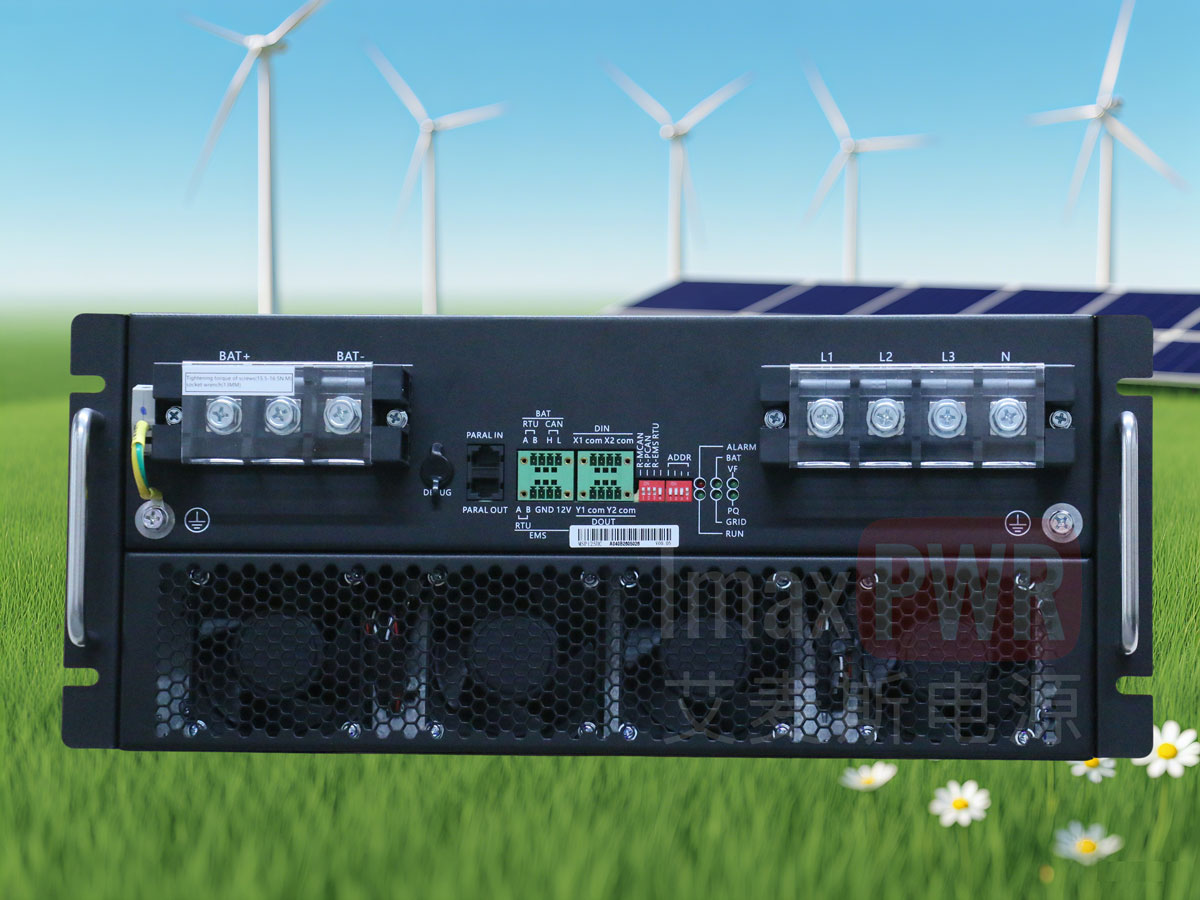

MSP125HC 125kW 構網型儲能變流器 PCS

非隔離雙向構網型電源 V2.0 ｜支持無縫切換、油機混動與多機并聯 ｜可獨立構建微電網

左前視角

右前視角

后部視角

局部細節

產品概述

MSP125HC 是一款構網型（Grid-Forming）儲能變流器，采用非隔離雙向 DC/AC 變換拓?fù)?，具備?dú)立構建微電網的能力。設備高效可靠，智能管理，支持無縫切換、油機混動與多機并聯，廣泛適用于工商業儲能、海島微電網、光儲充一體化等場景，尤其適合弱電網及無電網地區。

? 最高轉換效率 98.5%
? 待機功耗 ≤15W，空載運行損耗＜200W
? 150% 瞬時過載能力（離網最大輸出 137.5kVA）
? 并離網切換時間＜10ms
? IP20 防護等級（核心控制部分），隔離風道設計
? 交流側支持多達 15 臺設備并聯
? 油機混動模式，三相獨立并網控制
? 高/低壓穿越、孤島保護、黑啟動、構網型主動支撐

產品規格參數

規格參數	MSP125HC
額定功率	125kW / 125kVA
最高轉換效率	98.5%
待機功耗	≤15W
空載運行損耗	＜200W
過載能力	150% 瞬時過載（離網最大 137.5kVA）
并離網切換時間	＜10ms
防護等級	IP20（核心控制部分），隔離風道設計
最大并聯數量	交流側最多 15 臺
通訊接口	CAN / RS485
工作模式	并網(PQ)模式、離網(VF)模式、混合模式、油機混動模式、構網(Grid-Forming)模式
拓?fù)浣Y(jié)構	非隔離雙向 DC/AC 變換

數據來源：艾麥斯電源官方產品規格書

核心功能與優勢

構網型主動支撐

? 可獨立構建微電網，主動建立電壓和頻率
? 黑啟動能力，支持全離網場景自啟動
? 適應弱電網及無電網地區，提升供電可靠性

極致能效，綠色節能

? 待機功耗 ≤15W，空載運行損耗＜200W，大幅降低能耗
? 高達 98.5% 的轉換效率，最大限度將能源轉化為可用電力

堅固防護，無懼挑戰

? 核心控制部分 IP20 防護等級（整機），隔離風道設計
? 有效隔離灰塵與潮氣，提升長期可靠性

靈活配置，廣泛適用

? 支持油機混動模式，交流側多達 15 臺設備并聯
? 三相獨立并網控制，適應復雜電網

典型應用場景

工商業儲能

削峰填谷、需量管理，降低企業用電成本，并可作為備用電源

海島 / 偏遠地區微電網

離網運行，構網型控制保障電壓頻率穩定，支持風光儲互補

光儲充一體化場站

光伏 + 儲能 + 充電樁一體化能源管理，實現高效用能

工業備用電源

黑啟動 + 無縫切換，保障關鍵負載不間斷供電

弱電網區域電網支撐

提供電壓頻率支撐，提高電網穩定性，抑制振蕩

通信基站 / 偏遠站點

為關鍵通信設備提供不間斷電源保障，適應惡劣環境

電氣拓?fù)渑c工作模式

采用高效非隔離雙向 DC/AC 變換拓?fù)洌?strong style="color:#022A99;">支持構網（Grid-Forming）模式，可獨立構建微電網，并兼容并網、離網、油機混動等多種工作模式。

光伏 / 電池

DC 輸入

MSP125HC

構網型雙向變流器

交流母線

負載 / 電網 / 油機

支持 15 臺并聯 黑啟動構網型

并網 (PQ) 模式離網 (VF) 模式混合模式油機混動模式構網 (Grid-Forming) 模式

▲ 系統拓?fù)涫疽?｜構網型控制可獨立構建微電網，主動支撐電壓頻率

保護與安全

四級保護體系

? 過壓 / 欠壓保護
? 過流 / 短路保護
? 過溫保護

電網保護

? 高 / 低壓穿越
? 防孤島保護
? 防逆流保護

黑啟動與構網安全

? 支持黑啟動，可在完全離網條件下自啟動建立電網
? 構網模式下主動支撐電壓頻率，防止崩潰

可靠性設計

? 隔離風道設計，提升防塵防潮能力
? 冗余控制，保障長期穩定運行

常見問題

MSP125HC 的構網型模式有何優勢？

構網模式可主動建立電壓和頻率，獨立構建微電網，適用于弱電網或無電網地區，并支持黑啟動，是偏遠地區及關鍵負載供電的理想選擇。

支持的最大并聯數量是多少？

交流側支持最多 15 臺并聯（并網或離網），可擴展至 MW 級。

并離網切換時間是多少？

小于 10 毫秒，對關鍵負載無中斷影響。

能否與柴油發電機協同工作？

內置油機混動模式，支持與柴油發電機協同供電，可實現油機為主、PCS 為主或混合方式運行。
