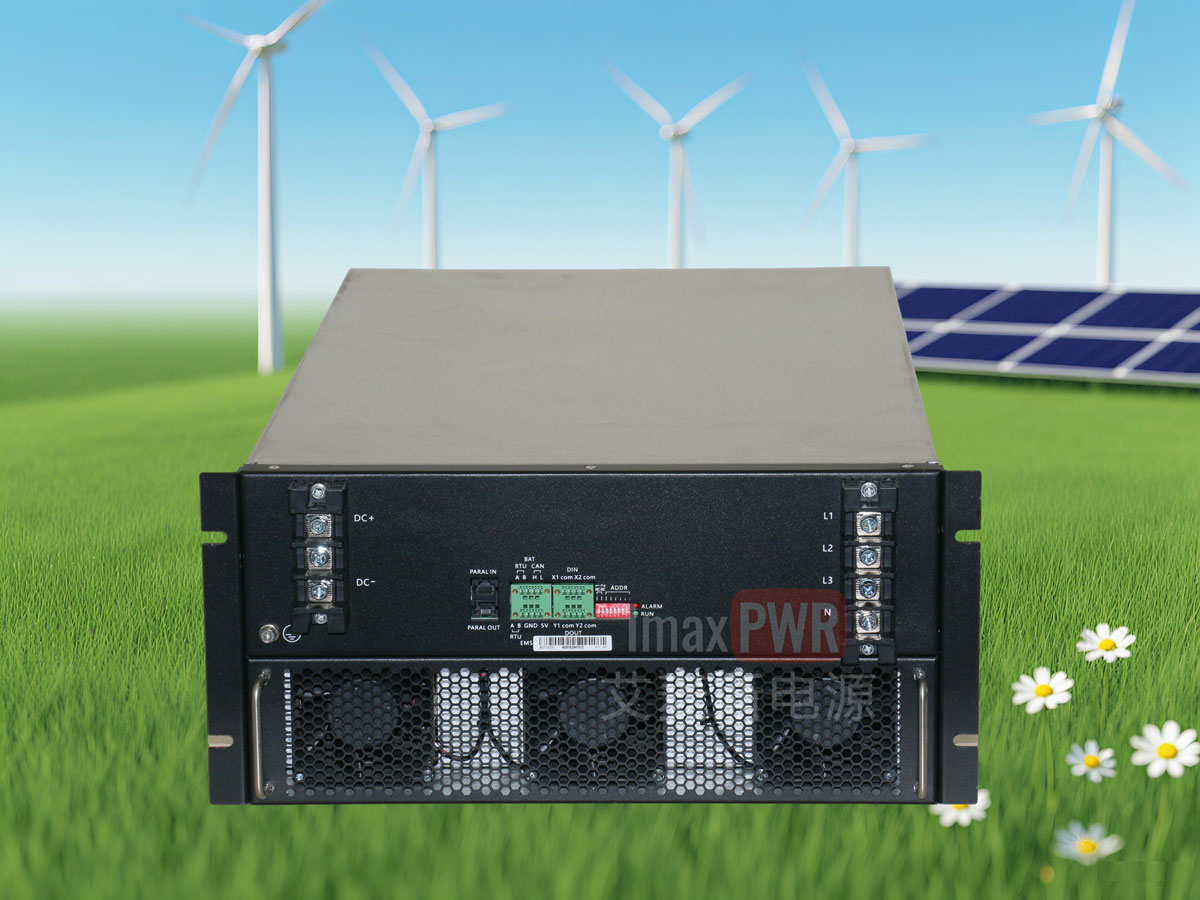

MSP100HC / MSP110HS 非隔離雙向構網型電源

聯系電話「同微信」： 180-1875-2807

該產品為中大型儲能微電網開發的一款高效、高防護儲能逆變器，支持多臺并聯運行，支持油機混動運行，支持并離網模式，支持直流功率調度、交流功率調度

IMAXPWR 艾麥斯電源

MSP100HC / MSP110HS 非隔離雙向構網型電源

100kW / 110kW ｜ 600-950Vdc ｜ 400Vac ｜工商業儲能與微電網核心設備

左前視角

右前視角

后部視角

局部細節

產品概述

該產品為中大型儲能微電網開發的一款高效、高防護儲能逆變器，支持多臺并聯運行，支持油機混動運行，支持并離網模式，支持直流功率調度、交流功率調度。

? 兼容 3P4L 和 3P3L 應用場景
? 支持主流 BMS 協議
? 支持并網、離網、并離網運行
? 支持高低電壓穿越、孤島保護、黑啟動等功能
? 單相 100% 待載能力
? 支持 20 臺并機離網運行
? 支持油機混動工作（油機為主 / PCS 為主 / 混合方式）
? 支持 VSG 模式（油機混動應用），提供慣量支撐、負荷支撐、電壓支撐運維

產品規格參數

規格參數	MSP100HC	MSP110HS
最高電壓	950V
最低電壓	600V
額定電壓范圍	并網 600V-950V / 離網 650V-950V
最大輸入電流	185A
交流側（并網）
輸出功率	110kVA@40°C / 100kVA@45°C	110kVA
最大輸出電流	152A	160A
額定電壓	400V / 230V
額定電壓范圍	-20% ~ +15%
頻率范圍	50Hz / 47Hz~52Hz ｜ 60Hz / 57Hz~62Hz
濕度范圍	0-100%
冷卻方式	智能強制風冷	液冷
海拔	2000m（3000/4000m 降額分別 90% / 80%）
認證	En50549, En62477, ENIEC61000, CQC
電網支持	LVRT, HVRT, SVG

數據來源：艾麥斯電源官方產品規格書

核心功能與優勢

高效性能

? 待機功耗 ≤15W，空載運行損耗 <130W，降低長期運行能耗
? 充放電轉換時間 ≤20ms，毫秒級響應保障供電連續性
? 最高轉換效率 98.7%，大幅降低能量損耗

全場景適配

? 兼容 3P4L 和 3P3L 應用場景，適配不同配電系統
? 支持主流 BMS 協議，無縫對接各類電池系統
? 支持并網、離網、并離網運行，滿足多元用電需求

電網支撐

? 高低電壓穿越、孤島保護、黑啟動功能
? 單相 100% 待載能力，應對不平衡負載
? VSG 模式提供慣量支撐、負荷支撐、電壓支撐

靈活擴展

? 支持 20 臺并機離網運行，輕松擴展系統容量
? 油機混動（油機為主 / PCS 為主 / 混合方式）
? 適配無電網 / 弱電網場景，保障供電可靠性

典型應用場景

工商業儲能電站

削峰填谷、需量管理，降低企業用電成本

礦區無電網供電

離網 + 油機混動模式，保障礦區設備穩定供電

離網微電網系統

風光儲一體化，為偏遠地區提供可靠電力

工業備用電源

黑啟動 + 無縫切換，保障關鍵負載不間斷供電

電氣拓?fù)渑c工作模式

設備采用先進的三相全橋拓?fù)浣Y(jié)構，支持雙向 AC/DC 能量轉換，可實現并網調峰、離網備用、并離網無縫切換等多種工作模式。

電池

600-950Vdc

直流母線

三電平逆變器

雙向 AC/DC

LC 濾波器

電網 / 負載

400V / 230Vac

EMC 防雷

并網調峰離網備用并離網切換油機混動 VSG 構網

▲ 系統拓?fù)涫疽?｜支持 20 臺并機運行｜適配 3P4L / 3P3L

保護與安全

全面電氣保護

? 過壓 / 欠壓保護
? 過流 / 短路保護
? 過溫保護

高防護等級

? MSP110HS：IP65 防護等級，適應戶外惡劣環境
? 高絕緣設計，符合 IEC 安全標準

電網安全

? 孤島保護，防止反向供電隱患
? LVRT / HVRT 低高電壓穿越

認證保障

? En50549, En62477
? ENIEC61000, CQC

常見問題

設備支持多少臺并機運行？

支持 20 臺并機離網運行，可根據項目需求靈活擴展系統容量，滿足不同規模的儲能系統需求。

設備的工作溫度范圍是多少？

工作溫度范圍為 -30℃ ~ +60℃，可適應大部分地區的戶外環境，高溫環境下設備會自動降額運行以保障安全。

設備支持哪些電網標準？

設備支持 LVRT、HVRT、SVG 功能，已通過 En50549、En62477、ENIEC61000、CQC 等認證，滿足國內外主流電網標準要求。

設備如何實現離網供電？

設備內置 VSG 虛擬同步機功能，可在離網模式下建立穩定的電壓和頻率，支持油機混動運行，為離網場景提供可靠的電源支撐。
